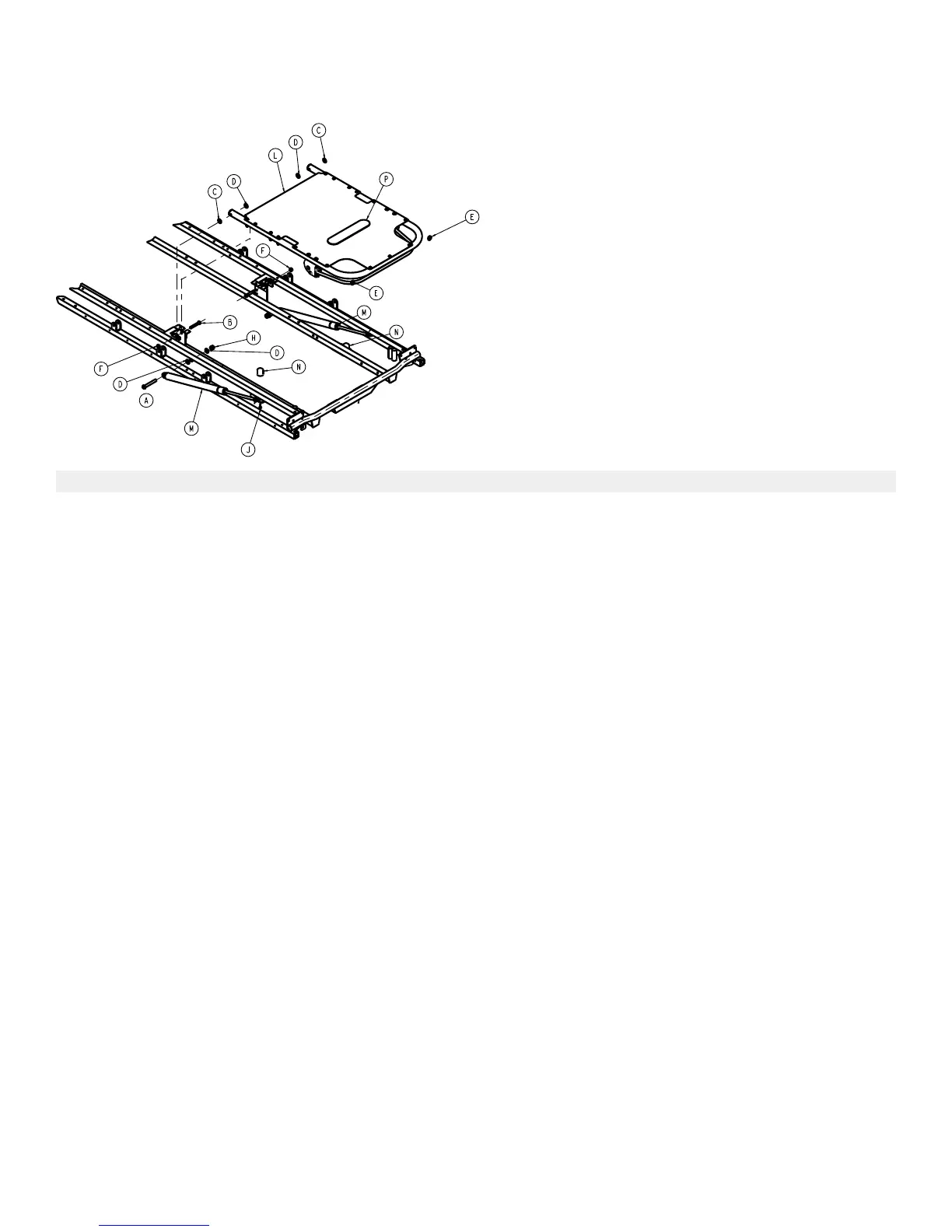

LLiitttteerr aasssseemmbbllyy,, FFoowwlleerr ttoo ffrraammee -- MMooddeell 774477
0744-231-110 Rev B (Reference only)
IItteemm NNuummbbeerr NNaammee QQuuaannttiittyy
A 0004-182-000 Socket button head cap screw 2
B 0004-183-000 Socket button head cap screw 2
C 0011-079-000 Washer 2
D 0014-021-000 Washer 6
E 0015-060-000 Metric hex nut 2
F 0016-036-000 Nylock hex nut 2
H 0016-117-000 Hex nut 2
J 0023-256-000 Pan head tapping screw 2
L 0744-231-120
Litter assembly, pneumatic Fowler -
Model 747
(page 63)
1
M 1010-031-078 Gas cylinder 2
N 1211-031-031 Pneumatic Fowler rest 2
P 7900-001-102 VVeellccrroo®® pile 9 in.
EN 62
0747-109-002 Rev A.3
