Fonctionnement
Connexion d’un ou plusieurs coussinets
Les produits Mul-T-Pad assurent l’interface pour administrer la thermothérapie. La conception exclusive du bouton
permet à l'eau de circuler et assure un fonctionnement fiable quand le coussinet est plié pour lui donner une forme
personnalisée. Il suffit d’appliquer les coussinets aux régions du corps prévues pour le traitement. L’eau qui circule
maintient la température du coussinet à la valeur de consigne.
Le coussinet est connecté à la pompe par le biais de connecteurs de type Clik-Tite ou Colder.
Les Mul-T-Pad (Figure 2-1 à la page 2-9 ) peuvent être interconnectés en utilisant les connecteurs de type Clik-Tite ou
Colder pour traiter simultanément plusieurs parties du corps (Figure 2-2 à la page 2-9).

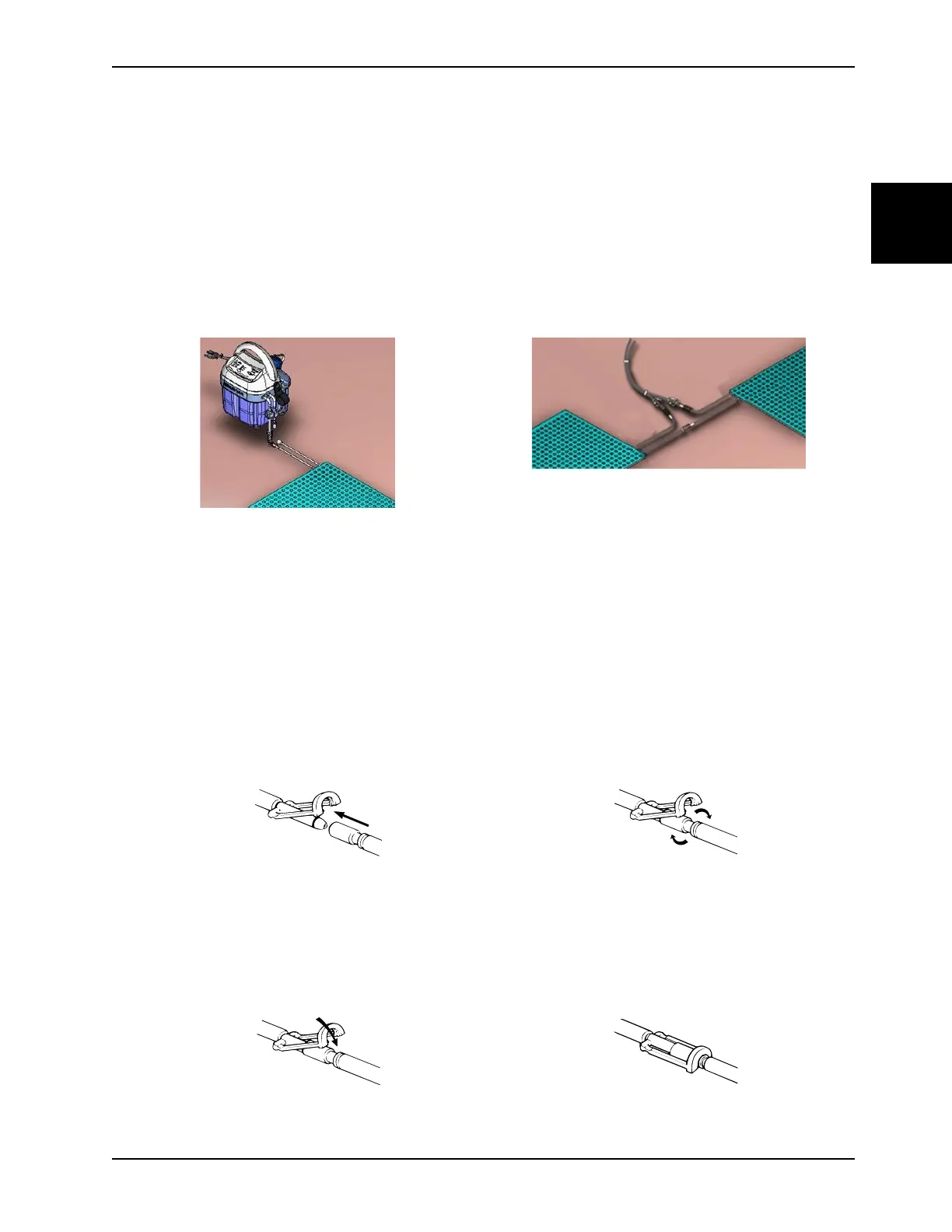

Figure 2-1 : Système de thermothérapie localisée avec
un seul coussinet
Figure 2-2 : Système de thermothérapie localisée avec
plusieurs coussinets
Connexion et déconnexion des connecteurs Clik-Tite
TP700 est muni de connecteurs de type Clik-Tite.
Pour connecter les connecteurs Clik-Tite entre le tuyau et le coussinet :
1. Introduire les raccords mâles dans les raccords femelles en tournant (Figure 2-3 à la page 2-9 et Figure 2-4 à la
page 2-9).
Figure 2-3 : Connexion des raccords
Figure 2-4 : Rotation des raccords
2. Quand les raccords sont introduits (Figure 2-5 à la page 2-9), enclencher l’anneau de blocage (Figure 2-6 à la
page 2-9).
Figure 2-5 : Introduction des raccords
Figure 2-6 : Anneau de blocage
