Fonctionnement
Connexion et déconnexion des connecteurs Clik-Tite (Suite)
3. Pour déconnecter, inverser ces étapes.
Connexion et déconnexion des connecteurs Colder
TP700C est muni de connecteurs de type Colder
Pour connecter les connecteurs Colder entre le tuyau et le coussinet :

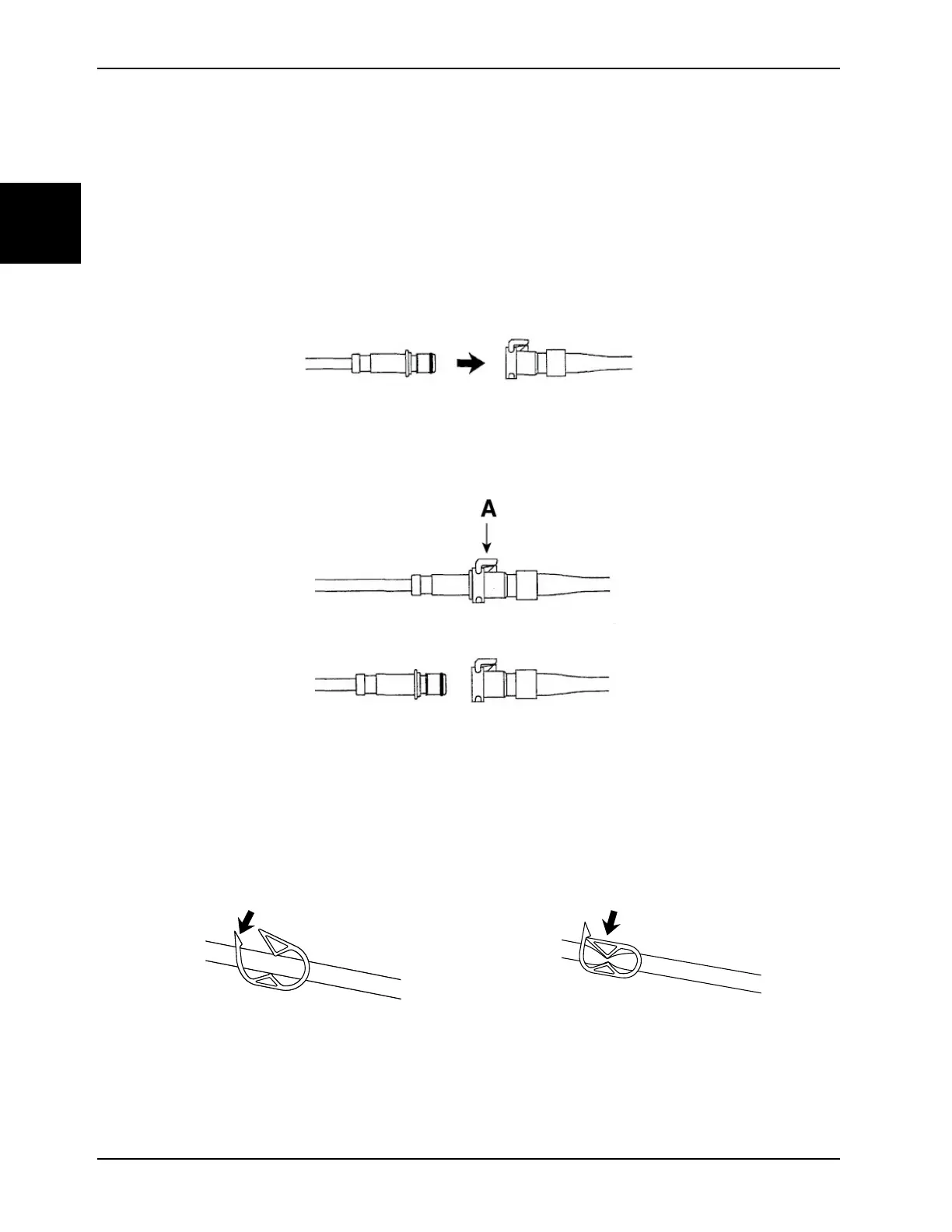

1. Insérer le raccord mâle dans le raccord femelle (Figure 2-7 à la page 2-10). Au déclic, les connecteurs sont
connectés.
Figure 2-7 : Connexion des raccords
2. Pour déconnecter, appuyer sur la patte (A) du raccord femelle. Les raccords se déconnectent partiellement.
3. Tirer sur le raccord mâle pour le déconnecter (Figure 2-8 à la page 2-10).
Figure 2-8 : Déconnexion des raccords
Ouverture et fermeture des pinces de tuyau
Pour fermer ou ouvrir les pinces de tuyau :
1. Ouvrir la pince en pressant sur sa partie dentelée (Figure 2-9 à la page 2-10).
Figure 2-9 : Ouverture de la pince
Figure 2-10 : Fermeture de la pince
2. Fermer la pince en pressant ses parties ensemble (Figure 2-10 à la page 2-10).
