Studer D19 MicVALVE - Anschlussfeld

D19 MicVALVE
D1/4 Hereinspaziert! Date printed: 9.2.2000

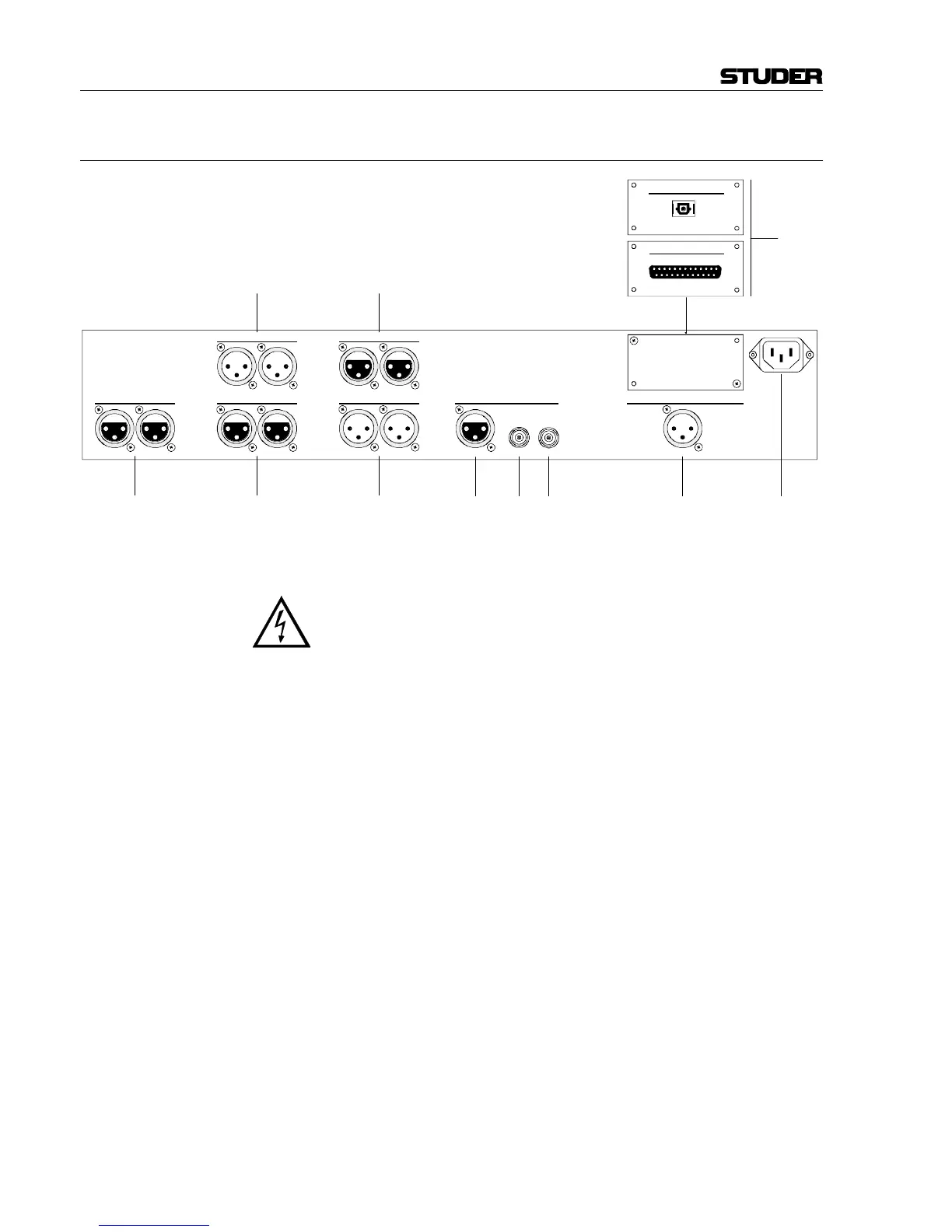

1.3.3 Anschlussfeld
[1] AC POWER Anschluss für Kaltgeräte-Kabeldose IEC 320/C13.
Netzspannungsbereich 100...240 V
AC
(ohne Spannungswähler);
Netzfrequenz 50...60 Hz.
Vor dem Anschliessen ans Netz lesen Sie bitte die Seiten «Sicherheit» ganz
am Anfang dieser Anleitung.
[2] MIC INPUTS Mikrofon-Eingänge mit weiblichen XLR-Anschlüssen. Empfindlichkeit für
Vollaussteuerung des A/D-Wandlers einstellbar von –55 dBu bis +20 dBu.
Eingangsimpedanz 1 kΩ, transformator-symmetriert.
[3] LINE INPUTS Analoge Line-Eingänge mit weiblichen XLR-Anschlüssen. Empfindlichkeit
für Vollaussteuerung des A/D-Wandlers einstellbar von –1 dBu bis
+24 dBu. Eingangs-Impedanz 11 kΩ, transformator-symmetriert.
[4] LINE OUTPUTS Analoge Line-Ausgänge mit männlichen XLR-Anschlüssen. Ausgangsimpe-
danz ≤ 20 Ω, elektronisch symmetriert.
[5] AES IN Eingang für externe Synchronisation via AES/EBU, mit weiblichem XLR-
Anschluss.
[6] WCLK IN Eingang für externe Word Clock-Synchronisation (BNC-Anschluss, 75 Ω).
[7] WCLK OUT Ausgang des Word Clock-Sync-Signales (BNC-Anschluss, 75 Ω).
[8] DIGITAL OUT AES/EBU-Ausgang mit männlichem XLR-Anschluss, transformator-
symmetriert. Ausgangsimpedanz 110 Ω.
[9] INSERT SENDS Ausgang der Einschleifpunkte mit männlichen XLR-Anschlüssen. Aus-
gangsimpedanz ca. 50 Ω, elektronisch symmetriert.
[5] [6] [7] [8] [1][3]
[9]
[11]
f
INSERT SENDS INSERT RETURNS
MIC INPUTS SYNCHRONIZATION DIGITAL OUT
LINE OUTPUTSLINE INPUTS
R
L
RL
WCLK OUTWCLK INAES IN
R
L
R
LRL AES/EBU
[2]
[4]
[10]
m
TDIF-1
DIGITAL MCH OUT
OPTICAL OUT
DIGITAL MCH OUT
ff
fffff
m m
m m
