2 BETRIEB

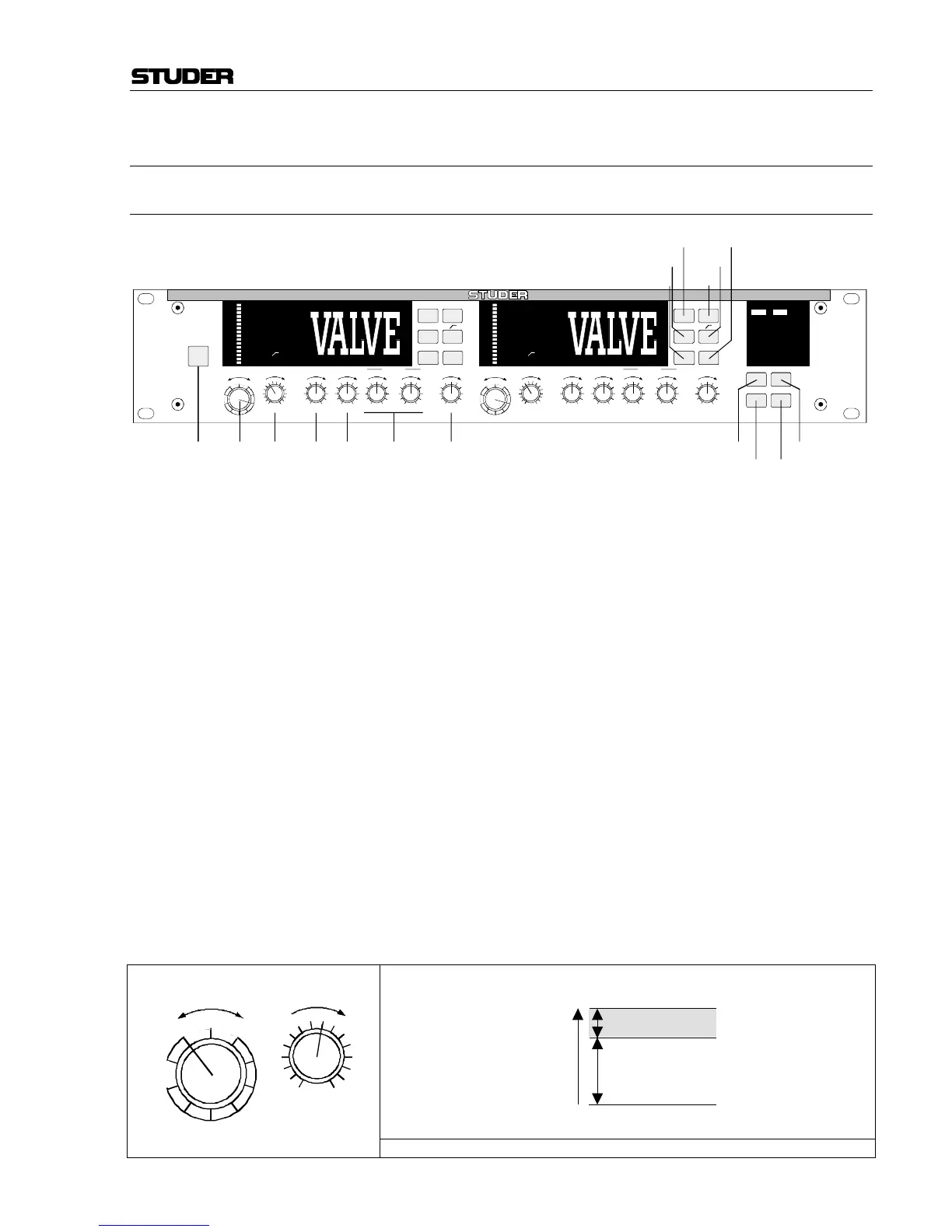

2.1 Bedienungselemente
[1] POWER Netzschalter, schaltet das Gerät ein und aus. Das Gerät ist mit den Werk-
seinstellungen betriebsbereit. Geräteeinstellungen bleiben auch nach dem
Ausschalten in einem Flash-EPROM erhalten (das Gerät benötigt keine
Stützbatterie).
[2] Input dBu FS Drehschalter zur Grob-Einstellung der Eingangs-Empfindlichkeit in
10 dB-Schritten. OFF-Stellung zwischen Mikrofon- und Line-Bereichen.
Mic: Bereich –40...+20 dBu
Line: Bereich +14 dBu, +24 dBu
[3] Fine Gain Potentiometer zur Fein-Einstellung der Eingangsempfindlichkeit. Zusätzli-
che Verstärkung im Bereich 0...+15 dB.
Headroom (Übersteuerungsreserve)
Die Einstellung für die Eingangsempfindlichkeit ist in dBu für Vollaussteue-
rung kalibriert; ein Eingangssignal mit diesem Pegel bewirkt Vollaussteue-
rung des A/D-Wandlers.
Beispiel: Nominalpegel im Studio +4 dBu, gewünscht sind 12 dB Übersteuerungs-
reserve; der Spitzenpegel beträgt also +16 dBu. Der Drehschalter „Input
dBu FS“ [2] wird auf +24 dBu eingestellt (d.h. Empfindlichkeit um 8 dB zu
niedrig), mit dem Potentiometer „Fine Gain“ [3] wird die Empfindlichkeit
um 8 dB erhöht.
(Panel-) Einstellung [dBu] = Nominalpegel [dBu] + Übersteuerungsreserve [dB].
