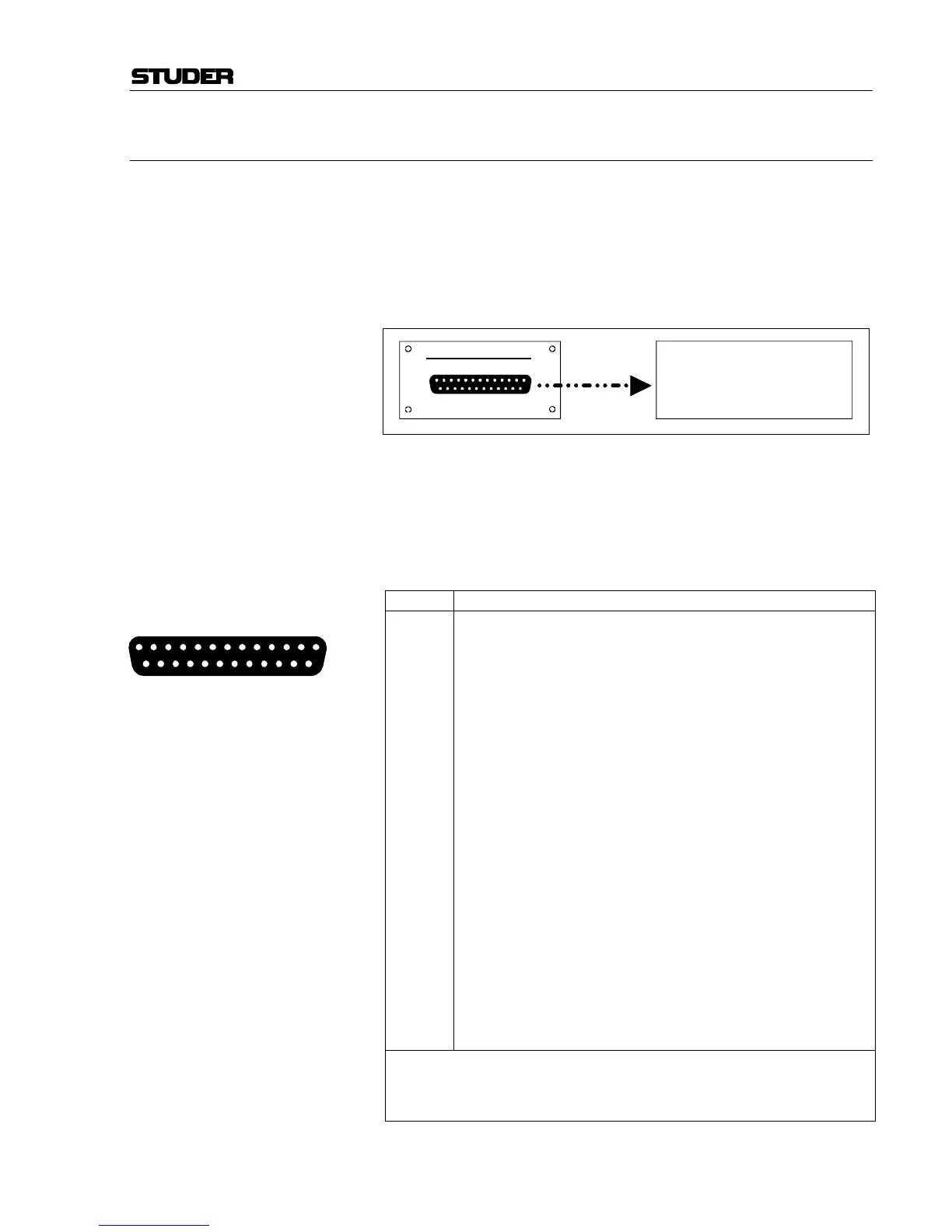

2.2.6 Anwendung der 8-Kanal-TDIF-1-Schnittstelle
Das Tascam-Format TDIF-1 für digitale Ein- und Ausgänge kann zum Sen-
den digitaler Audiodaten vom D19 MicVALVE- zu DA-88- und kompa-
tiblen Achtkanal-Geräten benützt werden.
Basis-Eigenschaften: 8-Kanal-Audiodaten mit Informationen über Abtastfrequenz und Emphasis,
mit Sync-Signal.
Übertragungspegel C-MOS, asymmetrisch.
Kabel: Bestell-Nr.: F-10.025.031.08 (1,0 m)
F-10.025.031.09 (5,0 m)
Wichtig: Die Kabellänge sollte 10 m nicht überschreiten.
Es wird empfohlen, nur die angegebenen Verbindungskabel zu benützen
(Bestell-Nummern siehe oben).
Stiftbelegung:
Pin Bezeichnung
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
DOUT 1/2
DOUT 3/4
DOUT 5/6
DOUT 7/8
LRCK OUT
FS 0 OUT
GND
(FS 1 IN) **) ****)
(LRCK IN) *)
(DIN 7/8)
(DIN 5/6)
(DIN 3/4)
(DIN 1/2)
GND
GND
GND
GND
EMPHASIS OUT
FS 1 OUT
(FS 0 IN) **) ****)
(EMPHASIS IN) ***)
GND
GND
GND
GND
*) DA-88 ignores
**) IF-88 ignores
***) DA-88 ignores, except "DIGITAL IN" and "FORMAT" modes
****) DA-88 displays only warning, except "DIGITAL IN" and "FORMAT" modes
Recorder
e.g. DA-88
or compatible
TDIF-1
DIGITAL MCH OUT
1
13
14
25
