D19 MicVALVE
D2/4 Betrieb Date printed: 9.2.2000

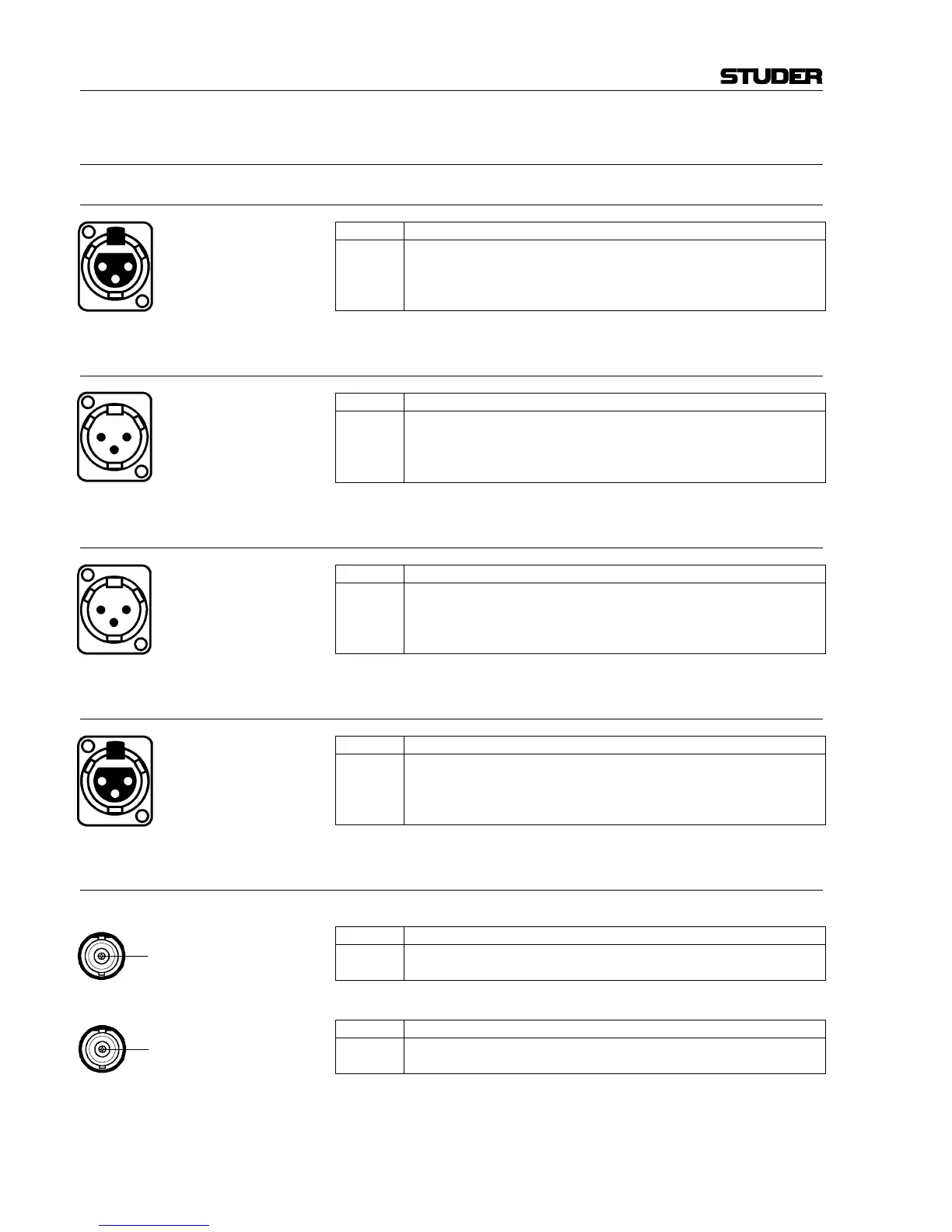

2.2 Audio- und Sync-Anschlüsse, Stiftbelegungen
2.2.1 Mikrofon- und Line-Eingänge, Insert Returns (XLR-3f)
Pin Bezeichnung
1
2
3
–
Masse
Eingang +
Eingang –
Chassis
2.2.2 Line-Ausgänge, Insert Sends (XLR-3m)
Pin Bezeichnung
1
2
3
–
Masse
Ausgang +
Ausgang –
Chassis
2.2.3 AES/EBU, Digital-Ausgang (XLR-3m)
Pin Bezeichnung
1
2
3
–
Masse
Ausgang +
Ausgang –
Chassis
2.2.4 AES IN, externe AES/EBU-Synchronisation (XLR-3f)
Pin Bezeichnung
1
2
3
–
Masse
Eingang +
Eingang –
Chassis
2.2.5 Word Clock In/Out (BNC, 75 Ω)
Input
Pin Bezeichnung
Zentrum
Aussen
Word Clock-Eingang (TTL-Pegel)
Masse
Output
Pin Bezeichnung
Zentrum
Aussen
Word Clock-Ausgang (TTL-Pegel)
Masse
1
2
3
1
2
3
1 2
3
1 2
3
Center
Center
