subzero.com | 17
Finalización
INSTALACIÓN DE LA REJILLA
Instale el conjunto de la rejilla y compruebe que se ajusta
adecuadamente. La rejilla está diseñada para descansar en
la bisagra (o bisagras) superior de la puerta para minimizar
la vista entre la parte superior de la puerta y la parte inferior
de la rejilla. Para eliminar la interferencia, puede ajustar la
altura de la rejilla. Afloje los cuatro tornillos de ajuste de la
rejilla (dos en cada lado) y ajuste la altura de la rejilla según
sea necesario. Consulte la siguiente ilustración.
Alineación
AJUSTE DE LA PUERTA
Para hacer todos los demás ajustes, afloje los dos pernos
de la bisagra superior con una llave de ⁄". Consulte la
siguiente ilustración.
Ajuste hacia dentro y hacia fuera: Para puertas con
bisagras a la izquierda, utilice una llave Allen de ⁄" para
girar el perno de ajuste en el sentido de las agujas del
reloj para ajustar el lado de la manija hacia adentro y
en el sentido contrario a las agujas del reloj para ajustar
hacia afuera. Invierta las direcciones para una puerta con
bisagras a la derecha.
Ajuste de la inclinación lado a lado: Para puertas con
bisagras a la izquierda, utilice una llave de ⁄" para girar el
perno de ajuste en el sentido de las agujas del reloj para
ajustar el lado de la manija hacia arriba y en el sentido
contrario a las agujas del reloj para ajustar hacia abajo.
Invierta las direcciones para una puerta con bisagras a la
derecha.
Ajuste hacia arriba y hacia abajo: Para puertas con
bisagras a la izquierda, utilice una llave Allen de ⁄" para
girar el perno de ajuste en el sentido de las agujas del reloj
para levantar la puerta y en el sentido contrario a las agujas
del reloj para bajar. Invierta las direcciones para una puerta
con bisagras a la derecha. Consulte la siguiente ilustración.
PERNOS DE
LA BISAGRA
SUPERIOR
AJUSTE DE LA
INCLINACIÓN
LADO A LADO
AJUSTE HACIA
ADENTRO Y
HACIA AFUERA

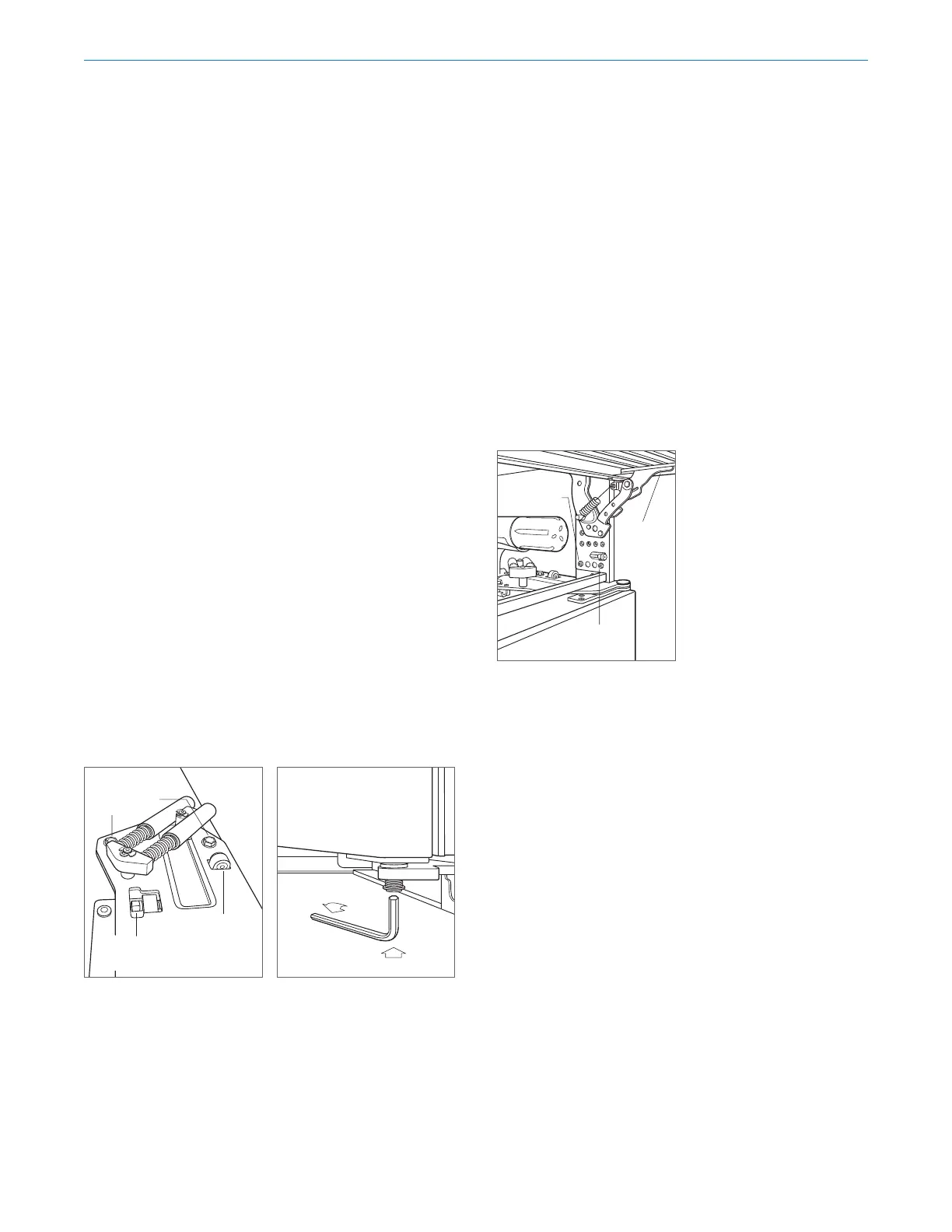

Pernos para ajustar la puerta
Ajuste de la puerta hacia arriba
y hacia abajo
Instalación
Ajuste de la altura de la rejilla
TORNILLO
TRASERO DE
LA REJILLA
TORNILLO
DELANTERO
DE LA REJILLA
TORNILLOS
PARA
AJUSTE DE
LA REJILLA
