6 | Service à la clientèle de Sub-Zero 800.222.7820
REMARQUE : Les retours finis de
3
1
/2 po (89) seront visibles et doivent être finis pour s’agencer aux armoires.
La ligne ombragée représente le profil de l’unité.
83
3
/4 PO
(2 127)
HAUTEUR DE
L’OUVERTURE
24 PO (610)
PROFONDEUR
DE L’OUVERTURE
VUE DE FACE
VUE DE PROFIL
VUE DE DESSUS
W
LARGEUR DE L’OUVERTURE
3
/
4
PO
(19)
TYPIQUE
ARMOIRE
ENCADRÉE
W
MATÉRIAU DE
REMBLAYAGE
3
1
/2 PO (89)
RETOUR
FINI
ARMOIRE
SANS CADRE
W
3
/4 PO (19)
TYPIQUE
3
1
/2 PO (89)
RETOUR
FINI
Une trousse d’installation double est requise pour
cette installation.
LARGEUR D’OUVERTURE DOUBLE W
Deux modèles de 30po 59¼po (1518)
Modèles de 30po et 36po 65¾po (1670)
Deux modèles de 36po 71¾po (1822)
Préparation du site

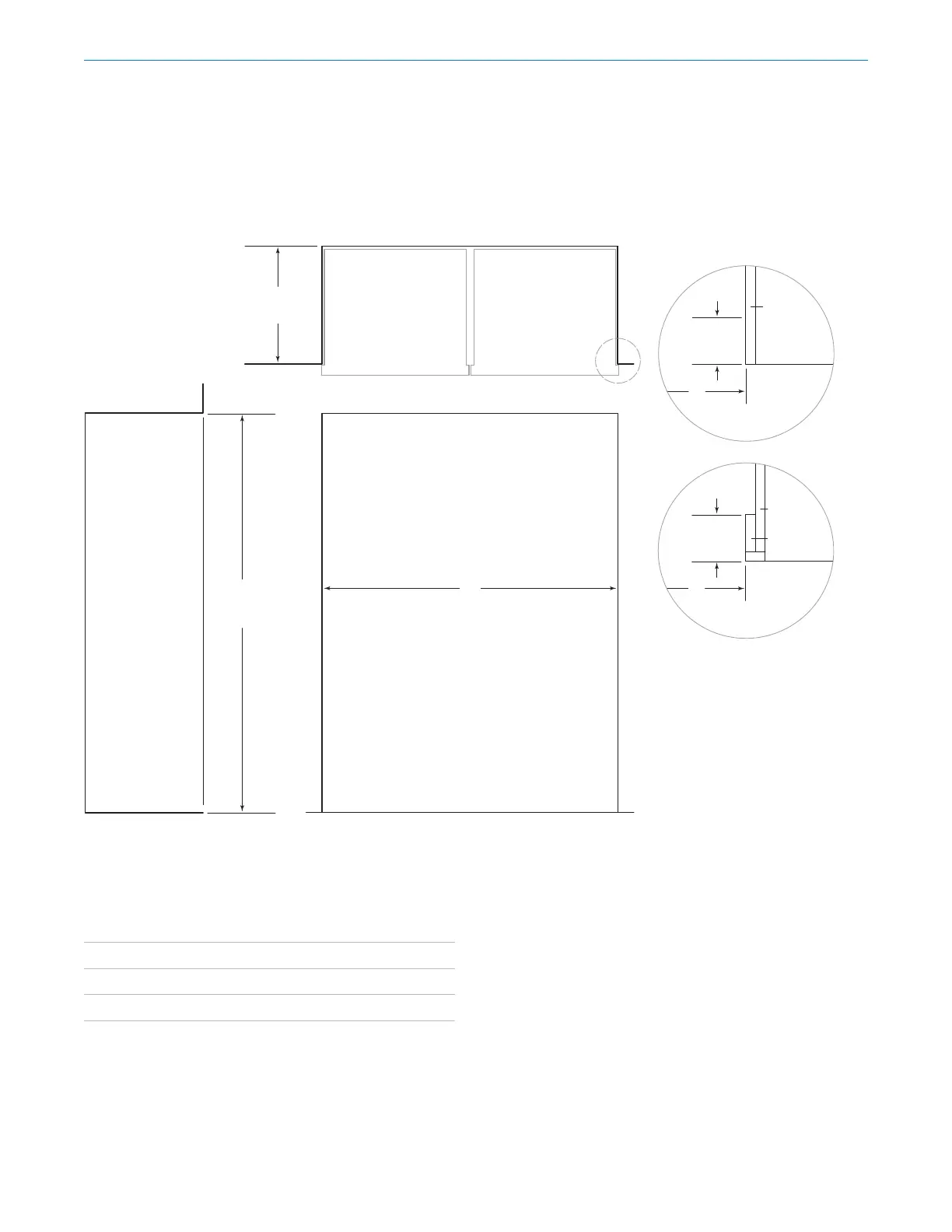

Dimensions de l’ouverture
INSTALLATION DOUBLE STANDARD
