subzero.com | 13
DISTRIBUTEUR EXTERNE
Pour les modèles à distributeur externe, la collerette du
distributeur doit être retirée avant de pouvoir installer les
panneaux personnalisés.
La collerette doit pouvoir accommoder un panneau d’une
épaisseur minimale de ¾po
(19). Les panneaux dont
l’épaisseur est supérieure à ¾po
(19) doivent être rabotés
dans la zone du distributeur jusqu’à 1⁄po
(29) (y compris
les panneaux de soutien et d’espacement).
Pour retirer la collerette:
1 Soulevez, faites pivoter et retirez la grille.
2 Soulevez et retirez le plateau.
3 Retirez les poteaux du centre des rivets à pousser, puis
retirez ces derniers du fond du panneau de commande.
4 Faites pivoter le panneau de commande vers le bas et
débranchez le faisceau de fils.
5 Retirez les vis de chacun des coins de la collerette et
tirez cette dernière vers l’avant.
PLATEAU
GRILLE
MANDRIN

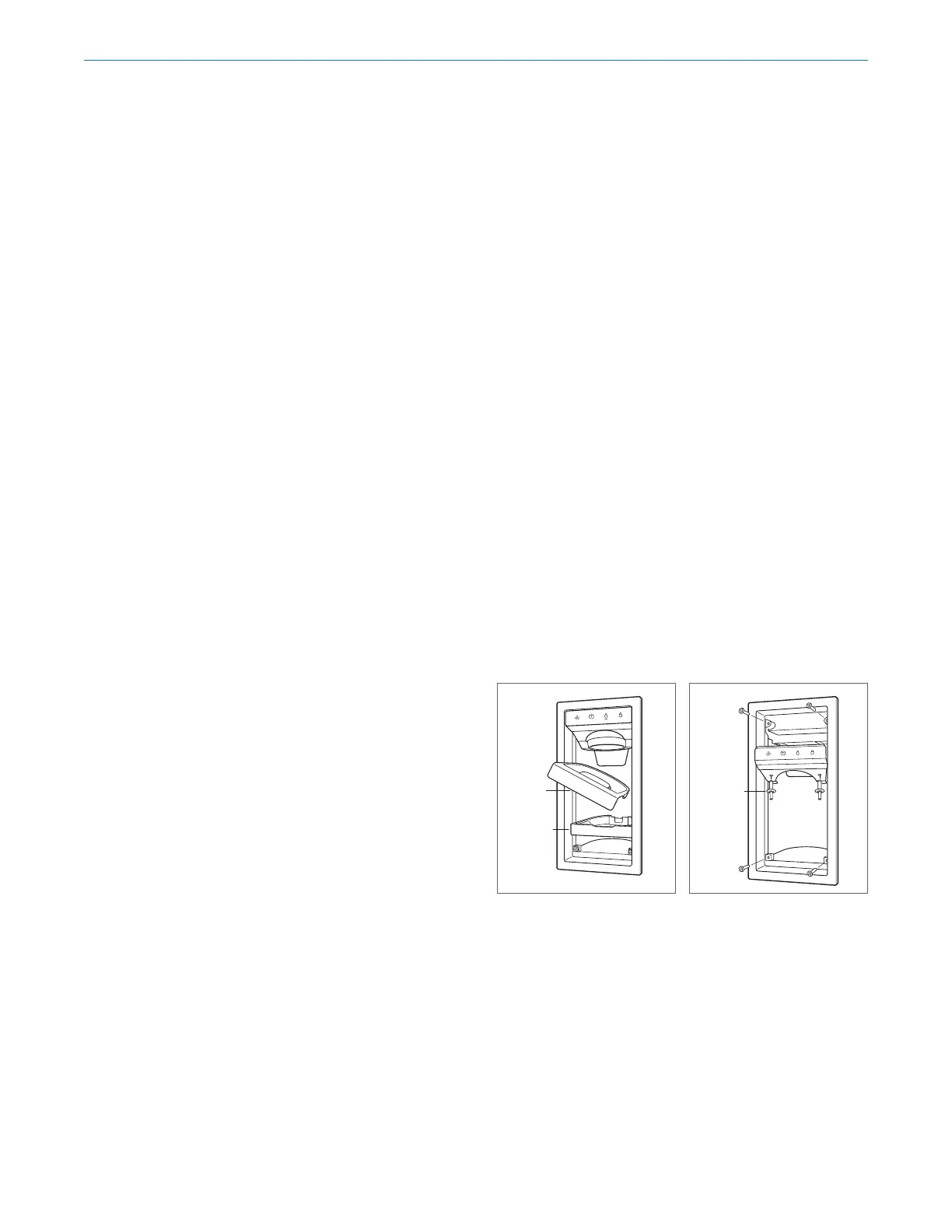

Retrait du plateau et de la grille
Retrait de la collerette
du distributeur
Panneaux personnalisés
Pour les applications à aeurement et à revêtement, des
panneaux de porte et de grille personnalisés doivent être
installés. La taille du panneau est critique pour obtenir
un ajustement approprié. Pour vérifier les exigences et
les dimensions des panneaux, reportez-vous au guide de
conception Sub-Zero à subzero.com/specs.
REMARQUE IMPORTANTE: Les applications à
aeurement nécessitent un jeu minimum de ½po
(13) de
tous les côtés.
Finissez tous les côtés du panneau personnalisé. Ils
pourront être visibles lorsque la porte est ouverte ou par
la fenêtre des modèles à porte en verre.
Installation du panneau
