subzero.com | 5

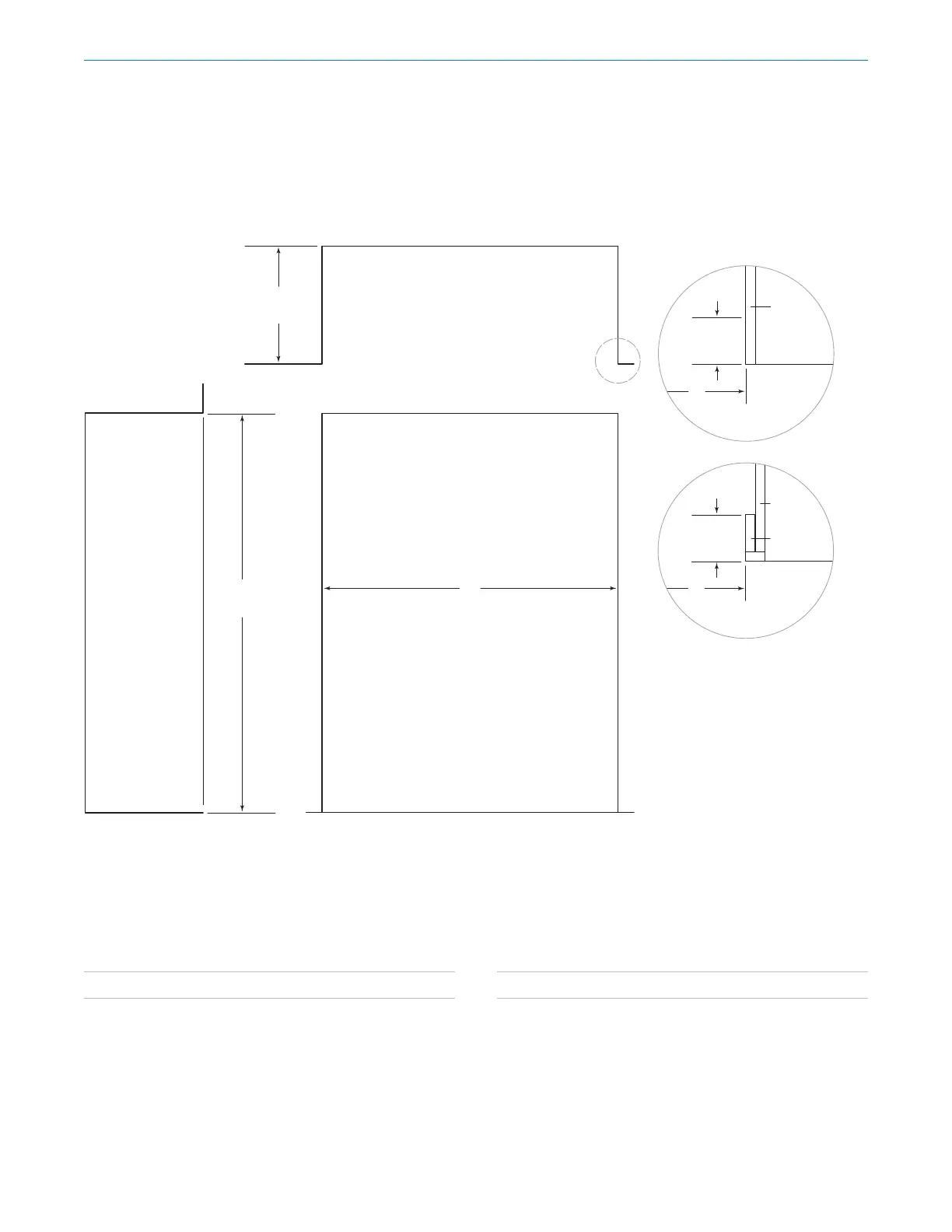

Dimensiones de abertura
INSTALACIÓN EMPOTRABLE | ESTÁNDAR DOBLE
NOTA: Los tubos de retorno de
3
1
/2" (89) con acabados se podrán ver y se deben terminar para que se ajusten a los gabinetes.
H
ALTURA DE
LA ABERTURA
D
PROFUNDIDAD DE
LA ABERTURA
VISTA FRONTAL
A LATERAL
VISTA SUPERIOR
W
ANCHO DE LA ABERTURA
TÍPICO DE
3
/4" (19)
GABINETE
CON MARCO
W
FILLER
TUBO DE
RETORNO DE
3
1
/2" (89) CON
ACABADOS
GABINETES
SIN MARCO
W
TÍPICO DE
3
/4" (19)
TUBO DE
RETORNO DE
3
1
/2" (89) CON
ACABADOS
ABERTURA
ESTÁNDAR DOBLE
W
H
D
Dos modelos de 36" 71⁄" (1816) 83⁄" (2127) 24" (610)
En las instalaciones estándar, el marco frontal se extenderá
2"
(51) más allá de los gabinetes. Para esta instalación se
requiere un kit de instalación doble.
ABERTURA
EMPOTRABLE DOBLE
W
H
D
Dos modelos de 36" 72" (1829) 84⁄" (2137) 26" (660)
Para las instalaciones empotrables, el marco frontal se
instalará con los gabinetes que lo rodean. Para esta insta-
lación se requiere un kit de instalación doble.
Preparación del sitio
