subzero.com | 7
Exigences de plomberie
L’installation doit se conformer à tous les codes de plom-
berie applicables.

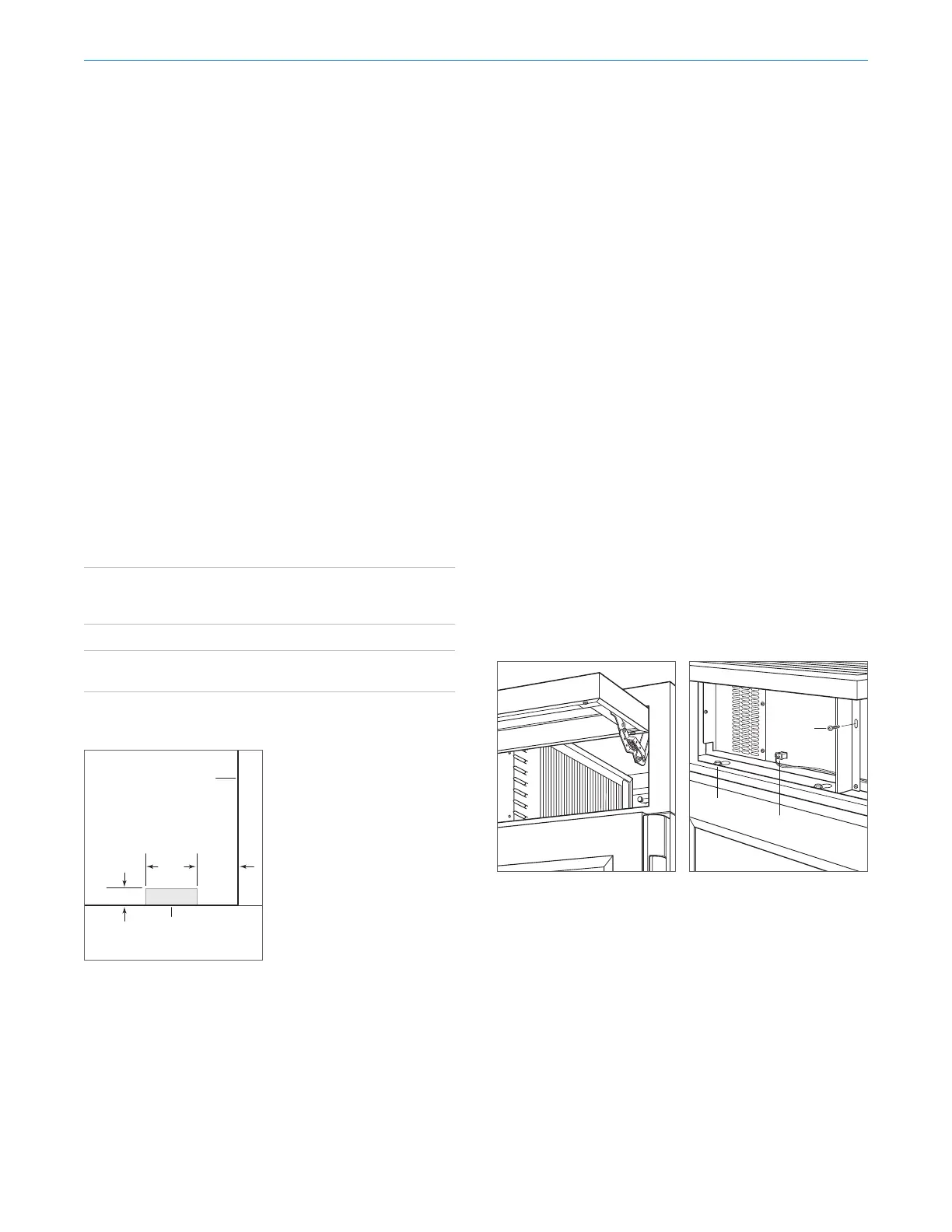

Le tuyau d’alimentation en eau doit se trouver à l’intérieur
de la zone ombragée indiquée dans l’illustration ci-des-
sous. La conduite d’alimentation en eau doit être reliée
à l’alimentation de la maison avec un robinet d’arrêt
facilement accessible. N'utilisez pas des vannes à auto-
perçage. Le tuyau d’alimentation en eau ne doit pas nuire à
l’installation du support antibasculement.
Un système à osmose inverse peut être utilisé à condition
qu'il y ait une pression d’eau constante de 35 à 120 lb/po²
(2,4 à 8,3 bars) vers l’unité en tout temps. Dans cette applica-
tion, le système de filtration doit être dérivé en retirant le
filtre. Une conduite en cuivre n'est pas recommandée pour
cette application.
EXIGENCES DE PLOMBERIE
Alimentation en eau Tube PEX, en acier inoxydable
tressé ou en cuivre de ¼po
de diamètre extérieur
Pression 35-120 lb/po² (2,4-8,3 bars)
Conduite supplémentaire pour
connexion
36po (914)
Grille de gauche
Retrait de la grille
%28/21
&211(&7(85
9,6
3 PO (76)
6 PO
(152)
5
3
/16 PO
(132)
CÔTÉ DROIT
DE L’OUVERTURE
LA ZONE SE PROLONGE
DE
1
/2 PO (13) VERS L’AVANT
SUR LE PLANCHER
Emplacement de l’alimentation
en eau
Préparation du site
Préparation
Sortez l’unité de la boîte et examinez-la pour vous assurer
qu'elle n'est pas endommagée. Retirez la base en bois et
jetez les boulons et les supports d’expédition. Retirez et
recyclez les matériaux d’emballage. Ne jetez pas la plaque
de protection, le support antibasculement et la quincail-
lerie.
Rentrez complètement les pieds de nivellement avant afin
de pouvoir déplacer l’unité jusqu'à son emplacement. Les
pieds de nivellement avant et arrière peuvent être réglés à
partir de l’avant lorsque l’unité est en place.
Retirez la cuvette d’égouttement de la base de l’unité pour
éviter de l’endommager et permettre de bien placer le
chariot à appareil.
L’assemblage de la grille doit être retiré avant de déplacer
l’unité. Pour retirer, pivotez le fond de la grille vers le haut.
Débranchez le câble de réseau, puis retirez la vis de mon-
tage centrale. Desserrez les trois boulons de la grille, puis
tirez la grille vers l’avant. Reportez-vous aux illustrations
ci-dessous.
