subzero.com | 7
Preparación
Desembale la unidad e inspeccione si tiene algún daño.
Retire la base de madera y deseche los pernos y soportes
de transporte. Retire y recicle los materiales de embalaje.
No deseche el zócalo, el soporte antivuelco ni las piezas
de montaje.
Repliegue completamente las patas niveladoras delanteras
para que pueda mover la unidad a su posición. Las patas
niveladoras delanteras y traseras se pueden ajustar desde
el frente de la unidad una vez que se encuentren en su
posición.
Retire la bandeja de drenaje de la base de la unidad para
evitar que se dañe y permitir que se pueda colocar bien la
plataforma rodante.

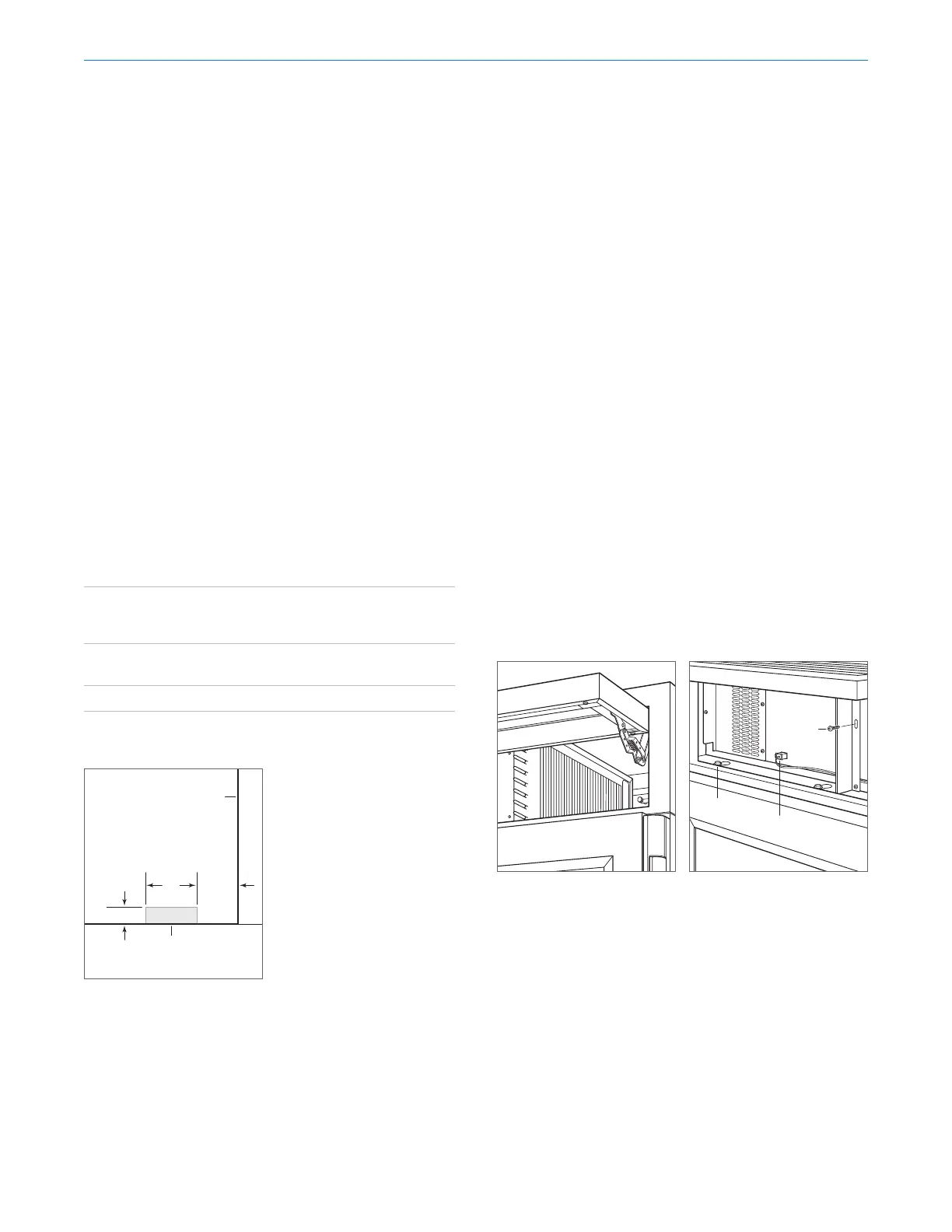

Debe quitar el ensamblaje de la rejilla antes de mover
la unidad. Para extraer, gire la parte inferior de la rejilla
hacia arriba. Desconecte el cable de red, luego extraiga
el tornillo de montaje del centro. Afloje los tres pernos de
la rejilla, luego jálela hacia adelante. Revise las siguientes
ilustraciones.
Levante la rejilla
Extracción de la rejilla
3(512
&21(&725
7251,//2
Requisitos de plomería
La instalación debe cumplir con todos los códigos de
plomería vigentes.
La línea del suministro de agua debe colocarse dentro del
área sombreada que se muestra en la siguiente ilustración.
La tubería del suministro de agua debe conectarse al sumi-
nistro doméstico con una válvula de cierre de fácil acceso.
No use válvulas autoperforantes. La línea del suministro
de agua no debe interferir en la instalación del soporte
antivuelco.
Se puede utilizar un sistema de ósmosis inversa siempre
y cuando la presión del agua que llegue a la unidad se
mantenga de forma constante entre 35 y 120 psi (de 2.4a
8.3bares) en todo momento. En esta aplicación, se debe
desviar el sistema de filtrado de agua mediante la extrac-
ción del filtro. No es recomendable usar tuberías de cobre
para esta aplicación.
REQUISITOS DE PLOMERÍA
Suministro de agua: Tubería de cobre, trenzada
de acero inoxidable o PEX de
⁄" de diámetro exterior
Presión De 35 a 120 psi
(de 2.4 a 8.3bares)
Tubería de exceso para la conexión 36" (914)
3" (76)
6"
(152)
5
3
/16"
(132)
LADO DERECHO
DE LA ABERTURA
EL ÁREA SE EXTIENDE
1
/2" (13) EN EL SUELO
Ubicación del suministro de agua
Preparación del sitio
