Alignement
RÉGLAGE DU TIROIR
Réglage de haut en bas:
1 Utilisez une clé hexagonale pour tourner la vis de
réglage de haut en bas dans le sens antihoraire pour
relever et dans le sens horaire pour abaisser. Reportez-
vous à l’illustration ci-dessous.
Réglage latéral:
1 Utilisez une clé hexagonale pour tourner la vis de
réglage. Reportez-vous à l’illustration ci-dessous.
2 Les deux glissières du tiroir doivent être réglées unifor-
mément pour pouvoir le déplacer. Par exemple, si la vis
de réglage de la glissière droite est tournée dans le sens
horaire, tournez la vis de la glissière gauche de la même
manière dans le sens antihoraire.
Réglage de l’inclinaison:
1 Desserrez les vis du centrales du côté et du bas.
Reportez-vous à l’illustration ci-dessous.
2 Retirez la vis du coin du tiroir qui est mal réglé.
3 Déplacez manuellement l’avant du tiroir vers l’extérieur
ou l’intérieur.
4 Installez la vis dans le bas du tiroir. Chaque emplace-
ment de trou déplace la porte vers l’intérieur ou
l’extérieur de ⁄po
(1).
5 Serrez les vis centrales du côté et du bas.
Achèvement
ANCRAGE
Une fois l’unité mise au niveau et le réglage du tiroir ter-
miné, ancrez l’unité à l’ouverture pour assurer un ajuste-
ment adéquat et sécuriser l’installation.
Pour ancrer l’unité:
1 Desserrez les vis du support de montage situées dans
la partie supérieure de l’unité, puis glissez les supports
de montage vers le côté jusqu’à ce qu’ils entrent en
contact avec les côtés de l’ouverture. Installez d’autres
blocs si nécessaire. Reportez-vous à l’illustration ci-
dessous.
2 Fixez les supports avec les vis d’ancrage fournies, puis
serrez les vis des supports de montage.
RÉGLAGE
LATÉRAL
RÉGLAGE DE
HAUT EN BAS
'(66(55(5
'(66(55(5
5(7,5(5

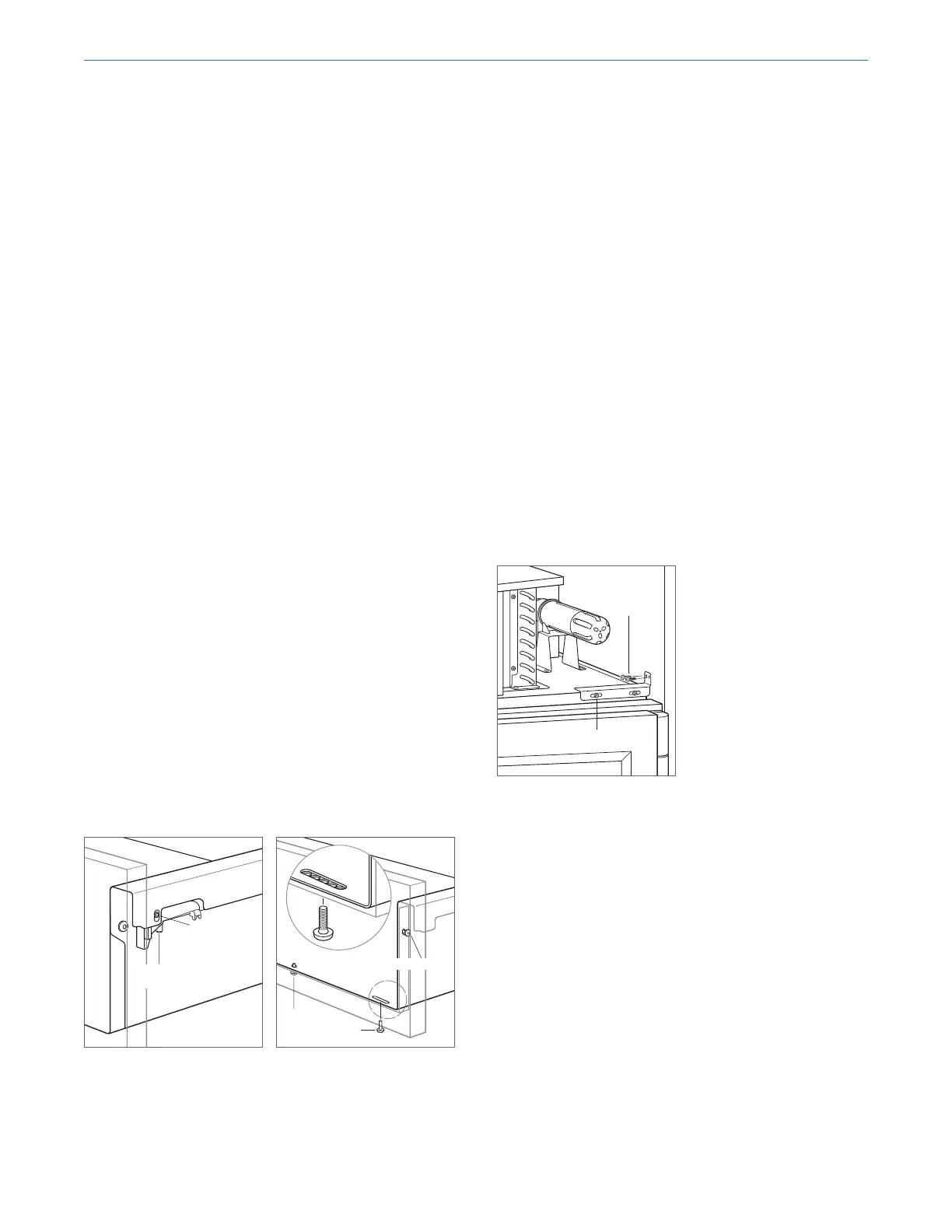

Réglage du tiroir
Réglage de l’inclinaison
du tiroir
9,6
'¶$1&5$*(
9,6'86833257
Ancrage
Installation
