Réglage latéral:
1 Desserrez les deux vis de montage sur la charnière
supérieure et/ou inférieure de l’armoire. Reportez-vous
à l’illustration ci-dessous.
2 Utilisez une clé Allen pour pivoter la vis de réglage.
3 Vérifiez que la charnière soit parallèle au côté de l’unité,
puis serrez les vis de montage.
4 Installez les axes de charnière et la porte, puis vérifiez
l’alignement de la porte.
Alignement
RÉGLAGE DE LA PORTE
Les portes peuvent être réglées vers l’intérieur ou
l’extérieur, de haut en bas et d’un côté à l’autre. Les
réglages vers l’intérieur ou l’extérieur et de haut en bas
sont eectués sur la porte. Les réglages d’un côté à l’autre
sont eectués sur les charnières d’armoire. Pour eectuer
des réglages, retirez la porte et les axes de charnière.
Reportez-vous à l’illustration ci-dessous.
Réglage vers l’intérieur ou l’extérieur et de haut en bas:
1 Placez la porte sur une surface de travail protégée,
puis desserrez les deux vis de montage de la charnière
supérieure.
2 Retirez les deux vis de montage de la charnière inféri-
eure, puis retirez la charnière inférieure.
3 Retirez la vis de positionnement du bas de la porte,
puis utilisez l’axe de réglage pour eectuer des ajuste-
ments de haut en bas et vers l’intérieur ou l’extérieur.
Reportez-vous à l’illustration ci-dessous. Chaque
emplacement de trou vertical déplace la porte de
⁄po
(1). Les trous en fente permettent d’eectuer les
réglages vers l’intérieur ou l’extérieur.
4 Une fois les réglages eectués, installez et serrez la vis
de positionnement.

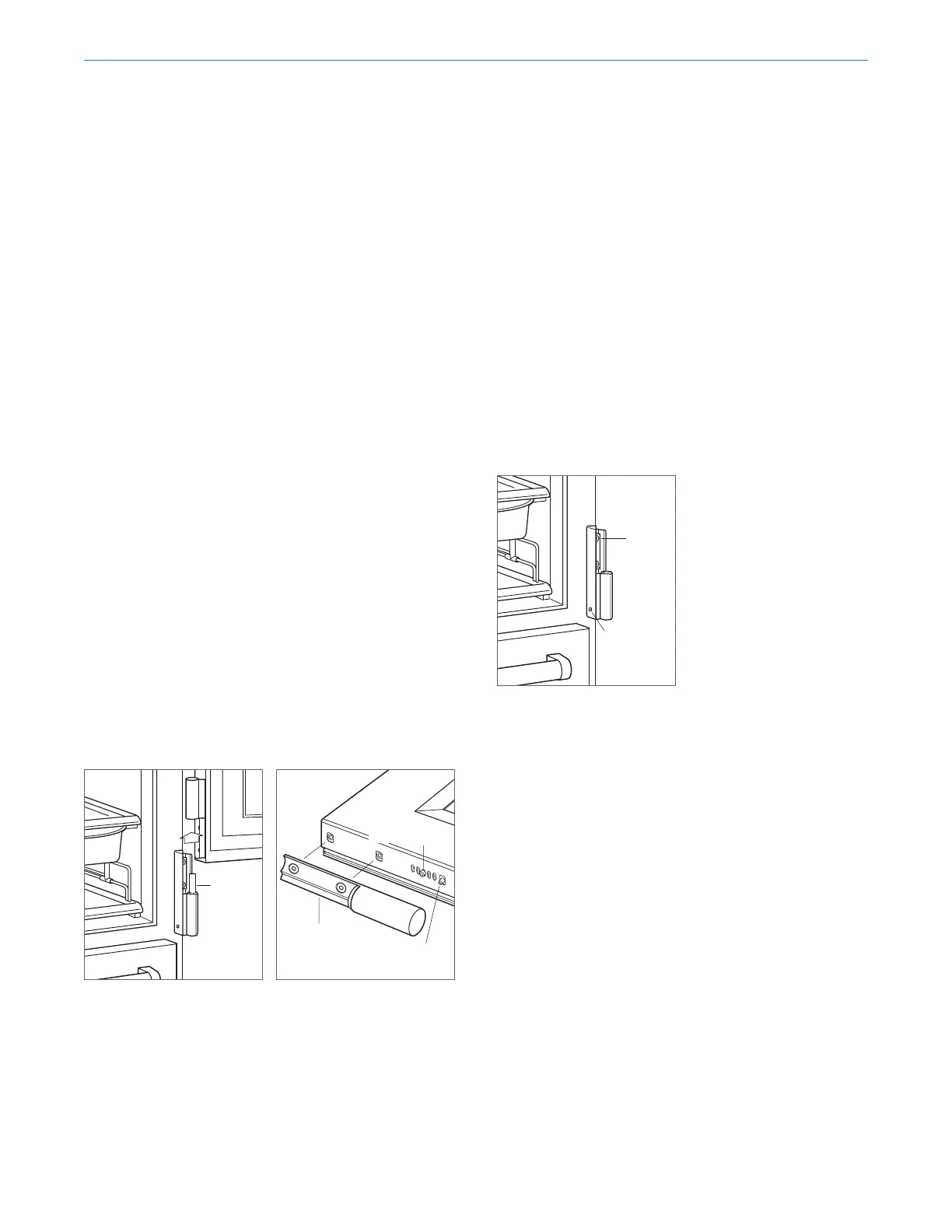

AXE DE
CHARNIÈRE
AXE DE
RÉGLAGE
CHARNIÈRE
DE PORTE
VIS DE
POSITIONNEMENT
Retrait de la porte
Réglage de la porte
VIS DE
CHARNIÈRE
VIS DE
RÉGLAGE
Réglage de la charnière
d’armoire
Installation
