Préparation du site
Dimensions de l’ouverture

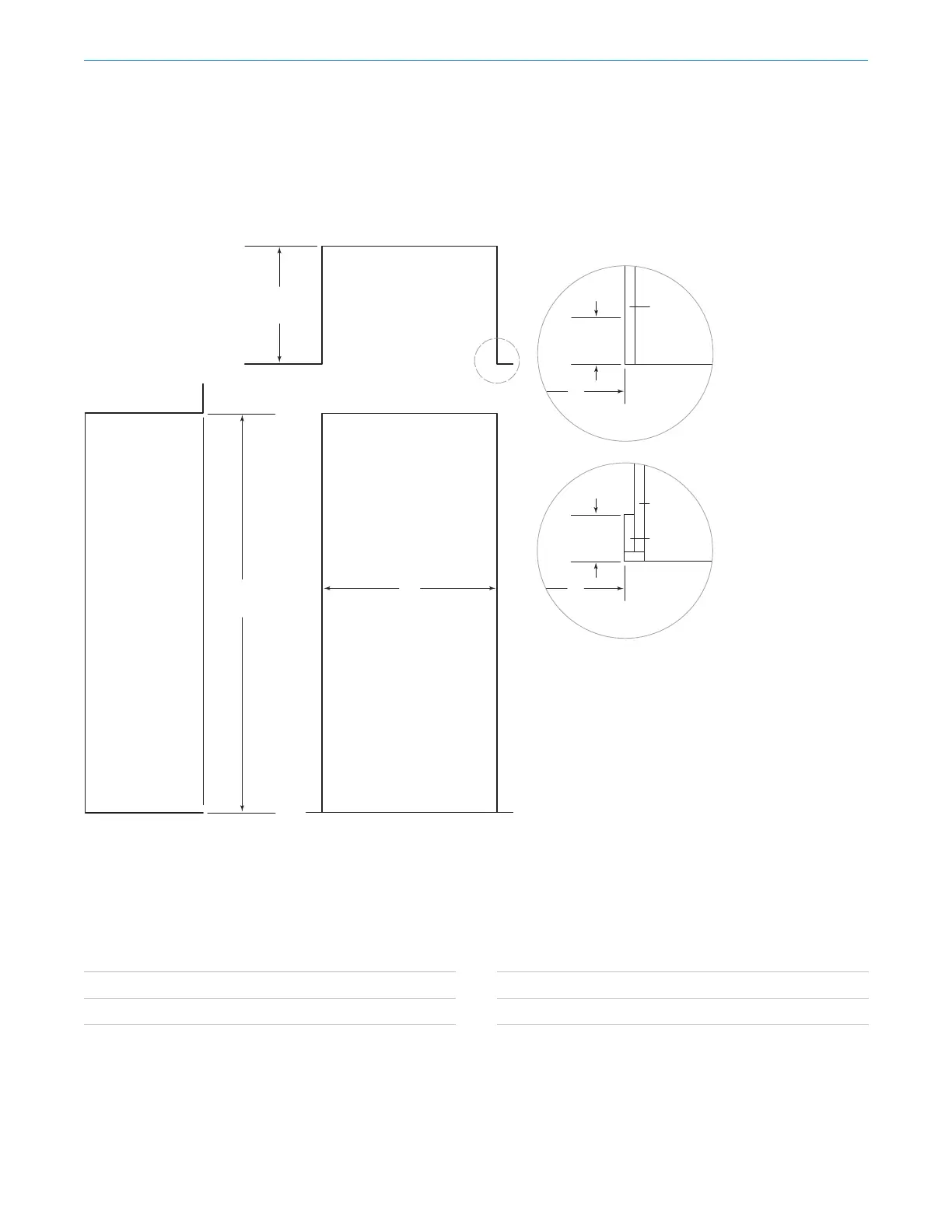

INSTALLATION À AFFLEUREMENT | STANDARD
REMARQUE : Les retours finis de 3½ po
(89) seront visibles et doivent être finis pour s’agencer aux armoires.
H
HAUTEUR DE
L’OUVERTURE
D
PROFONDEUR
DE L’OUVERTURE
VUE DE FACE
VUE DE PROFIL
VUE DE DESSUS
W
LARGEUR DE L’OUVERTURE
TYPIQUE
DE
3
/4 PO (19)
ARMOIRE
AVEC CADRE
W
MATÉRIAU DE
REMBLAYAGE
RETOUR
FINI DE
3
1
/2 PO (89)
ARMOIRE
SANS CADRE
W
TYPIQUE
DE
3
/4 PO (19)
RETOUR
FINI DE
3
1
/2 PO (89)
OUVERTURE
STANDARD W H D
Modèle de 36 po 35⁄po (902) 83⁄po (2127) 24po (610)
Modèle de 48 po 47⁄po (1206) 83⁄po (2127) 24po (610)
Pour les installations standards, le cadre de la façade se
prolongera de 2 po
(51) au-delà des armoires.
OUVERTURE À
AFFLEUREMENT W H D
Modèle de 36 po 36po (914) 84⁄po (2137) 26po (660)
Modèle de 48 po 48po (1219) 84⁄po (2137) 26po (660)
Pour les installations à aeurement, le cadre de la façade
sera à égalité avec les armoires.
