subzero.com | 9
A
A
CONTRAPISO
SUELO DE MADERA
PLACA DE PARED
SUELO
TERMINADO
A
A
CONTRAPISO
PISO DE
CONCRETO
PLACA DE PARED
SUELO
TERMINADO
1
1
/2"(38)
mínimo
Suelo de madera
Suelo de concreto
Instalación
APLICACIÓN EN SUELO DE MADERA
Después de ubicar apropiadamente el soporte antivuelco
en la abertura, taladre los orificios guía con un diámetro
máximo de ⁄"
(5) en los travesaños o en la placa de la
pared. Utilice los tornillos #12 y las arandelas para sujetar
el soporte. Compruebe que los tornillos penetren a través
de los travesaños o la placa de la pared como mínimo ⁄"
(19). Consulte la tabla y la ilustración siguientes.
APLICACIÓN EN PISO DE CONCRETO
Después de ubicar apropiadamente el soporte antivuelco
en la abertura, taladre los orificios guía con un diámetro
máximo de ⁄"
(5) en los travesaños o en la placa de la
pared. Taladre orificios con un diámetro de ⁄"
(10) en el
concreto con una profundidad de 1⁄"
(38) como mínimo.
Utilice los tornillos #12 y las arandelas para sujetar el
soporte a la pared, y utilice las anclas de cuña de ⁄" para
sujetar el soporte al suelo. Compruebe que los tornillos
penetren a través de los travesaños o la placa de la pared
como mínimo ⁄"
(19). Consulte la tabla y la ilustración
siguientes.

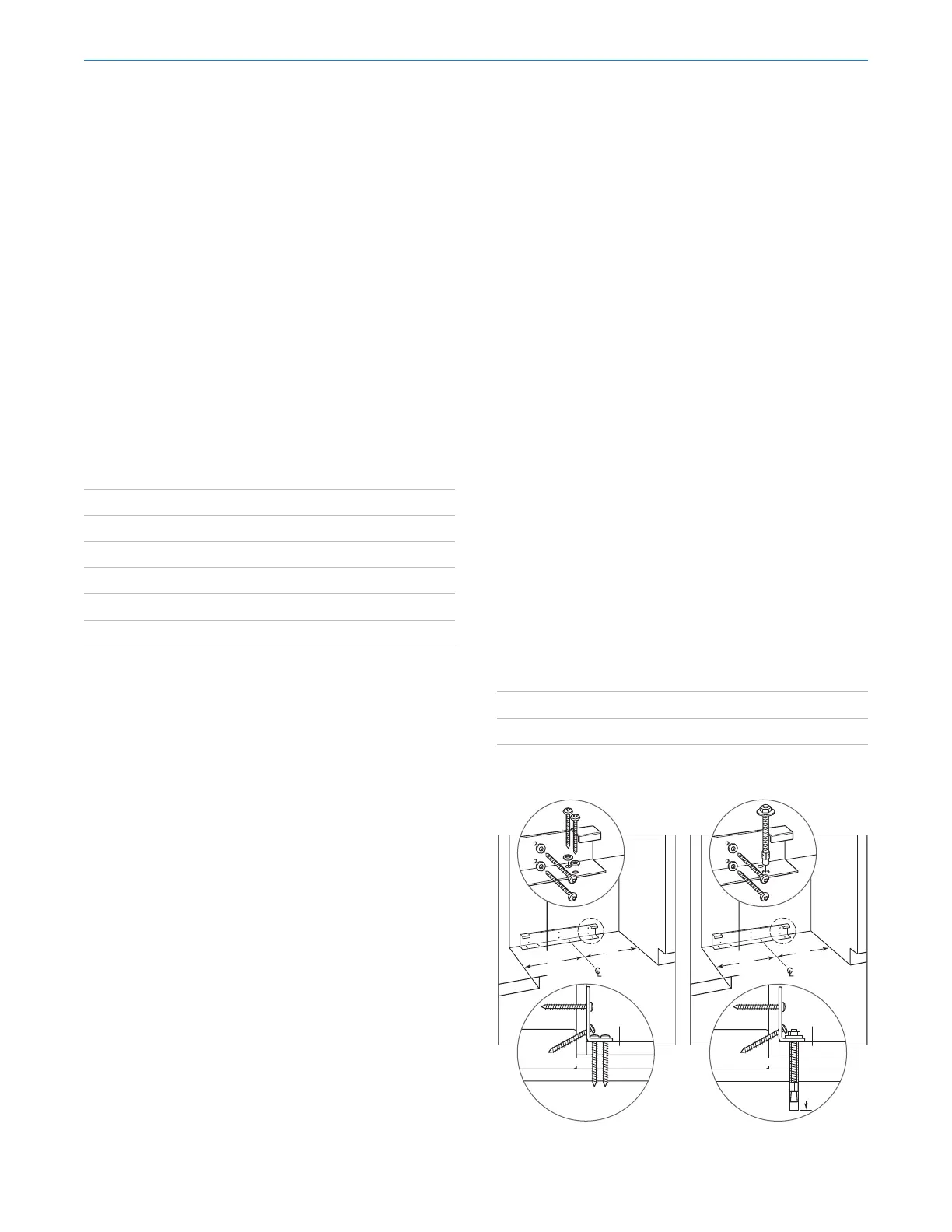

COLOCACIÓN DEL SOPORTE ANTIVUELCO A
Modelo de 36" 17⁄" (451)
Modelo de 48" 23⁄" (603)
Soporte antivuelco
Utilice todas las piezas de montaje de los soportes anti-
vuelco de acuerdo con las instrucciones para suelos de
madera o de concreto.
AVISO IMPORTANTE: Para aplicaciones en suelo de
madera o de concreto, si los tornillos del # 12 no alcanzan
un travesaño o la placa de pared, utilice tornillos del # 8 y
arandelas del # 12 con los anclajes de pared.
AVISO IMPORTANTE: En algunas instalaciones el contra-
piso o el suelo terminado pueden necesitar inclinar los
tornillos utilizados para sujetar el soporte antivuelco a la
pared del fondo.
PIEZAS DE MONTAJE ANTIVUELCO
1 Soporte antivuelco
12 Tornillos de cabeza plana de #12 x 2⁄"
3 Anclas de cuña de ⁄"–16 x 3⁄"
12 Arandelas planas #12
3 Tornillos de cabeza segmentada de #8–18 x 1⁄"
3 Anclajes Nylon Zip-it
®
para pared
