12 | Atención al cliente de Sub-Zero 800.222.7820
Ajuste de lado a lado:
1 Afloje los dos tornillos de montaje en la bisagra del
gabinete superior o inferior. Consulte la siguiente
ilustración.
2 Use una llave Allen para girar el tornillo de ajuste.
3 Compruebe que la bisagra esté paralela al lado de la
unidad, luego apriete los tornillos de montaje.
4 Instale los pasadores de bisagra y la puerta, luego com-
pruebe la alineación de la puerta.
Alineación

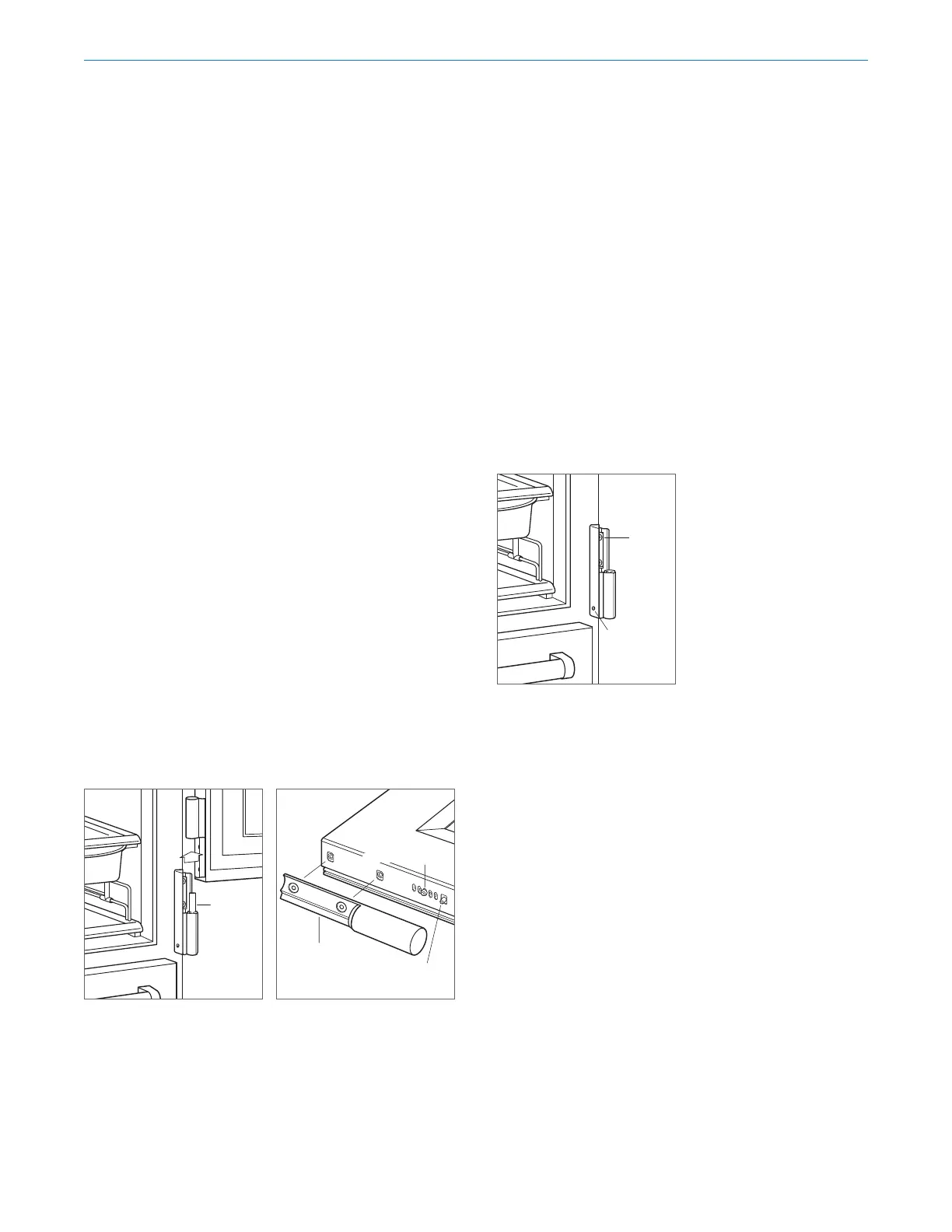

AJUSTE DE LA PUERTA
Las puertas son ajustables hacia adentro y hacia afuera,
hacia arriba y hacia abajo, y de lado a lado. Los ajustes
hacia adentro y hacia afuera y hacia arriba y hacia abajo
se hacen en la puerta. Los ajustes de lado a lado se hacen
en las bisagras del gabinete. Para hacer cualquier ajuste,
extraiga la puerta y los pasadores de bisagra. Consulte la
siguiente ilustración.
Ajuste hacia adentro y hacia afuera y hacia arriba y
hacia abajo:
1 Coloque la puerta sobre una superficie de trabajo pro-
tegida, luego afloje los dos tornillos de montaje de
la bisagra superior.
2 Extraiga los dos tornillos de montaje de la bisagra infe-
rior, luego extraiga la bisagra inferior.
3 Extraiga el tornillo de posicionamiento de la parte
inferior de la puerta, luego use el pasador de ajuste para
realizar los ajustes hacia arriba y hacia abajo y hacia
adentro y hacia afuera. Consulte la siguiente ilustración.
Cada ubicación de orificio vertical ajusta la puerta a
⁄"
(1). Los orificios ranurados permiten el ajuste hacia
adentro y hacia afuera.
4 Una vez que se completen los ajustes, instale y apriete
el tornillo.
PASADOR
DE LA
BISAGRA
PASADOR
DE AJUSTE
BISAGRA DE
LA PUERTA
TORNILLO DE
POSICIONAMIENTO
Extracción de la puerta
Ajuste de la puerta
TORNILLO
DE LA
BISAGRA
TORNILLO
DE AJUSTE
Ajuste de la bisagra del gabinete
Instalación
