• Lasciando il grilletto lo SCOOTER si ferma,
• Inizia l'immersione.
10. BATTERIE
Per maggiori dettagli si veda il manuale d’uso relativo alla batteria che è parte integrante di questo documento.
10.1. APERTURA DEL VANO BATTERIA
Posizionare lo SCOOTER in verticale su una superficie piana appoggiandolo sul convogliatore di flusso (5 – Fig.1).
Ruotare in senso antiorario il pomello di prua, (9). Ruotando il pomello la calotta (8) inizia a sollevarsi, continuare
nella rotazione fino a quando la calotta non si è completamente staccata dal corpo principale.
10.2. ESTRAZIONE DELLA BATTERIA

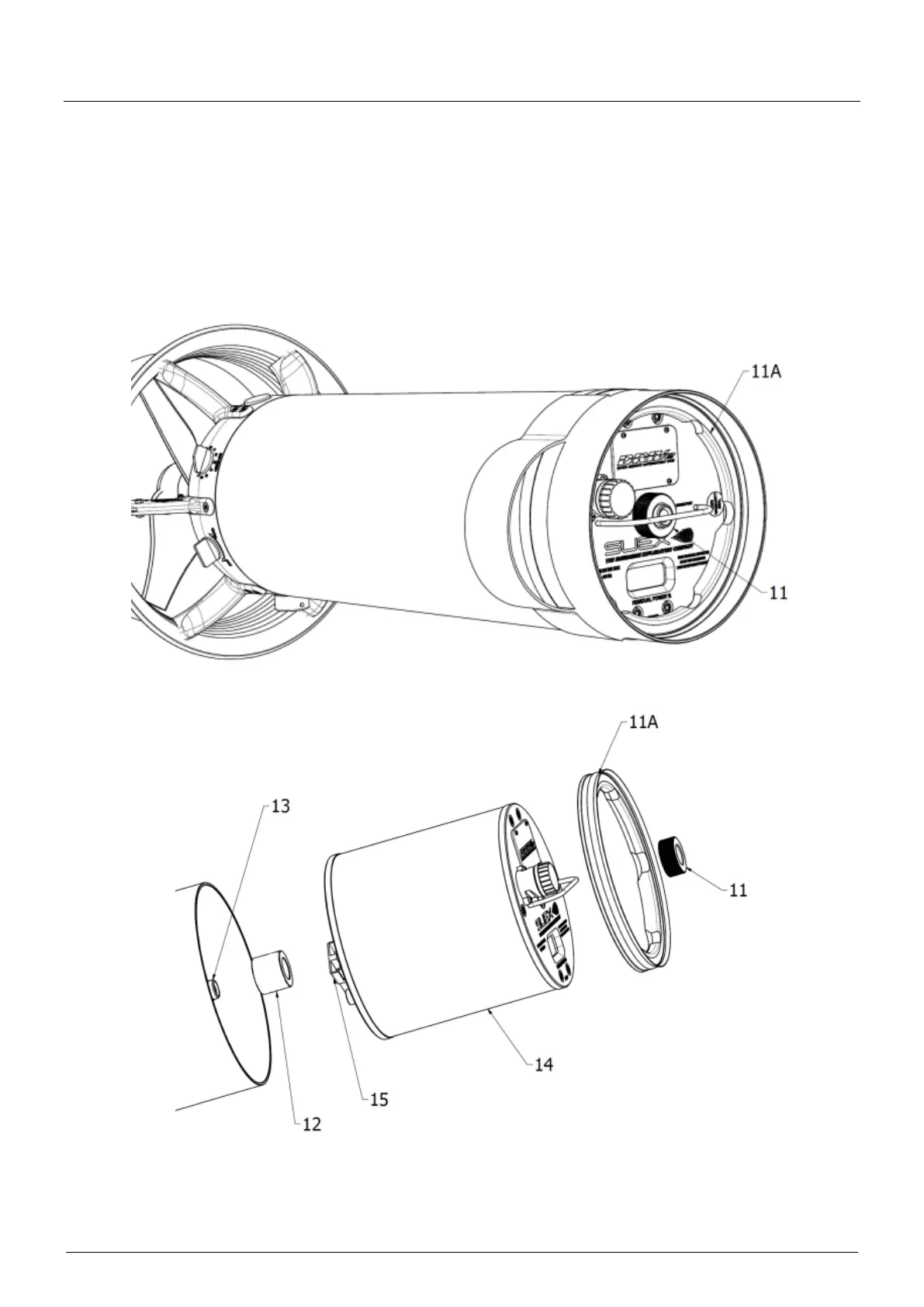

Tolta la calotta svitare la ghiera (11), estrarre l'anello drop drap (11A) e rimuovere la batteria (14) tirandola verso
l’alto sfilandola dall’asta (13) (fig. 3). Alla completa estrazione della batteria, scollegare il connettore rosso (15).
