Symmons Unity S-6600 - Liste des Pièces; Article Description; Pièces de Remplacement; Outils Requis

13
*Remarque: Juxtaposer le -STN au numéro de pièce
pour le ni Nickel satiné.

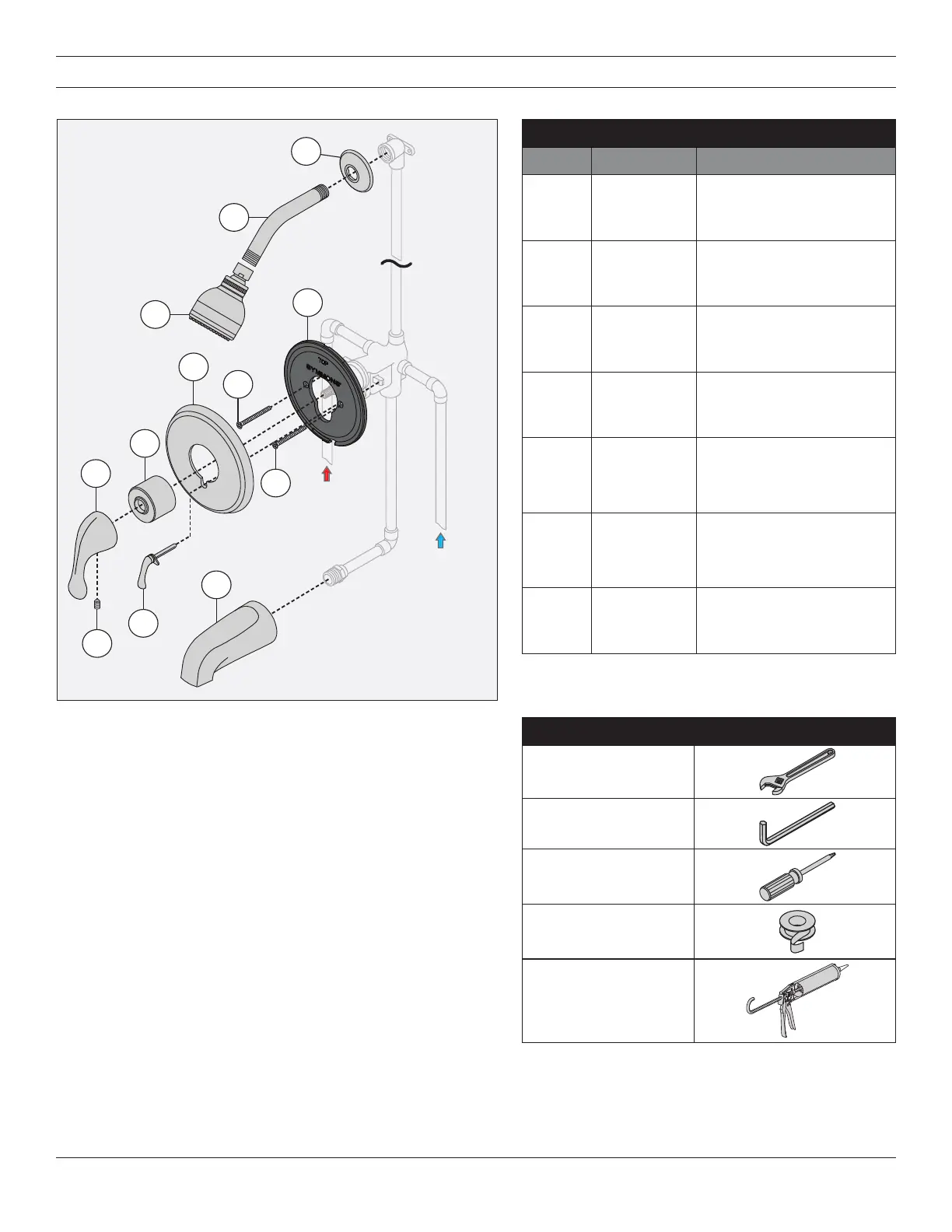

Pièces de remplacement
Article Description Numéro de pièce
A
Pomme de
douche
4-141*
B
C
Bras et bride
de douche
300S*
D
I
Assemblage
De la poignée
RTS-064*
E
Couvercle en
dôme
T-19*
F
G
H
Douche
Ensemble de
la rosace
S-6600TS-ESC*
(S-6602, S-6600TS)
S-6600-ESC*
(S-6601, S-6600)
J
Poignée de
dérivation/
contrôle du
volume
RTS-066*
K
Bec de
baignoire
060*
Liste des pièces
A
Alimentation
en eau
CHAUDE
Alimentation
en eau
FROIDE
B
C
D
E
J
K
I
G
G
F
H
Remarques:
1) Appliquez un joint de silicone autour du périmètre de la
garniture de la douche installée à égalité avec le mur ni.
Laissez une ouverture au fond de la rosace pour un trou
d'évacuation.
2) Appliquez du ruban de plombier à toutes les connections
letées.
3) Le motif de la rosace dépend du style de la poignée.
Outils requis
Clef ajustable
Clef Allen (1/8 po)
Tournevis cruciforme
Ruban de plombier
Silicone
