24
Fournaise à
air pulsé

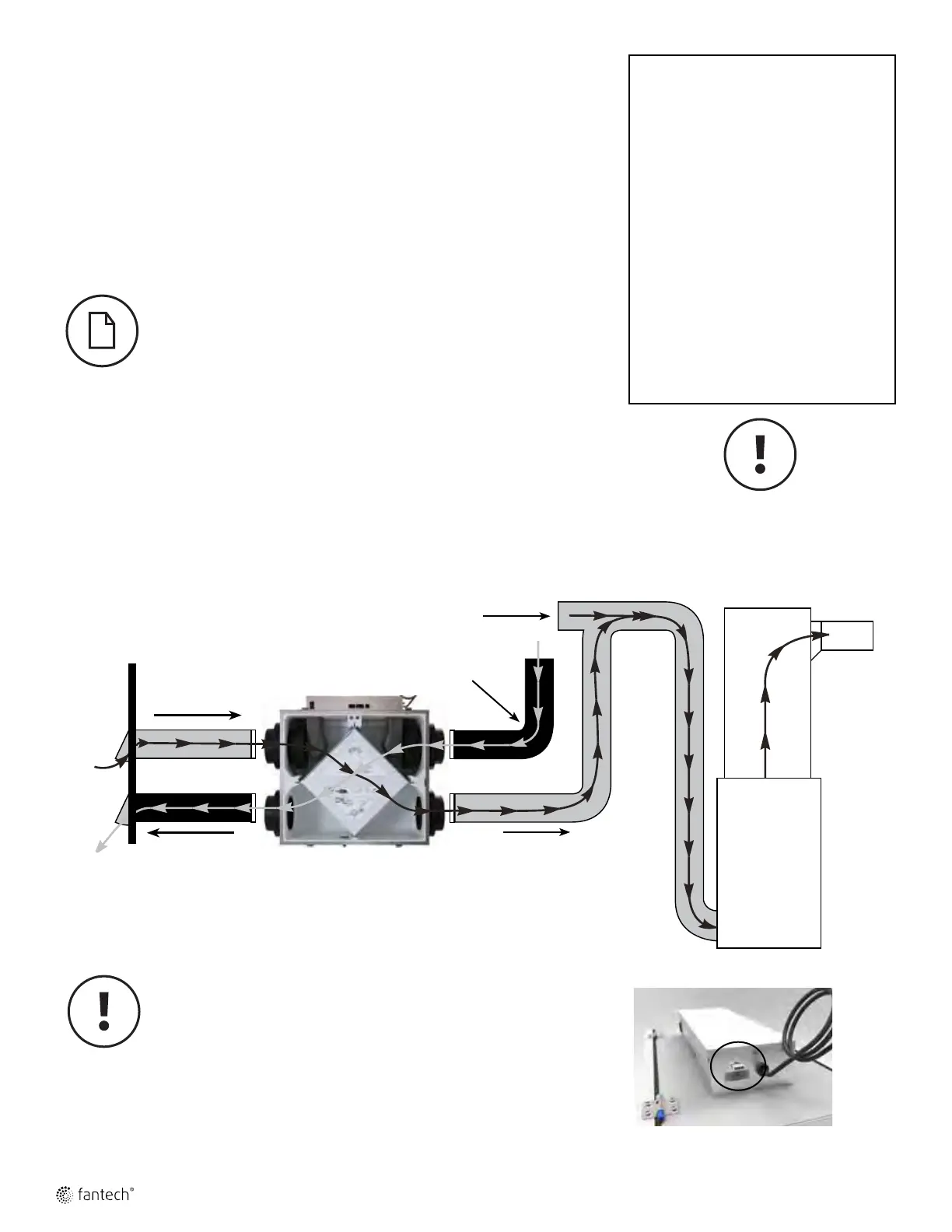

EXEMPLES D'INSTALLATION (SUITE)
RACCORDEMENT DIRECT du FLUX D’AIR D’APPROVISIONNEMENT à la BOUCHE DE REPRISE
D’AIR DE LA FOURNAISE
(L’air vicié est aspiré à partir des endroits clés de la maison.)
SYSTÈME PARTIELLEMENT SPÉCIALISÉ
1. Pour assurer une bonne distribution de l’air, il est nécessaire de faire
fonctionner le ventilateur de la fournaise pendant que le AAF est en
marche. Voir connexion électrique de la fournaise à la page 34.
2. Air vicié est aspiré à des endroits clés de la maison (salle de bain,
cuisine, buanderie).
3. L’air frais est fourni au plénum de retour d’air de la fournaise.
4. En raison de l’écart de pression entre le AAF et l’équipement auquel il
est raccordé, le débit d’air du AAF doit être équilibré sur place au
moyen de la procédure dans la section "équilibrage du débit d’air".
* Dans le cas d'un système multi-zone, s'il vous plaît contacter le service à la
clientèle de Fantech avant d'installer tout type d'installation nécessitant
l'utilisation synchronisé de la fournaise "
Conduit d’air frais/Fournaise pour Système partiellement spécialisé
*L’appareil est équilibré à vitesse normale et pendant
que le ventilateur de la fournaise est en marche.
Extérieur
Air frais
distribué à
l'intérieur
Air vicié provenant de l'intérieur
Retour d'air
* Les raccords de conduit
peuvent être différents
selon le modèle
Air vicié
évacué à
l'extérieur
Air frais provenant
de l'extérieur
Installation suggérée pour:
• Fournaise centrale (unité
de traitement d’air, air
climatisé central)
• Lorsque l’installation des
endroits habitable n’est
pas possible ou pratique,
dispendieux ou lorsque
l’unité de traitement d’air
fonctionnera toute l’année.
Avantages: Conditionne l’air
frais avant de la distribuer
dans la maison
S’assurer que le AAF
est dans la possibilité
de rencontrer le débit
d’air recommandé
Pour les Appareils à Air Frais (AAF) qui ne comprennent pas un volet motorisé pour l'air
extérieur: Si vous utilisez une installation partiellement spécialisé ou simpliée, où le
conduit d'alimentation d'air de l'AAF est relier au conduit de retour d'une fournaise, l'AAF
doit fonctionner en continu. Lorsque l'AAF est éteint, l'air d'évacuation chaud ne circule
pas à travers l'AAF mais le ventilateur de la fournaise continuera à aspirer l'air extérieur
directement dans la fournaise. S'il fait froid dehors, l'air froid sera introduit, sans être
réchauffé, directement dans la fournaise.
Si l'AAF est installé de manière à ce que le propriétaire puisse éteindre l'AAF
pendant l'hiver, nous recommandons d'installer un volet d'arrêt mécanique entre l'air
d'alimentation de l'AAF et le conduit d'air de retour de la fournaise qui se ferme lorsque
l'AAF ne fonctionne pas. Pour installer un volet d'arrêt mécanique sur le produit, localisez
le connecteur auxiliaire sur le côté du boîtier électrique. Voir Figure 1. À l'aide du faisceau
de câbles inclus, connectez l'accessoire au produit.
Figure 1
* Connecteur auxiliaire pour faisceau de câbles pour acces-
soir de volet d'arrêt mécanique, accessoire non inclus.
Retour
d'air frais
