EXEMPLES D'INSTALLATION (SUITE)

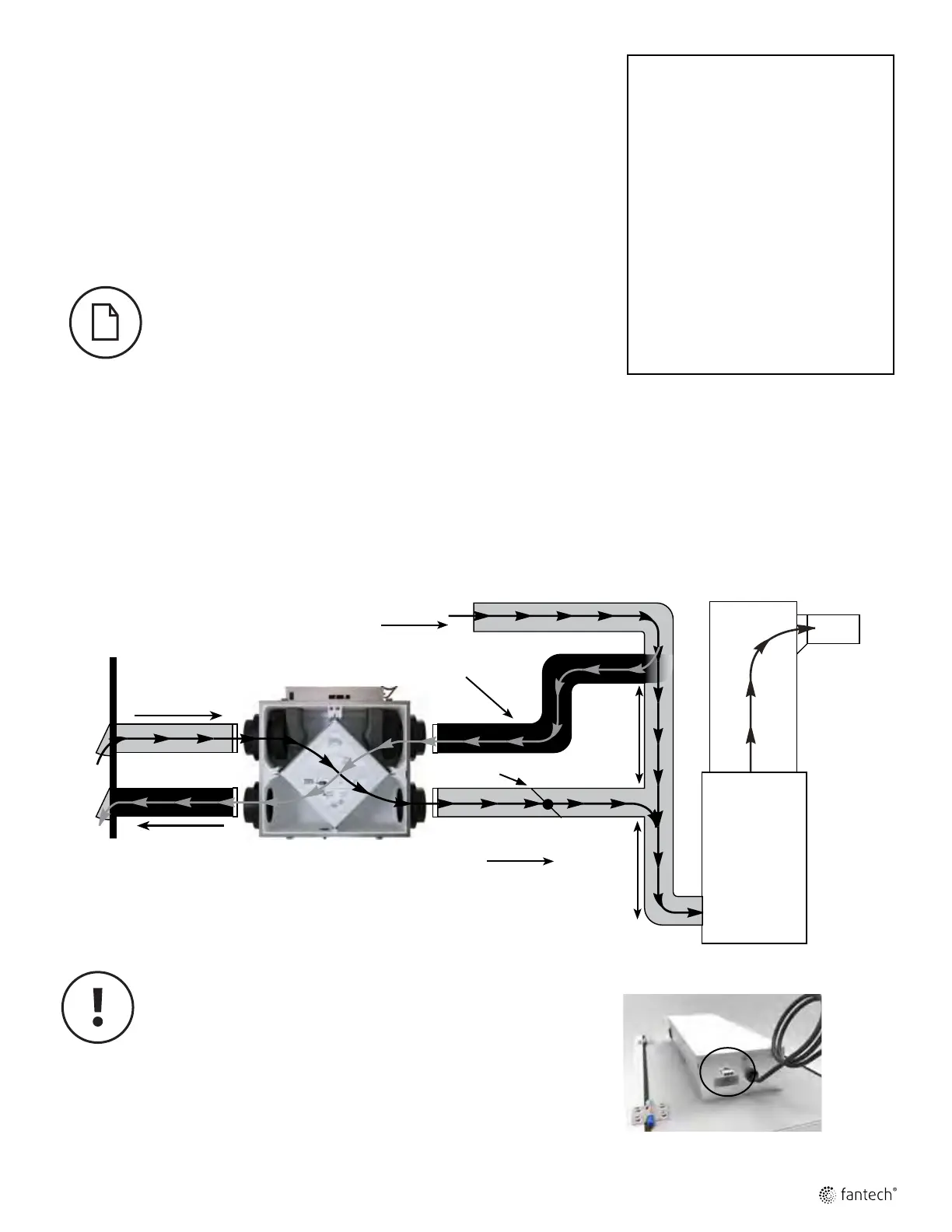

RACCORDEMENT DIRECT du FLUX D’AIR D’APPROVISIONNEMENT et du FLUX D’AIR ÉVACUÉ DU AAF
à la BOUCHE D’AIR DE LA FOURNAISE
INSTALLATION SIMPLIFIÉE
(BONNE)
(MÉTHODE RETOUR / RETOUR)
1. Pour assurer une bonne distribution de l’air, le ventilateur de la fournaise doit
fonctionner continuellement, ou bien le fonctionnement du AAF doit être
synchronisé avec le ventilateur de la fournaise. Voir connexion électrique de
la fournaise à la page 34.
2. Une séparation minimum de 1m (36 po) est recommandée entre les
deux connexions directes.
3. Afin d’éviter l’évacuation d’air frais, la connexion d’évacuation du AAF devrait être située en amont de la connexion
d’approvisionnement du AAF lorsqu’on les branche à la bouche de reprise d’air de la fournaise.
4. En raison de l’écart de pression entre le AAF et l’équipement auquel il est raccordé, le débit d’air du AAF doit être équilibré sur place
au moyen de la procédure détaillée dans la section " Équilibrage du débit d’air".
* Dans le cas d'un système multi-zone, s'il vous plaît contacter le service à la clientèle de Fantech avant d'installer tout type
d'installation nécessitant l'utilisation synchronisé de la fournaise "
Air vicié provenant de l'intérieur
Extérieur
1 m (3 pi
3po) min.
recommandé
Retour
d'air frais
* Les raccords de conduit
peuvent être différents
selon le modèle.
Conduit d’air frais/Fournaise pour Installation simplifiée
Fournaise à
air pulsé
Air frais distribué à
l'intérieur
Air vicié évacué
à l'extérieur
Air frais provenant
de l'extérieur
*L’appareil est équilibré à vitesse normale et pendant que le
ventilateur de la fournaise est en marche.
Installation suggérée pour:
• Lorsque la salle de bain
et la cuisine ont déjà un
système d’échappement
• Peut convenir pour la
modernisation
Avantages: Type d’installation
le moins dispendieux à mettre
en place
Volet
motorisé
1 m (3 pi
3po) min.
recommandé
Retour d'air
Pour les Appareils à Air Frais (AAF) qui ne comprennent pas un volet motorisé pour l'air
extérieur: Si vous utilisez une installation partiellement spécialisé ou simpliée, où le
conduit d'alimentation d'air de l'AAF est relier au conduit de retour d'une fournaise, l'AAF
doit fonctionner en continu. Lorsque l'AAF est éteint, l'air d'évacuation chaud ne circule
pas à travers l'AAF mais le ventilateur de la fournaise continuera à aspirer l'air extérieur
directement dans la fournaise. S'il fait froid dehors, l'air froid sera introduit, sans être
réchauffé, directement dans la fournaise.
Si l'AAF est installé de manière à ce que le propriétaire puisse éteindre l'AAF
pendant l'hiver, nous recommandons d'installer un volet d'arrêt mécanique entre l'air
d'alimentation de l'AAF et le conduit d'air de retour de la fournaise qui se ferme lorsque
l'AAF ne fonctionne pas. Pour installer un volet d'arrêt mécanique sur le produit, localisez
le connecteur auxiliaire sur le côté du boîtier électrique. Voir Figure 1. À l'aide du faisceau
de câbles inclus, connectez l'accessoire au produit
Figure 1
* Connecteur auxiliaire pour faisceau de câbles pour acces-
soir de volet d'arrêt mécanique, accessoire non inclus.
