SystemAir Geniox 10

3060386 | Geniox Air Handling Unit - User Manual
Adjustment and maintenance operations | 37
Geniox
Size

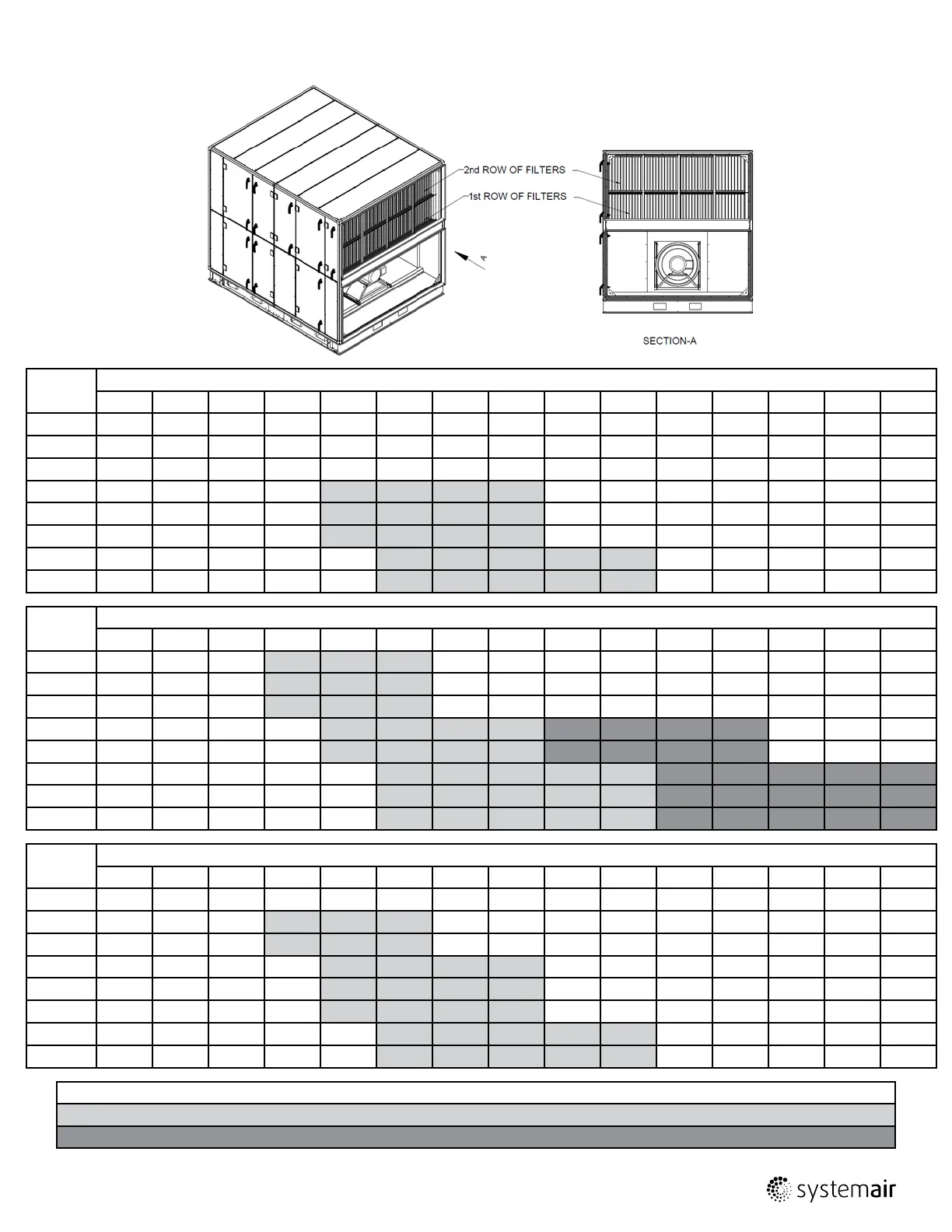

Panellterlocationandsize(HxW-Dimensionsininches)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
Geniox 10 24 x 20 24 x 20 24 x 20
Geniox 12 24 x 20 24 x 20 24 x 20 24 x 12 24 x 12 24 x 12
Geniox 15 24 x 24 24 x 24 24 x 24 24 x 12 24 x 12 24 x 12
Geniox 20 24 x 20 24 x 20 24 x 20 20 x 12 20 x 12 24 x 20 24 x 20 20 x 12
Geniox 25 24 x 24 24 x 24 24 x 24 24 x 20 24 x 20 24 x 20 24 x 20 20 x 20
Geniox 30 24 x 24 24 x 24 24 x 24 24 x 24 24 x 24 24 x 24 24 x 24 24 x 24
Geniox 35 24 x 24 24 x 24 24 x 24 24 x 24 24 x 12 24 x 24 24 x 24 24 x 24 24 x 24 24 x 12
Geniox 40 24 x 24 24 x 24 24 x 24 24 x 24 24 x 20 24 x 24 24 x 24 24 x 24 24 x 24 24 x 20
Geniox
Size
Baglterlocationandsize(HxW-Dimensionsininches)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
Geniox 10 24 x 20 24 x 20 24 x 20
Geniox 12 24 x 20 24 x 20 20 x 20 12 x 24 12 x 24 12 x 20
Geniox 15 24 x 24 24 x 24 24 x 24 12 x 24 12 x 24 12 x 24
Geniox 20 20 x 24 20 x 24 20 x 24 20 x 12 20 x 24 20 x 24 20 x 24 20 x 12
Geniox 25 24 x 24 24 x 24 24 x 24 24 x 20 20 x 24 20 x 24 20 x 24 20 x 20
Geniox 30 24 x 24 24 x 24 24 x 24 24 x 24 24 x 24 24 x 24 24 x 24 24 x 24
Geniox 35 24 x 24 24 x 24 24 x 24 24 x 24 24 x 12 24 x 24 24 x 24 24 x 24 24 x 24 24 x 12
Geniox 40 24 x 24 24 x 24 24 x 24 24 x 24 24 x 20 24 x 24 24 x 24 24 x 24 24 x 24 24 x 20
1st Row of Filters
2nd Row of Filters
3rd Row of Filters
Geniox
Size
Angledpanellterlocationandsize(HxW-Dimensionsininches)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
Geniox 10 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20
Geniox 12 24 x 24 24 x 20 24 x 20 24 x 24 24 x 20 24 x 20
Geniox 15 24 x 20 24 x 24 24 x 24 24 x 20 24 x 20 24 x 20
Geniox 20 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20
Geniox 25 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20
Geniox 30 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20 20 x 20
Geniox 35 24 x 24 24 x 24 24 x 24 24 x 24 24 x 12 24 x 24 24 x 24 24 x 24 24 x 24 24 x 12 24 x 24 24 x 24 24 x 24 24 x 24 24 x 12
Geniox 40 24 x 24 24 x 24 24 x 24 24 x 24 24 x 20 24 x 24 24 x 24 24 x 24 24 x 24 24 x 20 24 x 24 24 x 24 24 x 24 24 x 24 24 x 20
