Tarot 550 - 页 10

Motor
电机
Socket Screw
内六角螺丝
M3x8mm
Electrostatic Line
Mount hole
孔静电 线 安 装

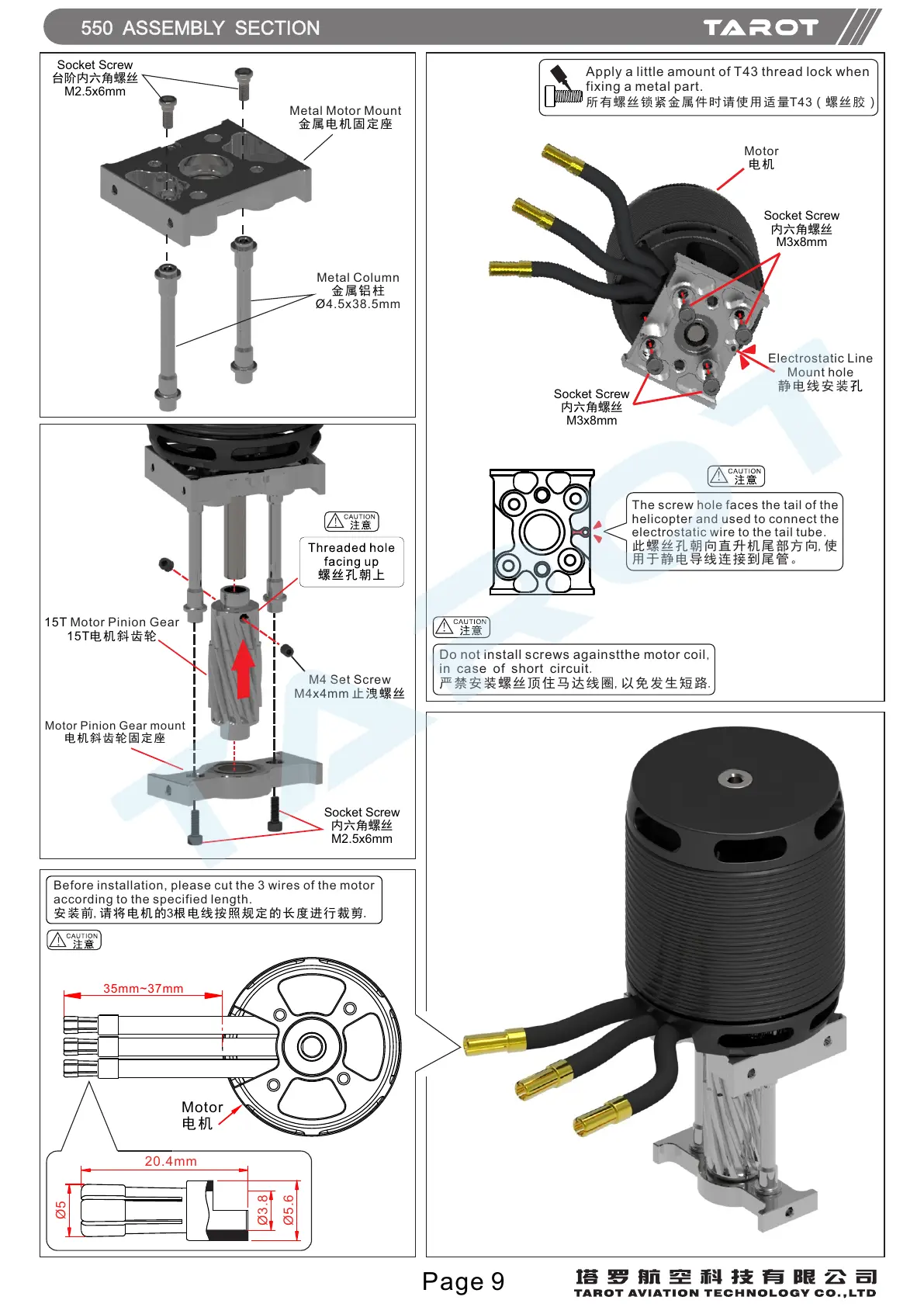

550 ASSEMBLY SECTION
15T Motor Pinion Gear
15T电 机斜齿轮
Before installation, please cut the 3 wires of the motor
according to the specified length.
安装 前,请将电机 的 根电 线按照规 定的长度 进行裁剪.3
Motor
电机
35mm~37mm
Socket Screw
台阶内六角螺丝
M2.5x6mm
Metal Motor Mount
金属 电机固定 座
Metal Column
金属 铝柱
Ø4.5x38.5mm
Ø5
Ø3.8 Ø5.6
20.4mm
Motor Pinion Gear mount
电机斜齿 轮固 定座
Do not install screws againstthe motor coil,
in case of short circuit.
严禁安 装 螺 丝 顶 住 马 达 线 圈,以 免 发 生 短 路.
The screw hole faces the tail of the
helicopter and used to connect the
electrostatic wire to the tail tube.
此螺 丝 孔 朝向直升机尾部方向,使
用于 静 电 导线连接到尾管。
Apply a little amount of T43 thread lock when
fixing a metal part.
所有 螺丝锁紧 金属件时 请使用适 量T43（螺 丝胶）
Socket Screw
内六角螺丝
M3x8mm
Page 9
Socket Screw
内六角螺丝
M2.5x6mm
M4 Set Screw
x4mm 止洩螺 丝M4
