Tarot 550 - 页 13

Socket Screw
内六角螺丝
M2x4mm
M2.5 NUT
六角防松螺母
M2.5x3.5mm
M2.5 NUT
六角防松螺母
M2.5x3.5mm
M2.5 NUT
六角防松螺母
M2.5x3.5mm
M2.5 NUT
六角防松螺母
M2.5x3.5mm
M2.5 NUT
六角防松螺母
M2.5x3.5mm

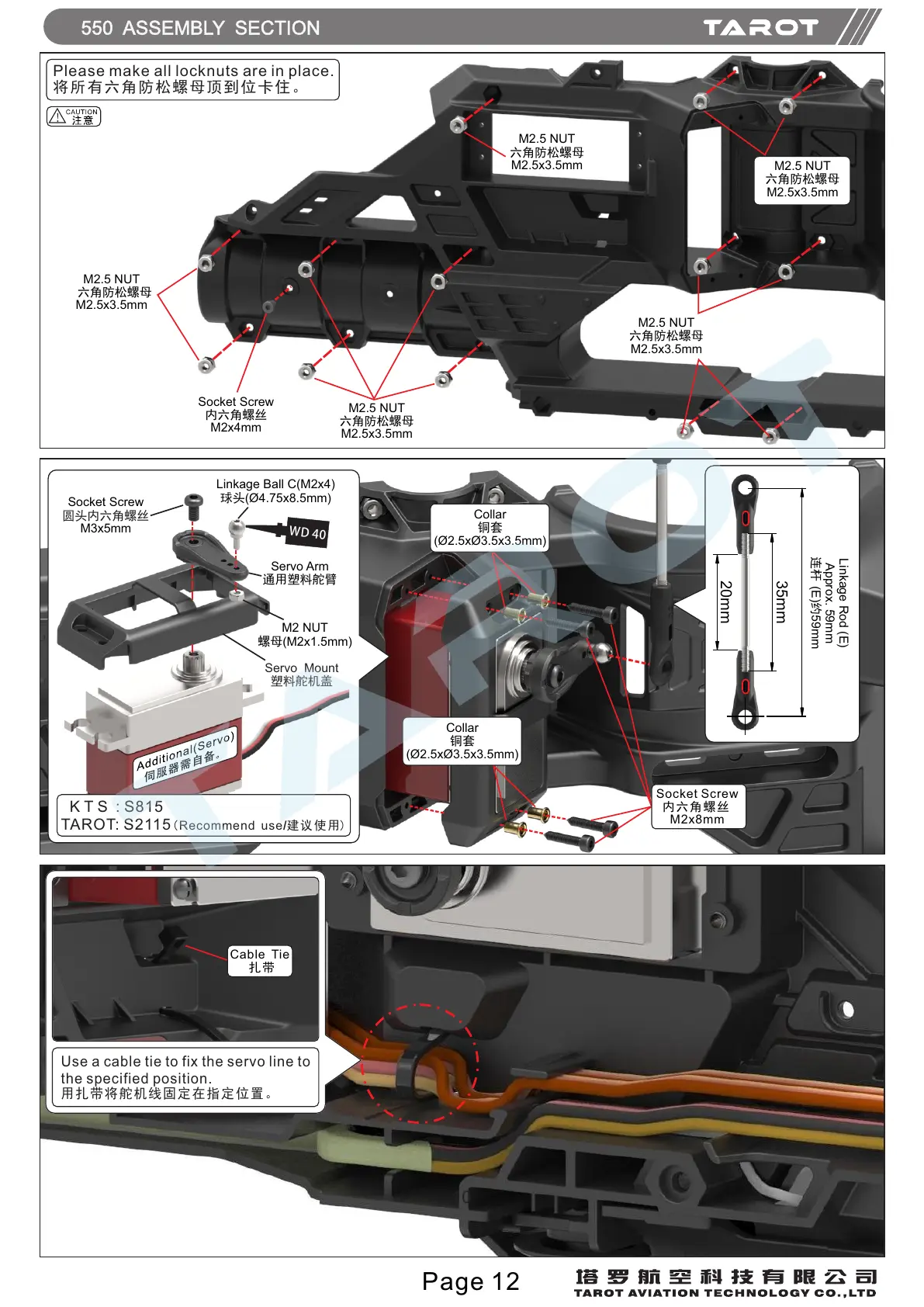

550 ASSEMBLY SECTION
10
Use a cable tie to fix the servo line to
the specified position.
用扎带将舵机线固 定 在指定位置。
Page 12
Please make all locknuts are in place.
将所有六角防松 螺母顶到位卡住。
Cable Tie
扎带
Collar
铜套
(Ø2.5xØ3.5x3.5mm)
Collar
铜套
(Ø2.5xØ3.5x3.5mm)
M2 NUT
螺母(M2x1.5mm)
Linkage Ball C(M2x4)
球头(Ø4.75x8.5mm)
Servo Mount
塑料舵机盖
Servo Arm
通用塑料舵臂
Socket Screw
圆头内六角螺丝
M3x5mm
35mm
20mm
Linkage Rod (E)
Approx. 59mm
连杆 (E)约59mm
Socket Screw
内六 角螺丝
M2x8mm
W
D4
0
K T S : S815
TAROT: S2115(Recommend use/建议使 用)
