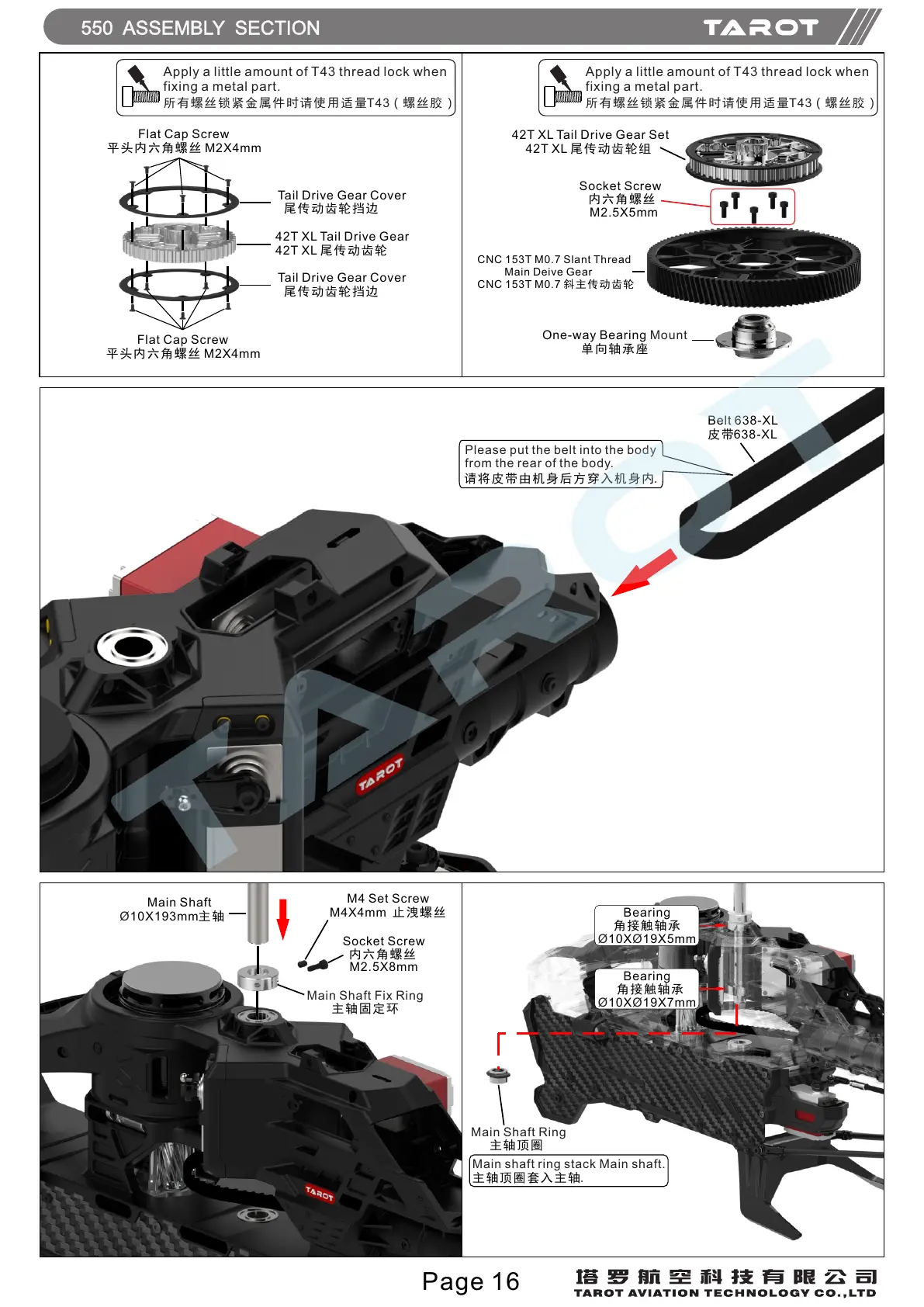

550 ASSEMBLY SECTION
Tail Drive Gear Cover
尾传 动齿轮挡 边
42Τ ΧL Tail Drive Gear
42Τ ΧL 尾传动 齿轮
Flat Cap Screw
平头 内六角螺 丝 Μ2Χ4mm
42Τ ΧL Tail Drive Gear Set
42Τ ΧL 尾传动 齿轮组
Socket Screw
内六 角螺丝
Μ2.5Χ5mm
One-way Bearing Mount
单向 轴承座
Tail Drive Gear Cover
尾传 动齿轮挡 边
Main Shaft
10Χ193mm主轴Ø
Main Shaft Fix Ring
主轴 固定环
M4 Set Screw
Μ4Χ4mm 止 洩螺丝
Socket Screw
内六 角螺丝
Μ2.5Χ8mm
Main Shaft Ring
主轴 顶圈
Main shaft ring stack Main shaft.
主轴 顶圈套入 主轴.
Bearing
角接 触轴承
10Χ 19Χ7mmØ Ø
请将 皮带由机 身后方穿 入机身内.
Flat Cap Screw
平头 内六角螺 丝 Μ2Χ4mm
Please put the belt into the body
from the rear of the body.
Bearing
角接 触轴承
10Χ 19Χ5mmØ Ø
Apply a little amount of T43 thread lock when
fixing a metal part.
所有 螺丝锁紧 金属件时 请使用适 量T43（螺 丝胶）
Apply a little amount of T43 thread lock when
fixing a metal part.
所有 螺丝锁紧 金属件时 请使用适 量T43（螺 丝胶）
CNC 153T M0.7 Slant Thread
Main Deive Gear
CNC 153T M0.7 斜 主传 动齿轮
Belt 638-XL
皮带638-XL
