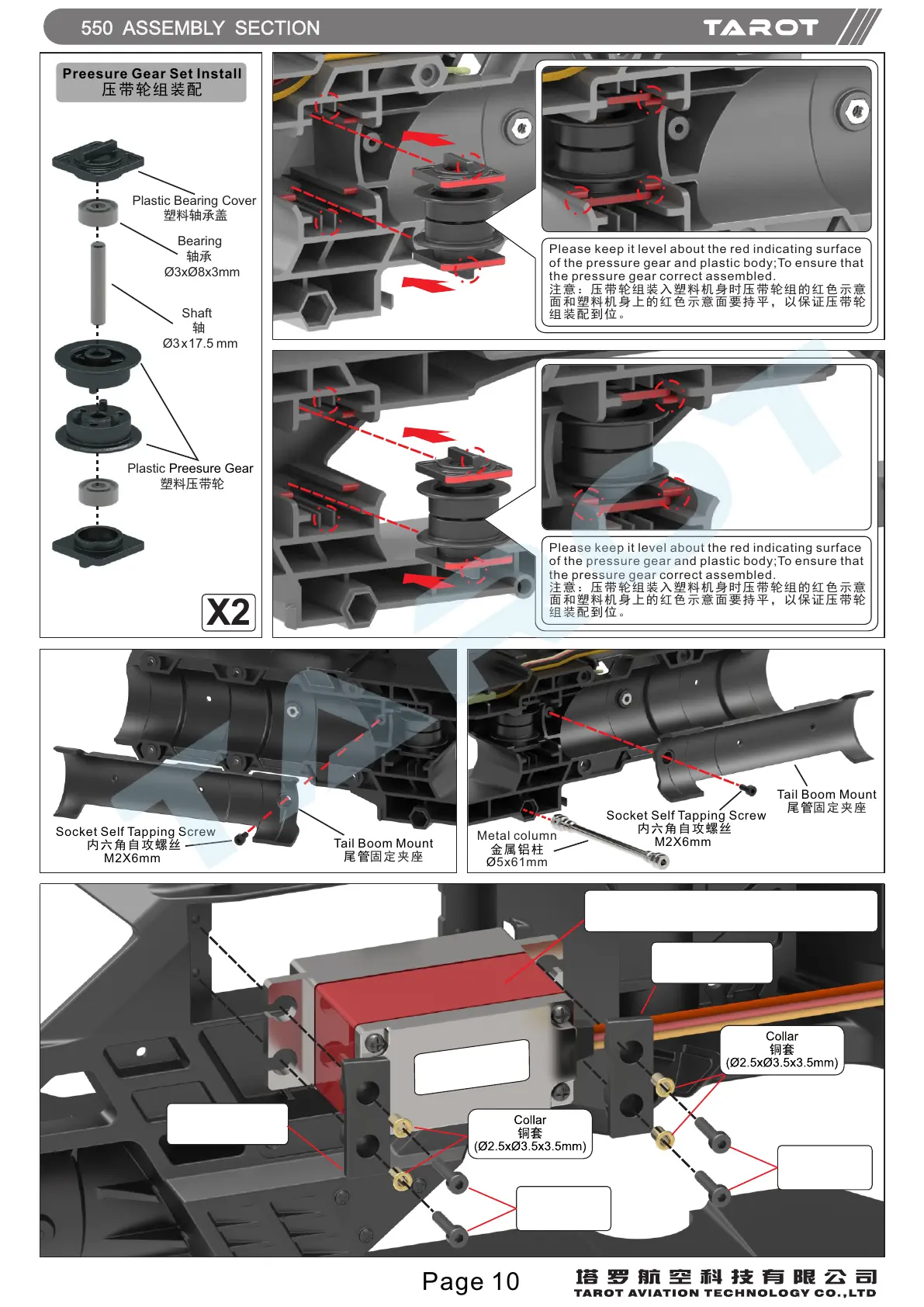

550 ASSEMBLY SECTION
X2
Bearing
轴承
3x 8x3mmØ Ø
Plastic Bearing Cover
塑料轴承盖
Shaft
轴
x mmØ3 17.5
Plastic Preesure Gear
塑料压带轮
Preesure Gear Set Install
压带轮组装配
Please keep it level about the red indicating surface
of the pressure gear and plastic body;To ensure that
the pressure gear correct assembled.
注意：压带 轮组装 入塑料 机身时 压带轮组 的红色 示意
面和塑料机 身上的 红色示 意面要 持平，以 保证压 带轮
组装配到位 。
Please keep it level about the red indicating surface
of the pressure gear and plastic body;To ensure that
the pressure gear correct assembled.
注意：压带 轮组装 入塑料 机身时 压带轮组 的红色 示意
面和塑料机 身上的 红色示 意面要 持平，以 保证压 带轮
组装配到位 。
Page 10
Tail Boom Mount
尾管固 定夹座
Metal column
金属 铝柱
Ø5x61mm
Socket Self Tapping Screw
内六 角自攻螺 丝
M2Χ6mm
Socket Self Tapping Screw
内六 角自攻螺 丝
M2Χ6mm
Tail Boom Mount
尾管固 定夹座
Servo Plate
单斜角舵机塑料垫片
Socket Screw
内六 角螺丝
M2x8mm
Socket Screw
内六 角螺丝
M2x8mm
Servo Plate
单斜角舵机塑料垫片
K T S : S815
TAROT: S2115(Recommend use/建议使 用)
A
d
dit
i
o
nal(
Servo)
伺服
器需⾃备
。
