Tarot 550 - 页 5

Battery
电池
Organize the wires.
将此处的电 线 整 理好.
Cable Tie
扎带
Cable Tie
扎带

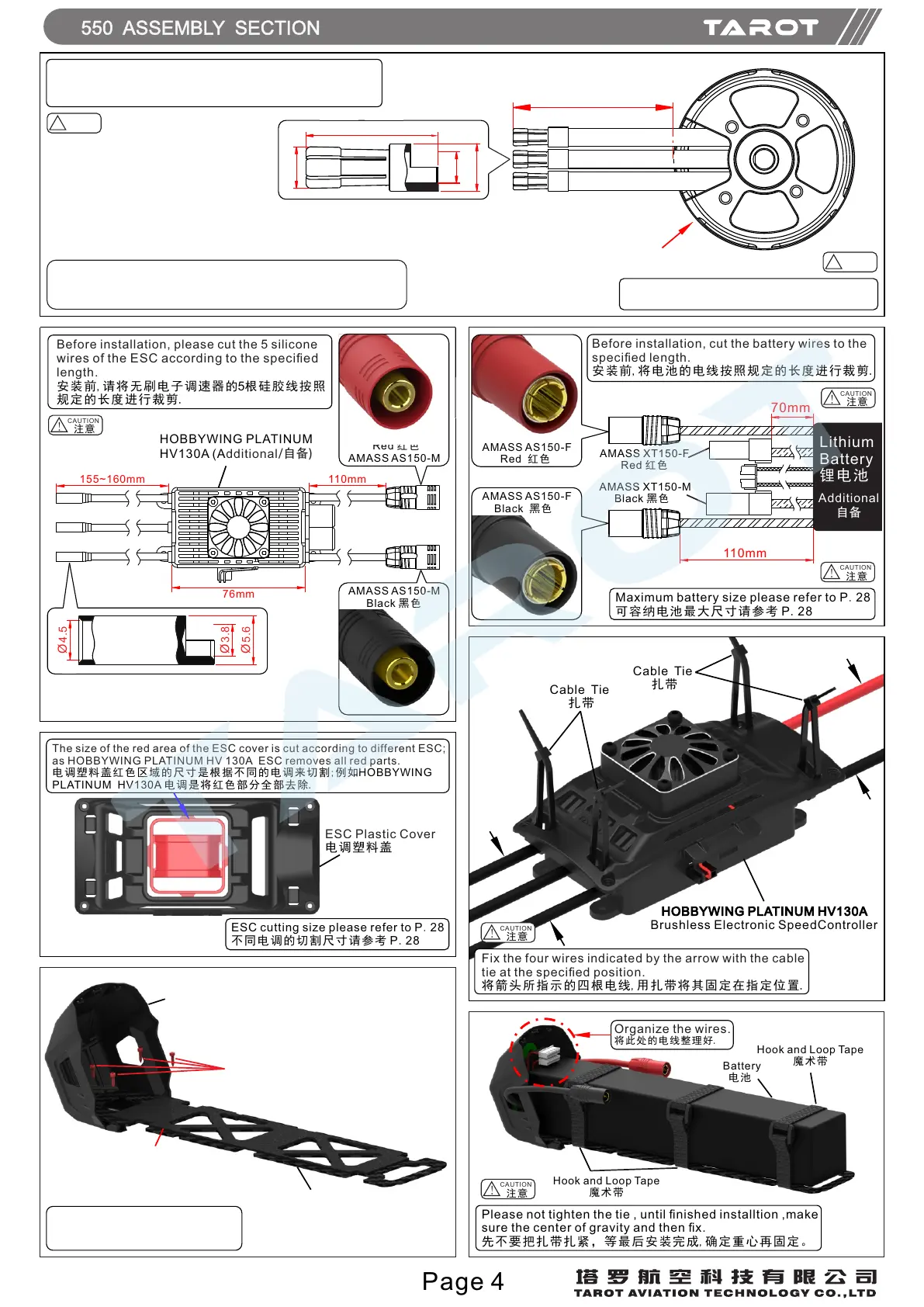

550 ASSEMBLY SECTION
ESC Plastic Cover
电调 塑料盖
The size of the red area of the ESC cover is cut according to different ESC;
as HOBBYWING PLATINUM HV 130A ESC removes all red parts.
电调塑 料盖红色区 域的尺 寸是 根据不 同的 电调来 切割;例 如HOBBYWING
PLATINUM HV130A 电调是 将红 色部分 全部 去除.
Before installation, please cut the 5 silicone
wires of the ESC according to the specified
length.
安装 前,请将无刷 电子调速 器的5根硅胶 线按照
规定 的长度进 行裁剪.
110mm
155~160mm
AMASS AS150-M
Black 黑 色
Ø4.5 Ø3.8 Ø5.6
Red 红色
AMASS AS150-M
76mm
CAUTION
!
注意
ESC cutting size please refer to P. 28
不同电调 的切割 尺寸 请参考 P.28
CAUTION
!
注意
HOBBYWING PLATINUM HV130A
Brushless Electronic SpeedController
Please not tighten the tie , until finished installtion ,make
sure the center of gravity and then fix.
先不 要把扎带 扎紧，等 最后安装 完成,确定重 心再固定 。
Fix the four wires indicated by the arrow with the cable
tie at the specified position.
将箭 头所指示 的四根电 线,用扎带将 其固定在 指定位置.
CAUTION
!
注意
110mm
70mm
Before installation, cut the battery wires to the
specified length.
安装 前,将电池的 电线按照 规定的长 度进行裁 剪.
AMASS AS150-F
Red 红色
AMASS AS150-F
Black 黑 色
CAUTION
!
注意
Maximum battery size please refer to P. 28
可容 纳电池最 大尺寸请 参考 P. 28
CAUTION
!
注意
AMASS XT150-F
Red 红色
AMASS XT150-M
Black 黑 色
Hook and Loop Tape
魔术带
Hook and Loop Tape
魔术带
Page 4
HOBBYWING PLATINUM
HV130A (Additional/⾃备)
Lithium
Battery
锂电池
Additional
⾃备
35mm~37mm
Ø5
Ø3.8 Ø5.6
20.4mm
Before installation, please cut the 3 wires of the motor
according to the specified length.
安装 前,请将电机 的 根电 线按照规 定的长度 进行裁剪.3
CAUTION
!
注意
Maximum motor size please refer to P.28
可容 纳电机最 大尺寸请 参考 P. 28
CAUTION
!
注意
Max.rotorhead rpm:2200 ; 旋翼转 速不要超2 200转.
Max.collective range:+/- 12 .
4030/4035 1000~1050KV=15T Motor Pinion Gear(电机齿) .
Motor
电机
( )
Additional
⾃备
make the anti-slip sticker to the
battery fixing plate with glue.
用胶水将止 滑 贴 粘在电池 固 定 板上.
Socket Self Tapping Screw
内六角 自攻螺 丝
M2Χ6mm
Battery Cover
电池罩
Battery fixed plate
电池固 定板
Slip-Proof Sticker
止滑贴
Red 红色
AMASS AS150-M
