ORDER NO. HAD8604460C8-A
Dolby NR-Equipped Double Cassette Deck RS- D225W

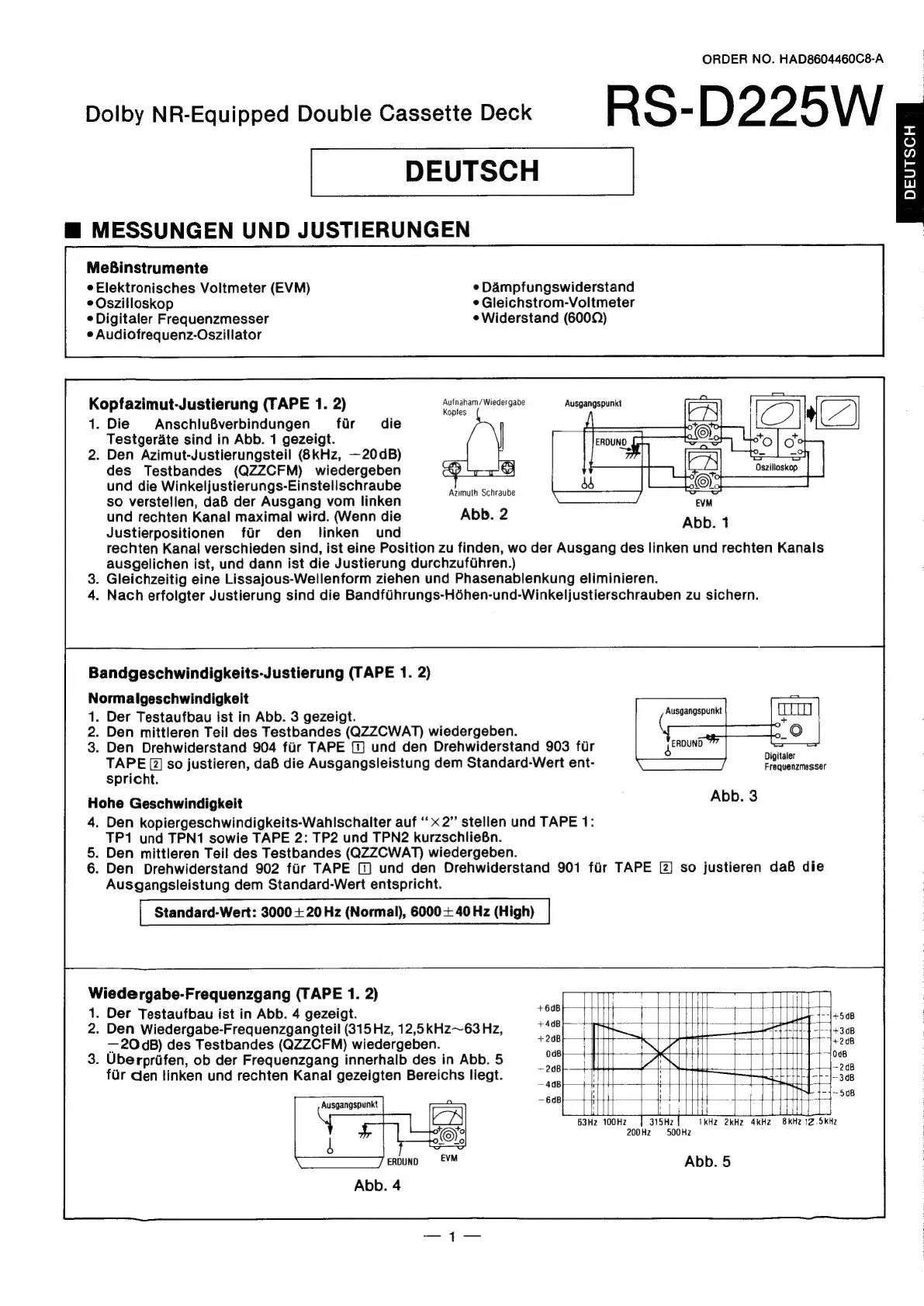

@ MESSUNGEN UND JUSTIERUNGEN
MeBinstrumente
e Elektronisches Voltmeter (EVM) ¢ Dampfungswiderstand
© Oszilloskop ¢Gleichstrom-Voltmeter
© Digitaler Frequenzmesser eWiderstand (6009)
¢ Audiofrequenz-Oszillator
DEUTSCH
Kopfazimut-Justierung (TAPE 1. 2) Autnaham/Wiedergabe Ausgangspunkt
Koptes
1. Die AnschluBverbindungen fir die
Testgerate sind in Abb. 1 gezeigt.
2. Den Azimut-Justierungsteil (@kHz, —20dB)
des Testbandes (QZZCFM) wiedergeben
und die Winkeljustierungs-Einstellschraube
so verstellen, daB der Ausgang vom linken
und rechten Kanal maximal wird. (Wenn die Abb. 2
Justierpositionen fir den linken und
rechten Kanal verschieden sind, ist eine Position zu finden, wo der Ausgang des linken und rechten Kanals
ausgelichen ist, und dann ist die Justierung durchzufihren.)
. Gleichzeitig eine Lissajous-Wellenform ziehen und Phasenablenkung eliminieren.
. Nach erfolgter Justierung sind die Bandfihrungs-Héhen-und-Winkeljustierschrauben zu sichern.
Azimuth Schraube
Bandgeschwindigkeits-Justierung (TAPE 1. 2)
Normalgeschwindigkeit
1. Der Testaufbau ist in Abb. 3 gezeigt.
2. Den mittleren Teil des Testbandes (QZZCWAT) wiedergeben.
3. Den Drehwiderstand 904 fir TAPE (1) und den Drehwiderstand 903 fur hon
TAPE la so justieren, daB die Ausgangsleistung dem Standard-Wert ent- Fru averneidl
spricht.
Hohe Geschwindigkeit
. Den kopiergeschwindigkeits-Wahlschalter auf “x2” stellen und TAPE 1:
TP1 und TPN1 sowie TAPE 2: TP2 und TPN2 kurzschlieBn.
. Den mittleren Teil des Testbandes (QZZCWAT) wiedergeben.
. Den Drehwiderstand 902 fir TAPE (J und den Drehwiderstand 901 fiir TAPE [2] so justieren daB die
Ausgangsleistung dem Standard-Wert entspricht.
Standard-Wert: 3000+ 20 Hz (Normal), 6000+ 40 Hz (High)
Abb. 3
Doe cena ae (TAPE 1. 2)
. Der Testaufbau ist in Abb. 4 gezeigt.
a Den Wiedergabe-Frequenzgangteil (315 Hz, 12,5kHZ~63 Hz,
— 20 dB) des Testbandes (QZZCFM) wiedergeben.
3. Uberpriifen, ob der Frequenzgang innerhalb des in Abb. 5
fir den tinken und rechten Kanal gezeigten Bereichs liegt.
63Hz 100Hz 315Hz 1kHz 2kHz 4kHz 8kHz 12.5kHz
200Hz 500Hz
Abb. 5
