Technics RS-M215

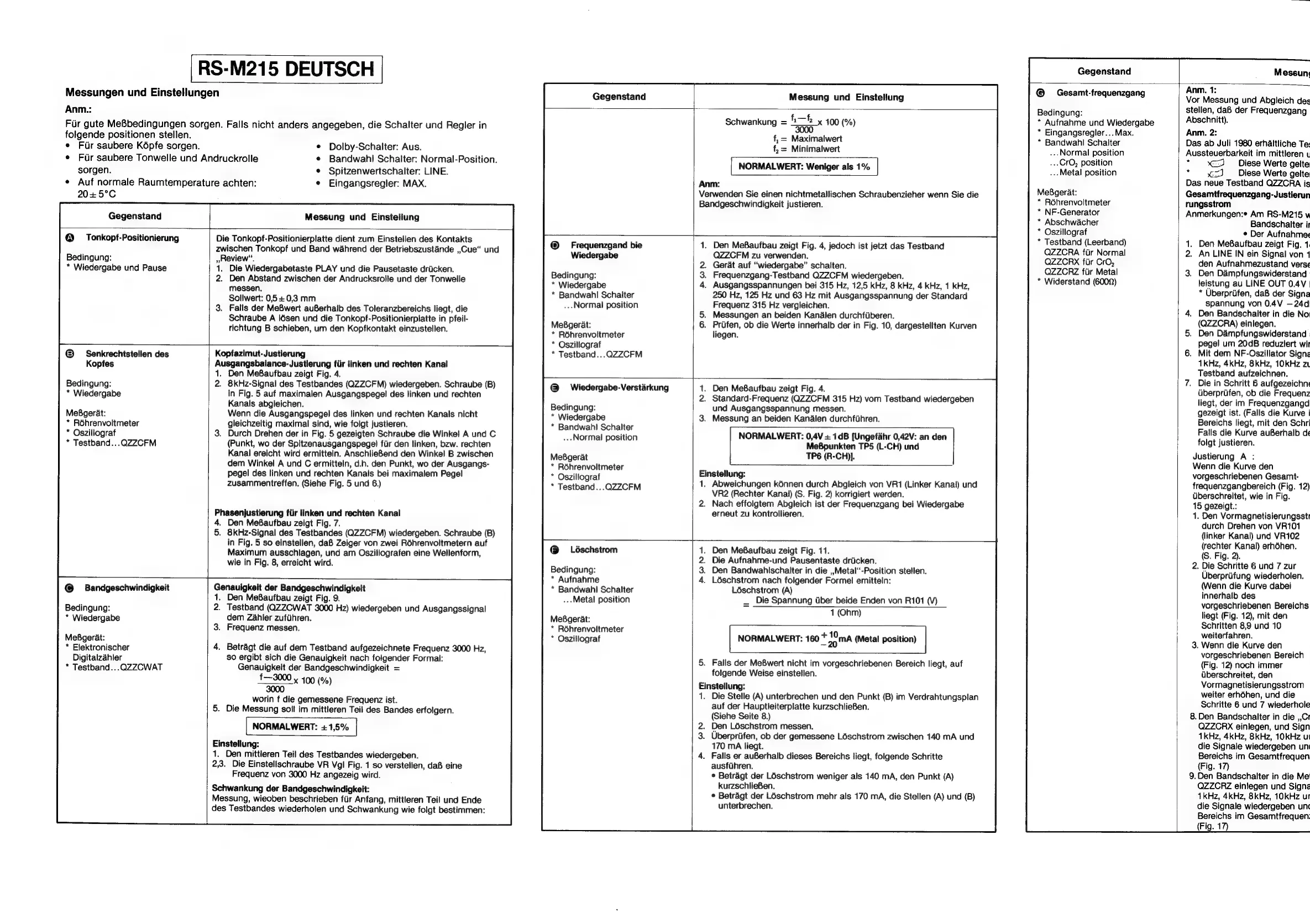

|RS-M215 DEUTSCH |
Messungen und Einstellungen
Anm.::
Fir gute MeBbedingungen sorgen. Falls nicht anders angegeben, die Schalter und Regler in
folgende positionen stellen.
e Far saubere Képfe sorgen.
e Dolby-Schalter: Aus.
e Fur saubere Tonwelle und Andruckrolle e Bandwahl Schalter: Normal-Position.
sorgen.
¢ Auf normale Raumtemperature achten:
20+ 5°C
Gegenstand
e Spitzenwertschalter: LINE.
e Ejingangsregler: MAX.
Messung und Einstellung
Gegenstand
Messung und Einstellung
Gegenstand
Meseun:
@® Tonkopf-Positionierung
Bedingung:
* Wiedergabe und Pause
Die Tonkopf-Positionierplatte dient zum Einstellen des Kontakts
zwischen Tonkopf und Band wahrend der Betriebszustande ,,Cue“ und
»Review".
1. Die Wiedergabetaste PLAY und die Pausetaste driicken.
2. Den Abstand zwischen der Andrucksrolle und der Tonwelle
messen.
Sollwert: 0,5 + 0,3 mm
. Falls der MeBwert auBerhalb des Toleranzbereichs liegt, die
Schraube A lésen und die Tonkopf-Positionierplatte in pfeil-
richtung B schieben, um den Kopfkontakt einzustellen.
© _ Senkrechtstellen des
Kopfes
Bedingung:
* Wiedergabe
MeBgerat:
* R&bhrenvoltmeter
* Oszillograf
* Testband...QZZCFM
Kopfazimut-Justierung
Ausgangsbalance-Justierung fiir linken und rechten Kanal
1. Den MeBaufbau zeigt Fig. 4.
2. 8kHz-Signal des Testbandes (QZZCFM) wiedergeben. Schraube (B)
in Fig. 5 auf maximalen Ausgangspegel des linken und rechten
Kanals abgleichen.
Wenn die Ausgangspegel des linken und rechten Kanals nicht
gleichzeitig maximal sind, wie folgt justieren.
. Durch Drehen der in Fig. 5 gezeigten Schraube die Winkel A und C
(Punkt, wo der Spitzenausgangspegel fiir den linken, bzw. rechten
Kanal ereicht wird ermitteln. AnschlieSend den Winkel B zwischen
dem Winkel A und C ermitteln, d.h. den Punkt, wo der Ausgangs-
pegel des linken und rechten Kanals bei maximalem Pegel
zusammentreffen. (Siehe Fig. 5 und 6.)
Phasenjustierung fiir linken und rechten Kanal
4. Den MeBaufbau zeigt Fig. 7.
5. 8kHz-Signal des Testbandes (QZZCFM) wiedergeben. Schraube (B)
in Fig. 5 so einstellen, daB Zeiger von zwei R6hrenvoltmetern auf
Maximum ausschlagen, und am Oszillografen eine Wellenform,
wie in Fig. 8, erreicht wird.
@ Bandgeschwindigkeit
Bedingung:
* Wiedergabe
MeBgerat:
* Elektronischer
Digitalzahler
* Testband...QZZCWAT
Genauigkeit der Bandgeschwindigkeit
1. Den MeBaufbau zeigt Fig. 9.
2. Testband (QZZCWAT 3000 Hz) wiedergeben und Ausgangssignal
dem Zahler zufiihren.
3. Frequenz messen.
4. Betragt die auf dem Testband aufgezeichnete Frequenz 3000 Hz,
so ergibt sich die Genauigkeit nach folgender Formal:
Genauigkeit der Bandgeschwindigkeit =
43000 x 199 (9%)
3000
worin f die gemessene Frequenz ist.
5. Die Messung soll im mittleren Teil des Bandes erfolgern.
NORMALWERT: + 1,5%
Einstellung:
1. Den mittleren Teil des Testbandes wiedergeben.
2,3.
Die
Einstellschraube
VR
Vgl
Fig.
1
so
verstellen,
daB
eine
Frequenz
von
3000
Hz angezeig
wird.
Schwankung der Bandgeschwindigkeit:
Messung, wieoben beschrieben fiir Anfang, mittleren Teil und Ende
des Testbandes wiederholen und Schwankung wie folgt bestimmen:
Schwankung = fick 100 (%)
3000
f, = Maximalwert
f, = Minimalwert
NORMALWERT: Weniger als 1%
Anm:
Verwenden Sie einen nichtmetallischen Schraubenzieher wenn Sie die
Bandgeschwindigkeit justieren.
@ _Frequenzgand bie
Wiedergabe
Bedingung:
* Wiedergabe
* Bandwahl Schaiter
...Normal position
MeBgerat:
* R6hrenvoltmeter
* Oszillograf
* Testband...QZZCFM
. Den MeBaufbau zeigt Fig. 4, jedoch ist jetzt das Testband
QZZCFM zu verwenden.
. Gerat auf “wiedergabe” schalten.
. Frequenzgang-Testband QZZCFM wiedergeben.
. Ausgangsspannungen bei 315 Hz, 12,5 kHz, 8 KHz, 4 kHz, 1 kHz,
250 Hz, 125 Hz und 63 Hz mit Ausgangsspannung der Standard
Frequenz 315 Hz vergleichen.
. Messungen an beiden Kandlen durchftiberen.
. Priifen, ob die Werte innerhalb der in Fig. 10, dargestellten Kurven
liegen.
@ Wiedergabe-Verstarkung
Bedingung:
* Wiedergabe
* Bandwahl Schalter
...Normal position
MeBgerat
* Rohrenvoltmeter
* Oszillograf
* Testband...QZZCFM
@ Léschstrom
Bedingung:
* Aufnahme
* Bandwahl Schalter
...Metal position
MeBgerat:
* R6hrenvoltmeter
* Oszillograf
. Den MeBaufbau zeigt Fig. 4.
. Standard-Frequenz (QZZCFM 315 Hz) vom Testband wiedergeben
und Ausgangsspannung messen.
. Messung an beiden Kanalen durchftthren.
Ein:
1.
2.
NORMALWERT: 0,4V + 1dB [Ungefahr 0,42V: an den
MeBpunkten TP5 (L-CH) und
TP6 (R-CH)].
stellung:
Abweichungen k6énnen durch Abgleich von VR1 (Linker Kanal) und
VR2 (Rechter Kanal) (S. Fig. 2) korrigiert werden.
Nach effolgtem Abgleich ist der Frequenzgang bei Wiedergabe
erneut zu kontrollieren.
. Den MeBaufbau zeigt Fig. 11.
. Die Aufnahme-und Pausentaste driicken.
. Den Bandwahischalter in die ,,Metal‘-Position stellen.
. Léschstrom nach folgender Formel emitteln:
5.
Ein:
Léschstrom (A)
= Die Spannung dber beide Enden von R101 (V)
1 (Ohm)
NORMALWERT: 160 + mA (Metal position)
Fails der MeBwert nicht im vorgeschriebenen Bereich liegt, auf
folgende Weise einstellen.
stellung:
. Die Stelle (A) unterbrechen und den Punkt (B) im Verdrahtungsplan
auf der Hauptleiterplatte kurzschlieBen.
(Siehe Seite 8.)
. Den Loéschstrom messen.
. Uberpriifen, ob der gemessene Léschstrom zwischen 140 mA und
170 mA liegt.
. Falls er auBerhalb dieses Bereichs liegt, folgende Schritte
ausfGhren.
* Betragt der L6schstrom weniger als 140 mA, den Punkt (A)
kurzschlieBen.
© Betragt der L6schstrom mehr als 170 mA, die Stellen (A) und (B)
unterbrechen.
© Gesamt-frequenzgang
Bedingung:
* Aufnahme und Wiedergabe
* Eingangsregler...Max.
* Bandwahl Schalter
...Normal position
...CrO, position
... Metal position
MeBgerat:
* Réhrenvoltmeter
* NF-Generator
* Abschwacher
* Oszillograf
* Testband (Leerband)
QZZCRA fiir Normal
QZZCRX fiir CrO,
QZZCRZ fir Metal
* Widerstand (6000)
Anm. 1:
Vor Messung und Abgleich des
stellen, daB der Frequenzgang
Abschnitt).
Anm. 2:
Das ab Juli 1980 erhaltliche Te:
Aussteuerbarkeit im mittleren t
.
x=
Diese
Werte
gelte
* x Diese Werte gelte:
Das neue Testband QZZCRA is
Gesamtfrequenzgang-Justierun
rungsstrom
Anmerkungen:* Am RS-M215 v
Bandschalter ir
¢ Der Aufnahmes
1. Den MeBaufbau zeigt Fig. 1.
2. An LINE IN ein Signal von 1
den Aufnahmezustand verse
3. Den Dampfungswiderstand
leistung au LINE OUT 0.4V |
* Uberpriifen, daB der Signa
spannung von 0.4V —24d|
4. Den Bandschalter in die No
(QZZCRA) einlegen.
5. Den Dampfungswiderstand |
pegel um 20dB reduziert wir
6. Mit dem NF-Oszillator Signe
1kKHz, 4kHz, 8kHz, 10KHz zt
Testband aufzeichnen.
7. Die in Schritt 6 aufgezeichne
uberpriifen, ob die Frequenz
liegt, der im Frequenzgangd
gezeigt ist. (Falls die Kurve i
Bereichs liegt, mit den Schri
Fails die Kurve auBerhalb de
folgt justieren.
Justierung A :
Wenn die Kurve den
vorgeschriebenen Gesamt-
frequenzgangbereich (Fig. 12)
uberschreitet, wie in Fig.
15 gezeigt.:
1. Den Vormagnetisierungsstr
durch Drehen von VR101
(linker Kanal) und VR102
(rechter Kanal) erhéhen.
(S. Fig. 2).
2. Die Schritte 6 und 7 zur
Uberprifung wiederholen.
(Wenn die Kurve dabei
innerhalb des
vorgeschriebenen Bereichs
liegt (Fig. 12), mit den
Schritten 8,9 und 10
weiterfahren.
3. Wenn die Kurve den
vorgeschriebenen Bereich
(Fig. 12) noch immer
Uberschreitet, den
Vormagnetisierungsstrom
weiter erhéhen, und die
Schritte 6 und 7 wiederhole
8.Den Bandschalter in die ,,Cr
QZZCRX einlegen, und Sign
1kHz, 4kHz, 8kHz, 10kKHz u!
die Signale wiedergeben un
Bereichs im Gesamtfrequen
(Fig. 17)
9. Den Bandschalter in die Me
QZZCRZ eintegen und Signe
1kHz, 4kHz, 8kHz, 10kHz ur
die Signale wiedergeben unc
Bereichs im Gesamtfrequen:
(Fig. 17)
