TechniSat DIGIDISH 33 Installation Instructions

32
N O
Kjære kunde
Du har valgt et kvalitetsprodukt fra TechniSat. For at kvaliteten skal holde seg i mange år, er
både festene og speilet laget av aluminium.
Speilet er spesielt utviklet for mottak av de digitale signalene fra ASTRA satellittene. Les
monteringsanvisningen nøye før du begynner med monteringen, slik at du kan oppnå en
optimal signalkvalitet.
Kontroller også om leveransen inneholder alle delen
e du trenger, før du begynner.

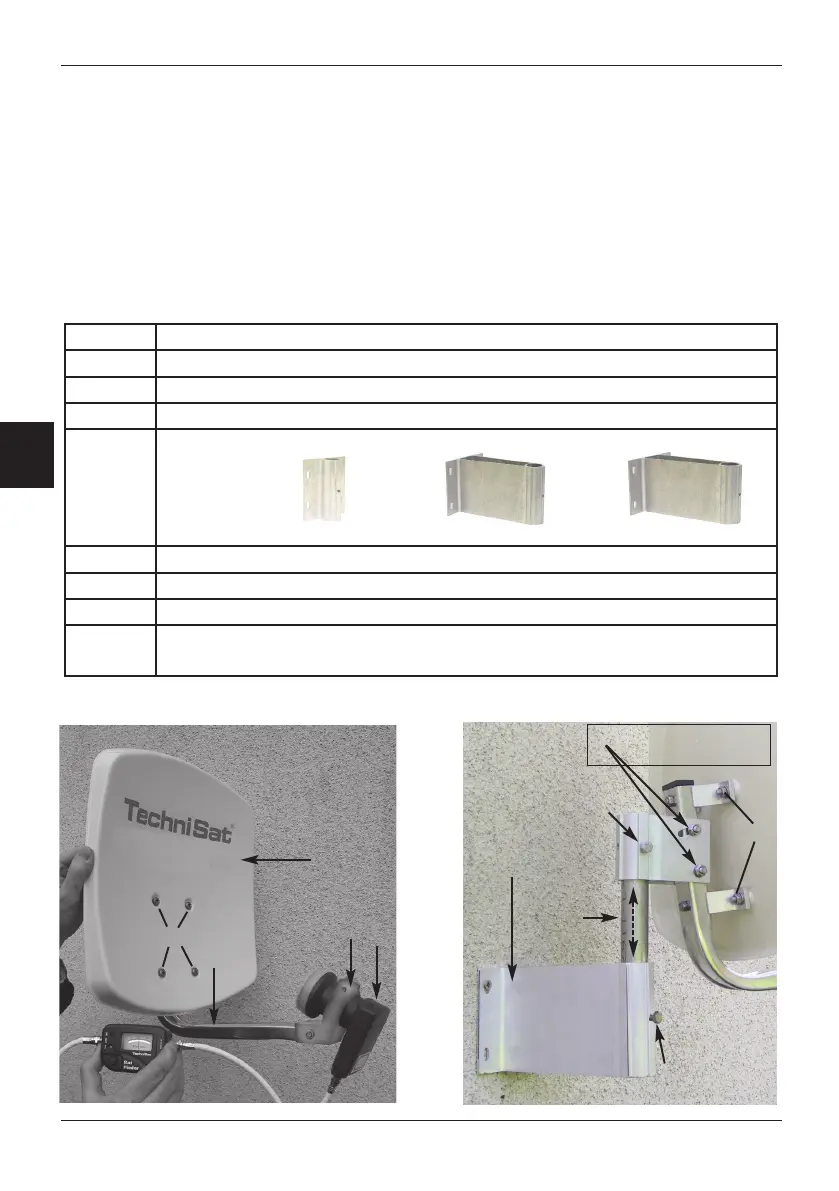

Følgende komponenter inngår i leveransen (se figur 1 og 2)
1
A
A
2
3
4
B
C
5
6
D Skruer til innstilling av ele-
vasjonsvinkelen
Figur 1
Figur 2
Pos. Komponent
1 1 AZ/EL-feste med LNB-rørklemme og dreibar profil
2 1 speil
3 1 avstandsstykke
4
1 veggfeste*:
5 1 LNB
6 1 LNB-rørklemme, 1 skrue M6x40, 1 skrue M6x16
A 4 skruer M6x15, 4 muttere M6, 4 skiver
10 m koaksialkabel med F-kontakter (følger kun med ved kjøp av et komplett
sett med receiver)
“kort” “mellomlang” “lang”ellereller
* innholdet varierer i forhold til hvilken pakke som ble valgt

TechniSat DIGIDISH 33 Specifications

General

Package weight	3200 g
Material	Aluminum
Product color	Beige
Frequency range	10.7 - 12.75 GHz
Antenna gain level (max)	30 dBi

Weight and Dimensions

Width	330 mm
Height	350 mm
Weight	2500 g
