TechniSat DIGIDISH 33 Installation Instructions

33
N O
1 Sammensetning av antennens deler
Parabolantennen blir levert delvis ferdig montert, slik at kun speilet (Pos. 2) og avstands-
stykket (Pos. 3) må monteres.
Begynn med å feste speilet til AZ/EL-festet (Pos.1) med de tilhørende skruene (A). Deretter
må du løsne skruen (B) på den dreibare profilen for å montere avstandsstykket. Monter så
LNBen (pos. 5) med LNB-rørklemmen (pos. 6 ) på LNB-holderen. (Se
fig. 1.)
2 Montering
Valg av posisjon
a) Sørg for at du velger en monteringsposisjon med fri sikt mot sør, slik at du kan motta
signaler fra satellittposisjonen ASTRA 19,2° Øst.

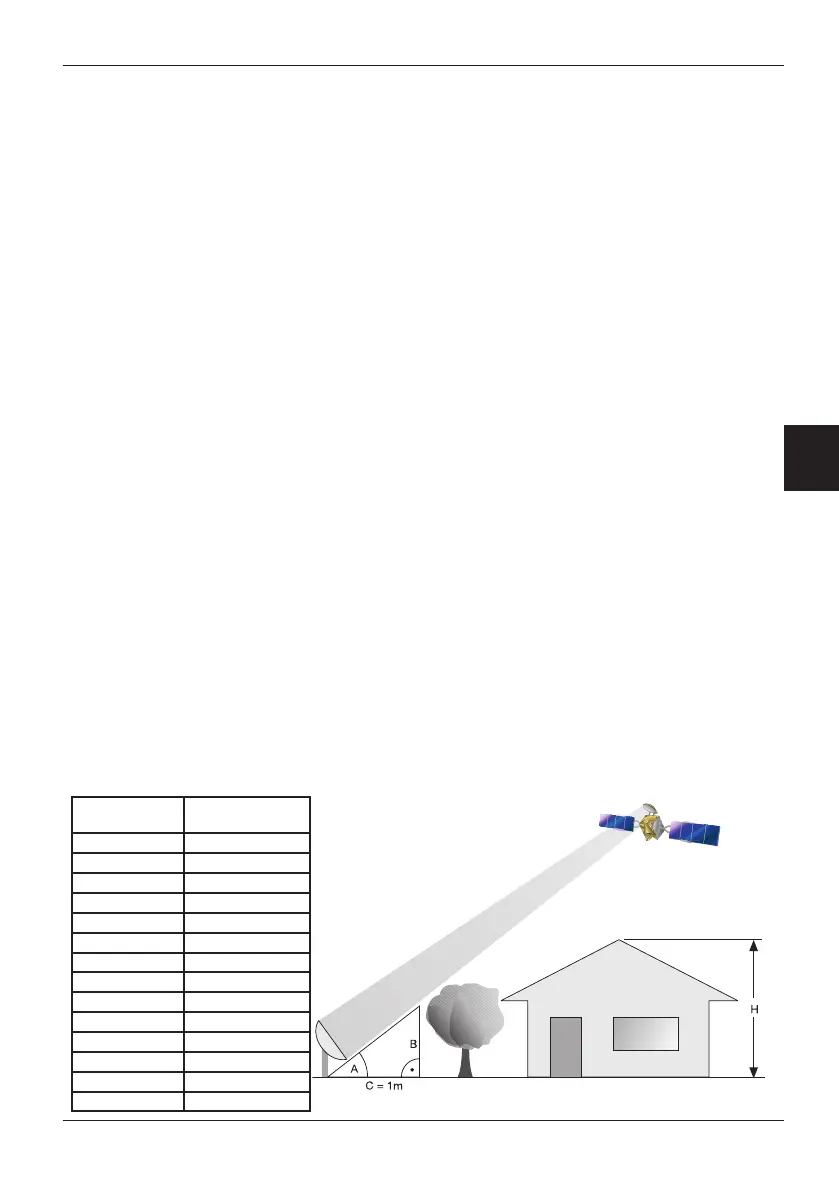

Bildet under hjelper deg med å finne ut om du har beregnet nok avstand til gjenstan-
der som eventuelt kan sperre sikten, slik at du kan forhindre at disse gjenstandene
svekker mottaket. Hvis du monterer antennen under en terrass
e, må du passe på at
terassen ikke sperrer for mottaket.
b) Fest veggfestet (pos. 4) vannrett der du ønsker å montere antennen.
Du bør velge festemateriell (skruer, plugger osv.) ut i fra hva slags
underlag antennen monteres på, slik at den sitter godt. Siden det
finnes et så stort utvalg av murtyper, følger det ikke med noe feste-
materiell til montering av veggfestet.
c) Løsne skruen (C) på veggholderen,
og før deretter parabolantennens avstands-
stykke inn i veggholderen.
Vinkel A
(elevasjon)
Stigning B
(cm per m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13

TechniSat DIGIDISH 33 Specifications

General

Package weight	3200 g
Material	Aluminum
Product color	Beige
Frequency range	10.7 - 12.75 GHz
Antenna gain level (max)	30 dBi

Weight and Dimensions

Width	330 mm
Height	350 mm
Weight	2500 g
