TechniSat DIGIDISH 33 Installation Instructions

39
D K
1 Montering af den udvendige enhed
Den udvendige enhed er delvist formonteret ved levering, så du udelukkende behøver at
montere spejlet (pos. 2) og mellemstykket (pos. 3).
Fastgør først spejlet med skruerne (A) på AZ/EL-holderen (pos. 1). Løsn derefter skruen
(B) på den drejelige profil for at montere mellemstykket. Montér tilsluttende LNB’en
(pos. 5) vha. LNB-bøjlen (pos. 6) ifølge illustration 1 på
LNB-holderen.
2 Opsætning
Valg af opsætningssted
a) Sørg for at der fra det valgte monteringssted er frit udsyn mod syd for at modtage
satellitpositionen ASTRA 19,2° øst.

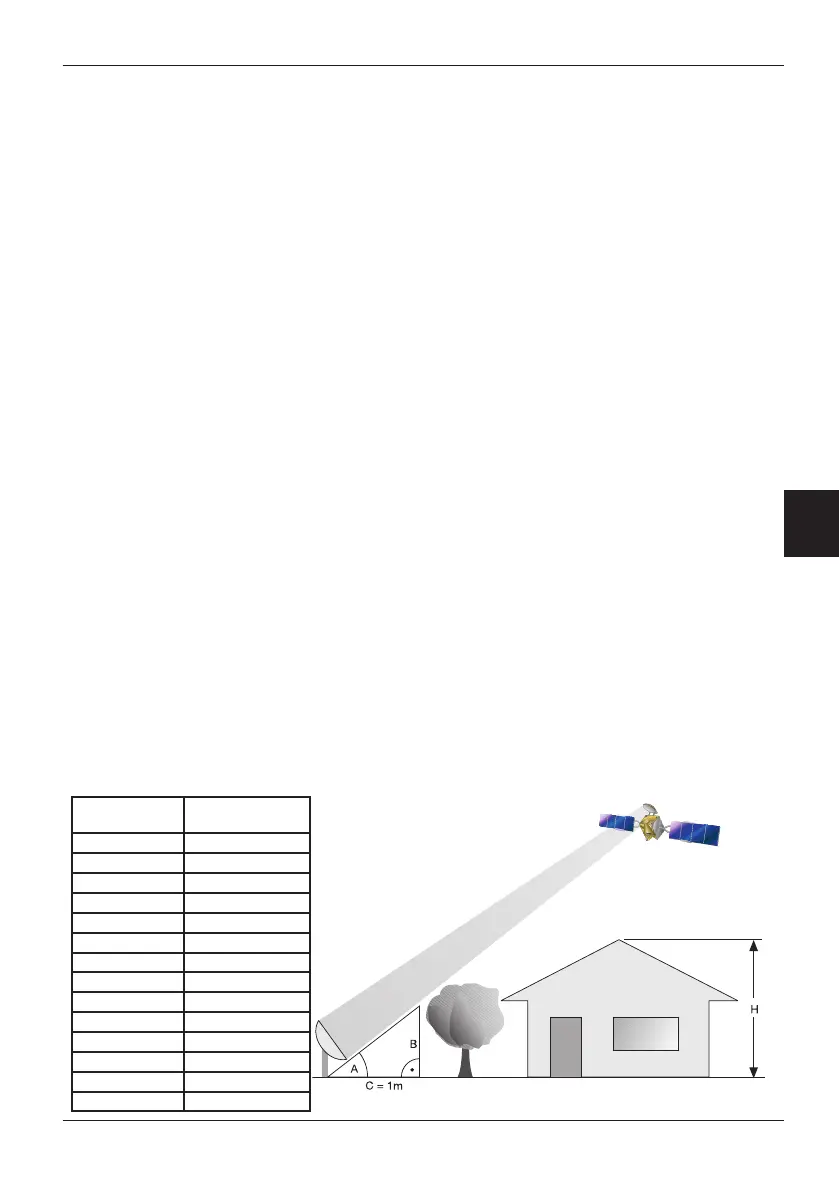

Ved hjælp af grafikken nedenfor kan du se om den tilstrækkelige afstand til tilstøden-
de hindringer er overholdt, for at undgå svag modtagelse pga. hindringer. Sørg for
at spejlet ved montering under en terasse ikke dækkes af et frem
ragende tag.
b) Fastgør vægholderen (pos. 4) vandret på det valgte sted.
For at sikre at den udvendige enhed fastholdes optimalt, bør fast-
gøringsmaterialet (skruer, rawlplugs, osv.) til monteringsoverfladen
udvælges tilsvarende. På grund af de mange forskellige murværk,
medfølger der ikke fastgøringsmateriale til montering af vægholde-
ren.
c) Løsn skruen (C) på vægholderen og isæt den udvendige enhed m
ed mellemstykket.
Vinkel A
(elevation)
Stigning B
(cm pr. m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13

TechniSat DIGIDISH 33 Specifications

General

Package weight	3200 g
Material	Aluminum
Product color	Beige
Frequency range	10.7 - 12.75 GHz
Antenna gain level (max)	30 dBi

Weight and Dimensions

Width	330 mm
Height	350 mm
Weight	2500 g
