40
D K
3 Sikkerhedsanvisninger
Ved installering skal de pågældende EU-normer og VDE-bestemmelser overholdes for at
sikre elektrisk sikkerhed (f.eks. VDE 0855, del 1).
Rådfør igf. med din faghandler.
4. Montering af F-stik
Advarsel!
Montér F-stikkene på modtageranlægget i ikke-strømførende tilstand!
Vær yderst forsigtig ved montering af F-stikkene for at undgå funktionsfejl eller forstyrrelse af
Sat-modtageren pg
a. forkert stikmontering.

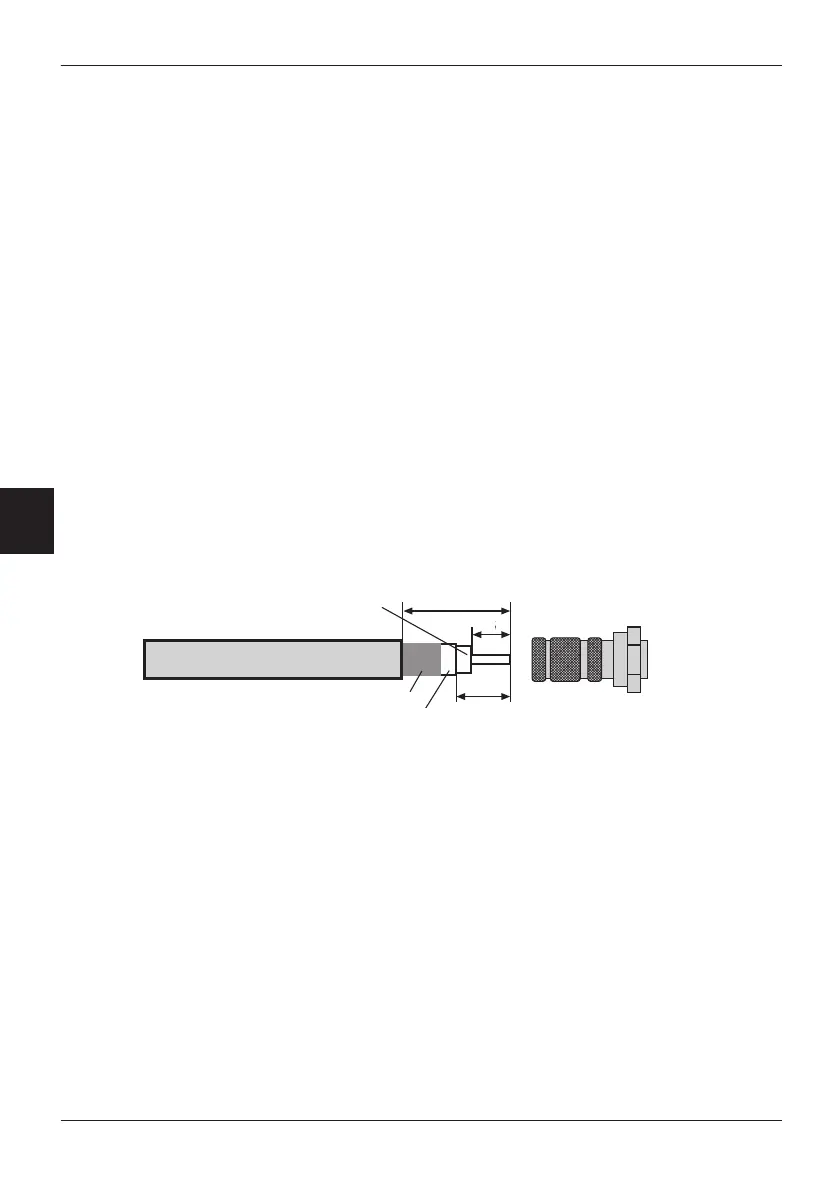

Se også illustration 3 til teksten.
> Fjern isoleringen på kabelenden vha. en skarp kniv til en længde på 6 mm ind til
inderlederen. Sørg for at inderlederen ikke bliver beskadiget.
> Fjern overskydende tråde på fletskærmen.
> Fjern nu 10 mm af den ydre kunststofkappe for at blotlægge fletskærmen. Sørg for at
fletskærmen ikke bliver beskadiget.
> Sørg for at trådene fra fletskærmen
ikke berører inderlederen.
> Drej nu forsigtigt F-stikket på kablet indtil inderlederen lukker med den forreste kant
på F-stikket.
Kontrollér til sidst endnu en gang at ingen af trådene fra fletskærmen berører kablets
inderleder. F-stikket er nu korrekt monteret.
5. Indstilling af den udvendige enhed
Indstilling af den udvendige enhed bør udføres ved hjælp af et måleapparat.
Indstillingen er også mulig m
ed den mere fordelagtige TechniSat SatFinder
(artikel-nr. 0000/3045).
Hvis ingen af disse er tilgængelige, kan indstillingen udføres på følgende måde vha. en digi-
tal modtager og et tv-apparat.
1. Forbind LNB’en og modtageren med et egnet koaksialkabel.
2. Tilslut modtageren til tv-apparatet og indstil modtageren til en programplads hvor den
ønskede satellit kan modtages (f.eks. ARD for ASTRA).
skruebart
F-stik
20mm
fri for tråde
trådfletværk
sølvpapir
6
10
Illustration 3
