TechniSat DIGIDISH 33 Installation Instructions

41
D K
3. Se elevationsvinklen for opstillingsstedet i AZ/EL-tabellen (se kapitel 6) Dette er
f.eks. for satelliten ASTRA 19,2° øst i Daun 31,29°.
Da det for din udvendige enhed drejer sig om et offset-spejl, indstilles ikke den regi-
strerede elevationsvinkel, men en for spejlet tilpasset vinkel. Dette beregnes såle-
des:
Elevationsvinkel - offsetvinkel = Vinkel for indstilling
Offsetvinklen for DigiDish 33 hh
v. DigiDish 45 udgør 30°.
Således udgør for en DigiDish 33 hhv. 45 f.eks. i Daun en vinkel på:
31,29° - 30° = 1,29°
4. Løsn skruerne (D) på den drejelige profil så den udvendige enhed kan bevæges op

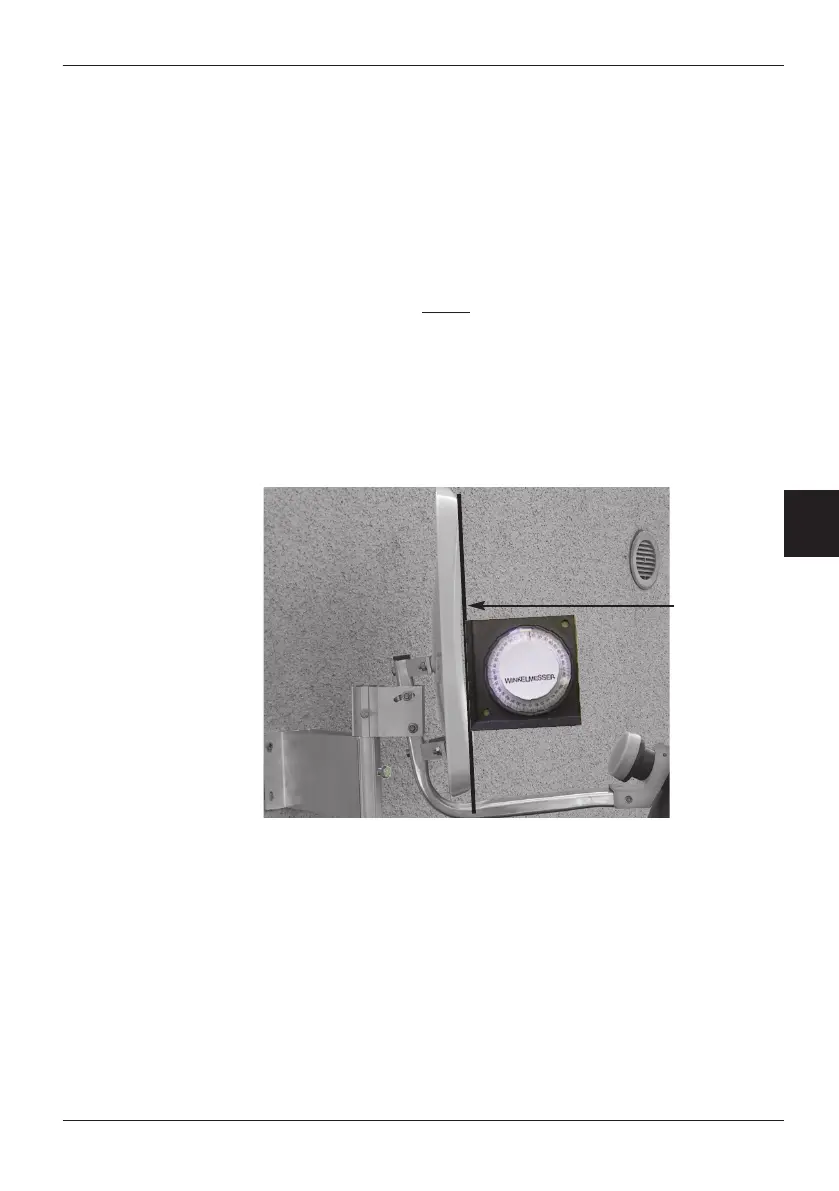

hhv. ned. Læg en lige lægte over spejlet ifølge illustration 4. Indstil den fastsatte vin-
kel vha. en vinkelmåler.
Illustration 4
5. Løsn nu skruen (C) hhv. (B) på den drejelige profil, og drej spejlet langsomt mod
øst eller vest (azimutvinkel), indtil tv-billedet modtages.
6. Nu mangler blot finjustering af spejlet. Hertil
er det hensigtsmæssigt at hente trans-
ponder-info (se betjeningsvejledningen for digitalmodtageren).
7. Ændr nu forsigtigt azimut (øst/vest)- og elevationsvinklen således at du opnår et
maksimalt udslag for niveau- hhv. kvalitetsangivelsen.
8. Fastgør nu alle skruerne og sørg for at modtagelsen herved ikke forværres.
Spejlet er nu færdig monteret og indstillet optimalt til den ønskede satellit.
mållægte

TechniSat DIGIDISH 33 Specifications

General

Package weight	3200 g
Material	Aluminum
Product color	Beige
Frequency range	10.7 - 12.75 GHz
Antenna gain level (max)	30 dBi

Weight and Dimensions

Width	330 mm
Height	350 mm
Weight	2500 g
