Français
23
S1
A
S2
S3

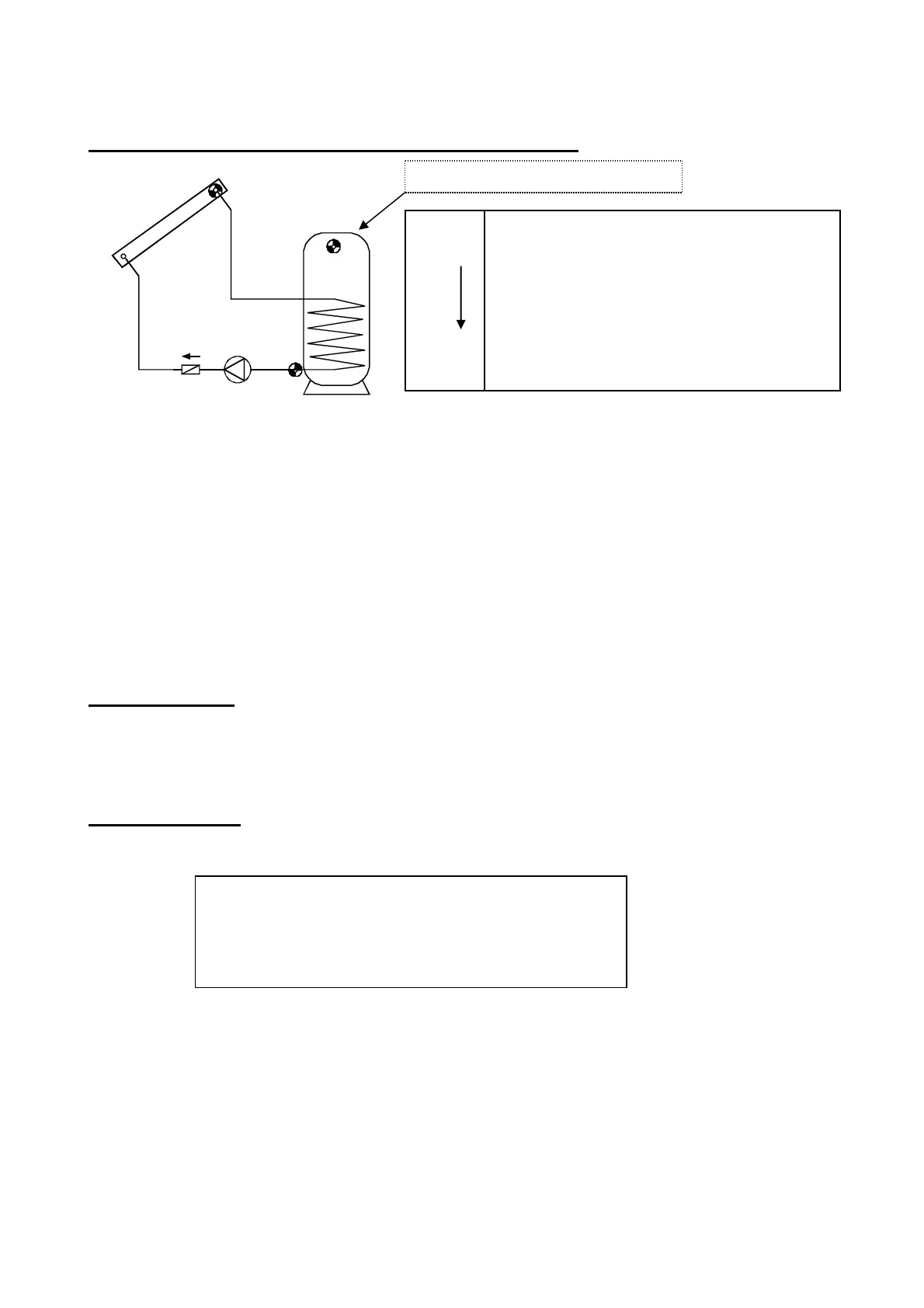

Schémas hydrauliques
Installation solaire - Programme 0 = Réglage usine
La pompe solaire A fonctionne quand S1 est supérieure à S2 de l’écart de température
diff et que S2 n’a pas encore dépassé le seuil max.
De plus, la pompe est dotée d’une fonction de sécurité supplémentaire: lors d’un arrêt, de
la vapeur peut se former dans le système, mais au moment du redémarrage automatique, la
pompe ne dispose de la pression requise pendant la phase de vapeur pour relever le niveau
du liquide jusqu’au circuit aller du collecteur (le point le plus élevé du système), ce qui repré-
sente une charge considérable pour la pompe. La fonction de déconnexion en cas de sur-
chauffe du collecteur permet de bloquer la pompe à partir d’un seuil de température détermi-
né sur la sonde du collecteur jusqu’à ce que la température soit à nouveau en-deçà d’un
second seuil qui est également réglable. Les réglages par défaut déterminés à l’usine sont
130°C pour le déclenchement du blocage et 110°C pour la libération. Les réglages peuvent
être modifiés à partir du menu MEN, au sous-menu SYS PF/CET (surchauffe du collecteur).
Programme 1:
Ce programme confère à l’installation solaire une limitation de l’accumulateur supplémen-
taire max2 via la sonde S3. En particulier si la sonde de référence S2 est montée à la sortie
de retour de l’échangeur thermique, car, dans ce cas, il n’est pas possible de connaître avec
certitude la température réelle de l’accumulateur pour que la déconnexion ait lieu à temps.
Programme 2 :
Comme pour le programme 0, avec cependant demande de brûleur 10 V en plus via S3 au
niveau de la sortie de commande.
A = S1 > (S2 + diff) & S2 < max
Sortie de commande COP : 10 V = S3 < min2 (brûleur marche)
0 V = S3 > max2 (brûleur arrêt)
Par la suite, le relais auxiliaire HIREL-STAG transmis sans potentiel par la demande de brû-
leur peut être relié à la sortie de commande. La sortie de commande active est indiquée par
un symbole de brûleur clignotant sur l'écran.
S1
S2
max
diff
Réglages nécessaires :
max Limitation ACC S2
max2 … Voir tous le programme 1 ou 2
min2 … Voir tous le programme 2
diff … Coll. S1 – ACC S2
Réglages nécessaires supplémentaires :
max2 … COP arrêt (0V) S3 (RU = 65°C)
min2 … COP marche (10V) S3 (RU = 40°C)
S3 pour le programme 1 et 2
