Français
26
A
e.c.
e.f.

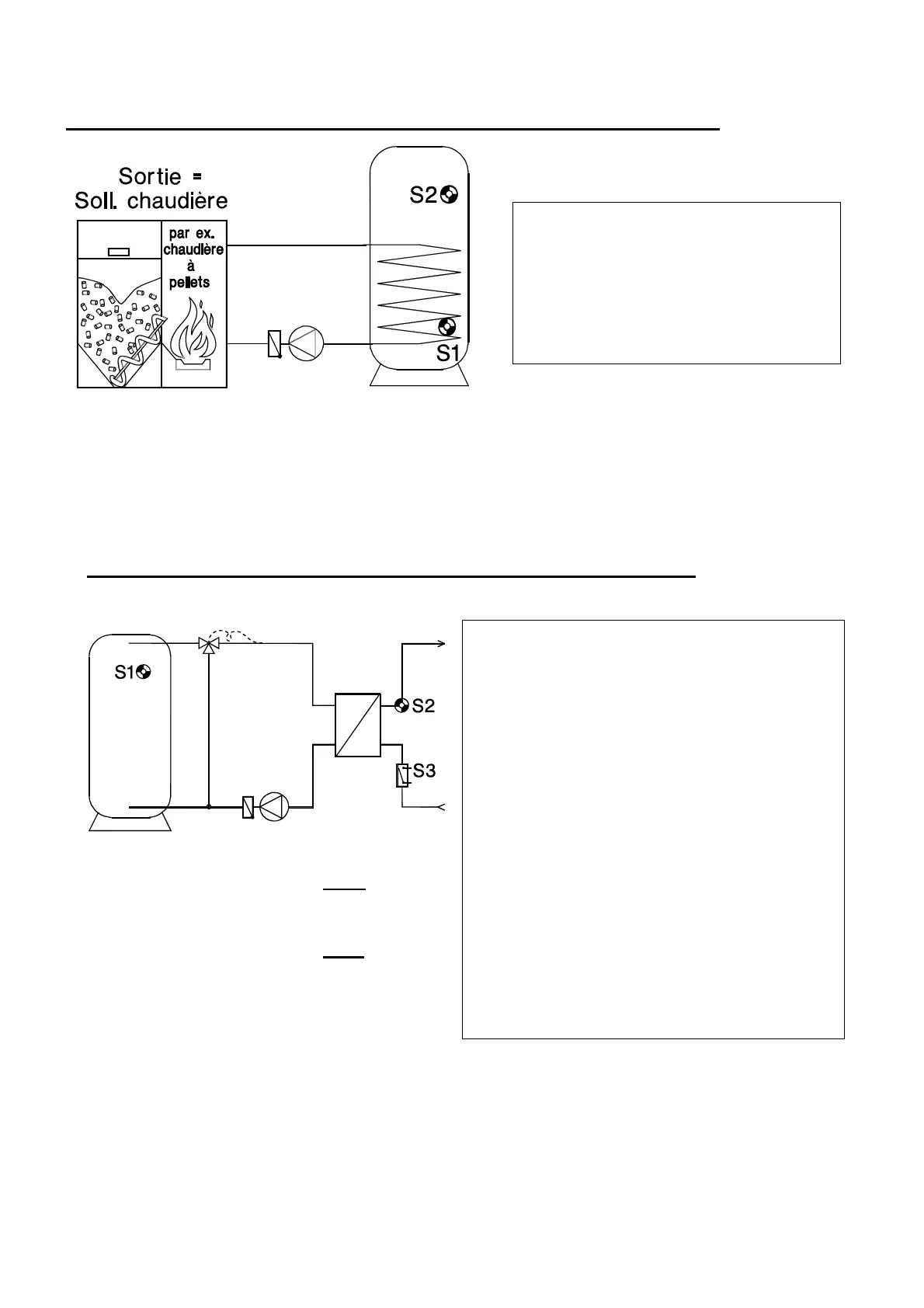

Sollicitation du brûleur avec circuit de retenue – Programme 12
La sortie commute quand S2 est < min et se désactive quand S1 est > max. Cela signi-
fie que la chaudière est sollicitée quand S2 est en-deçà de min dans la partie supérieure
de l’accumulateur et qu’elle est arrêtée lorsque S1 dépasse max dans la partie inférieure.
La borne de sortie n’est pas libre de potentiel.
Préparation d’eau chaude sanitaire – Programme 16, 17, 18
(uniquement pour la version de vitesse ESR31-D)
Schéma pour programme 16 sans contac-
teur de débit S3
Schéma pour programme 17 avec contac-
teur de débit S3
Réglages nécessaires :
max … Limitation ACC S1
(RU = 65 °C)
min … seuil de mise en marche S2
(RU = 40 °C)
Réglages nécessaires :
DVA … valeur de consigne de la régulation
de la valeur absolue S2
DVD … La valeur de consigne de la régula-
tion de la différence S1–S2
Programme 17: Réglage du capteur 3
comme entrée numérique au menu
MEN/Sensor
Programme 18 : réglage du capteur S2 en
tant que VTS (capteur de températures
Vortex) et du capteur S3 en tant que VF2
(débiteur volumique Vortex) au menu
MEN/Capteur
Menu PAR : seuil min du débit en in l/h
(RU = 5 l/h)
autres réglages éventuels à partir du menu
PSC (PRO/INT/DIF/MIN/MAX)
