Technische Alternative ESR 31 - Control de la Válvula de Ventilación - Programa 8, 9

Español
55

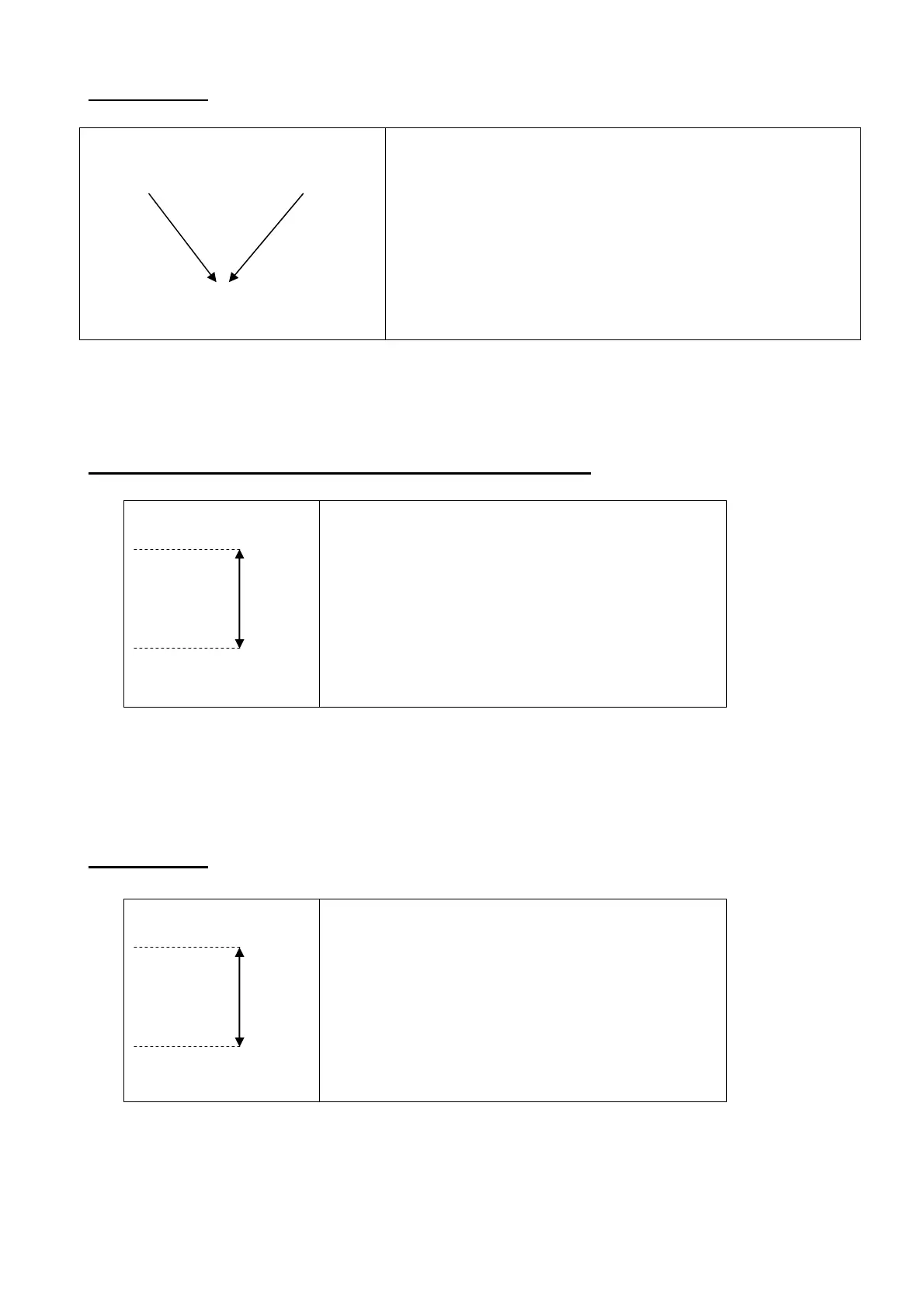

Programa 7
S1 S3
min min 2
diff diff 2
S2
max
Ajustes necesarios:
máx … limitación AC S2
mín … temp. conexión generador de energía 1 S1
mín2 …temp. conexión generador de energía 2 S3
diff … generador de energía 1 S1 – AC S2
diff2 … generador de energía 2 S3 – AC S2
Funcionamiento de la bomba de carga con un umbral adicional mín2 mediante el sensor
S3 y la diferencia de temperatura diff2 entre S3 y S2. Esto permite la conexión de dos
generadores de energía (S1 y/o S3).
Control de la válvula de ventilación - Programa 8
A = ON
S1 max
A = OFF
S1 min
A = ON
Ajustes necesarios:
máx … umbral superior de conexión S1
mín … umbral inferior de conexión S1
La salida conmuta si S1 > máx o < mín. Una bomba de calor aire-agua recibe, así, la
corriente de aire del colector subterráneo a través de una válvula, si se da una temperatura
exterior superior a máx (regeneración) o inferior a la temperatura exterior mín (calefacción).
S2 y S3 no tienen ninguna función.
Programa 9
A = OFF
S1 max
A = ON
S1 min
A = OFF
Ajustes necesarios:
máx … limitación superior S1
mín … limitación inferior S1
La salida conmuta en caso de que S1 < máx y > mín. Mientras que el programa 8
conmuta por encima y por debajo de la ventana de temperatura, el programa 9 conmuta
dentro de la ventana de temperatura.
