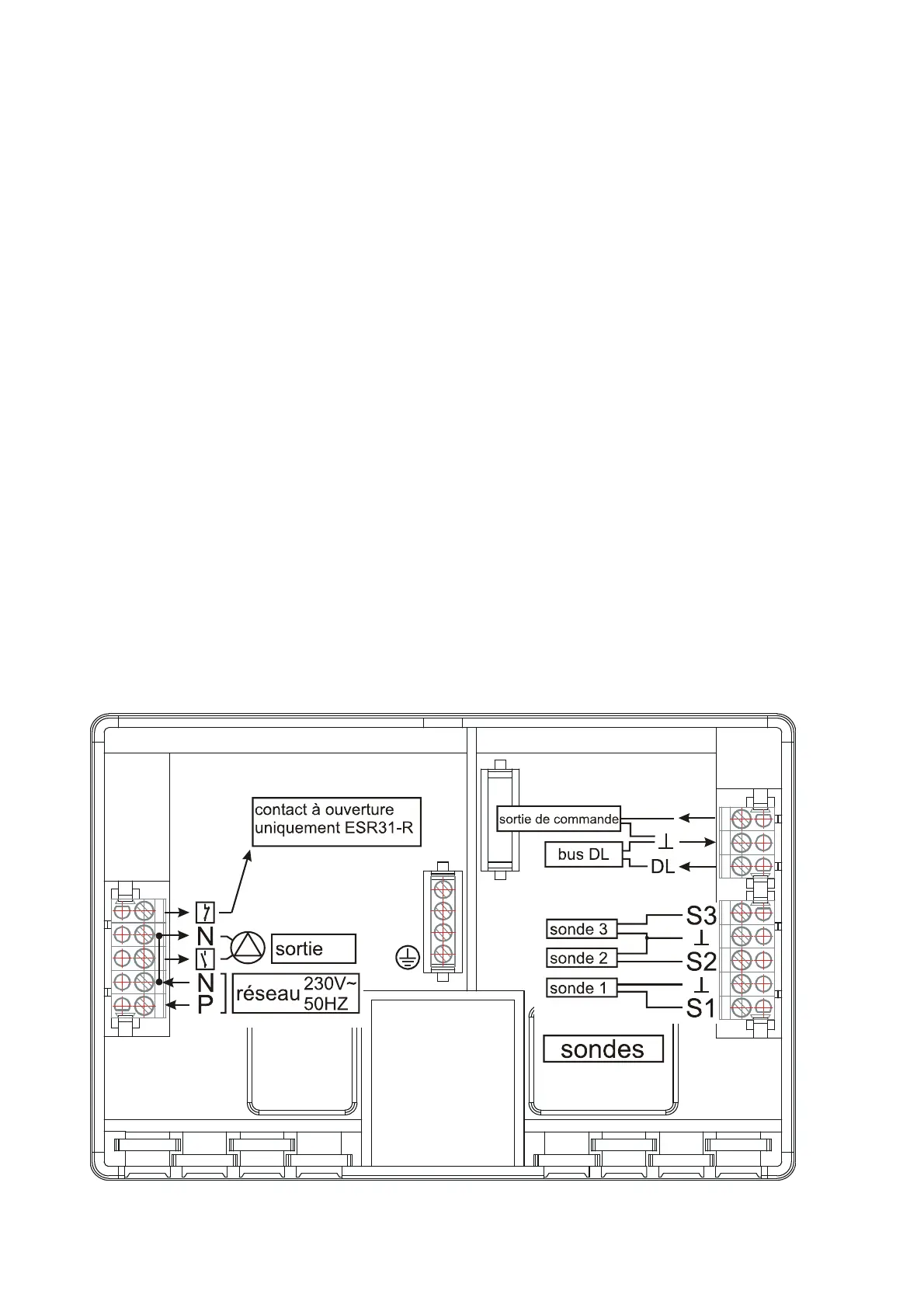

Raccordement électrique
Attention: le raccordement électrique ne doit être effectué que par un professionnel con-
formément aux directives locales en vigueur. Les câbles des sondes ne doivent pas être
passés dans la même conduite que celle abritant le câble d’alimentation en tension secteur.
La charge maximale de la sortie est de 3 A = 700W ! Lors du branchement direct de
pompes de filtre, il faut donc impérativement respecter les données indiquées sur leur plaque
signalétique. Il faut en outre utiliser pour tous les conducteurs de protection le bornier prévu à
cet effet.
Remarque: pour protéger l’installation contre d’éventuels dégâts causés par la foudre, elle
doit être mise à la terre conformément aux prescriptions. La plupart du temps, les pannes de
sondes dues à l’orage ou à une charge électrostatique sont causées par une mise à la terre
défectueuse.
Toutes les masses des sondes sont interconnectées en interne et peuvent être interverties à
souhait.
Sortie de commande (0 – 10V / PWM)
Cette sortie est prévue pour la régulation de la vitesse de rotation des pompes électro-
niques dernière génération (PWM) ou pour la régulation de la puissance des brûleurs (0 -
10V). Elle peut être exploitée parallèlement à la sortie via des fonctions de menu correspon-
dantes.
Le câble de données (DL)
Le câble de données bidirectionnel a été conçu pour la série UVR et est uniquement compatible
avec les produits de la société « Technische Alternative ». Chaque câble d’une section de 0,75 mm²
peut servir de câble de données (p. ex. : toron double) jusqu'à une longueur max. de 30 m. Pour les
câbles de longueur supérieure, nous recommandons d'utiliser un câble blindé.
Interface vers le PC : les données sont enregistrées temporairement via le convertisseur de
données D-LOGG ou le chargeur de démarrage BL-NET et transmises au PC lors d’un appel. Pour le
BL-NET un bloc secteur propre (CAN-NT) est nécessaire à l'alimentation !
Capteurs externes : lecture des valeurs des capteurs externes à l’aide d’une connexion DL
