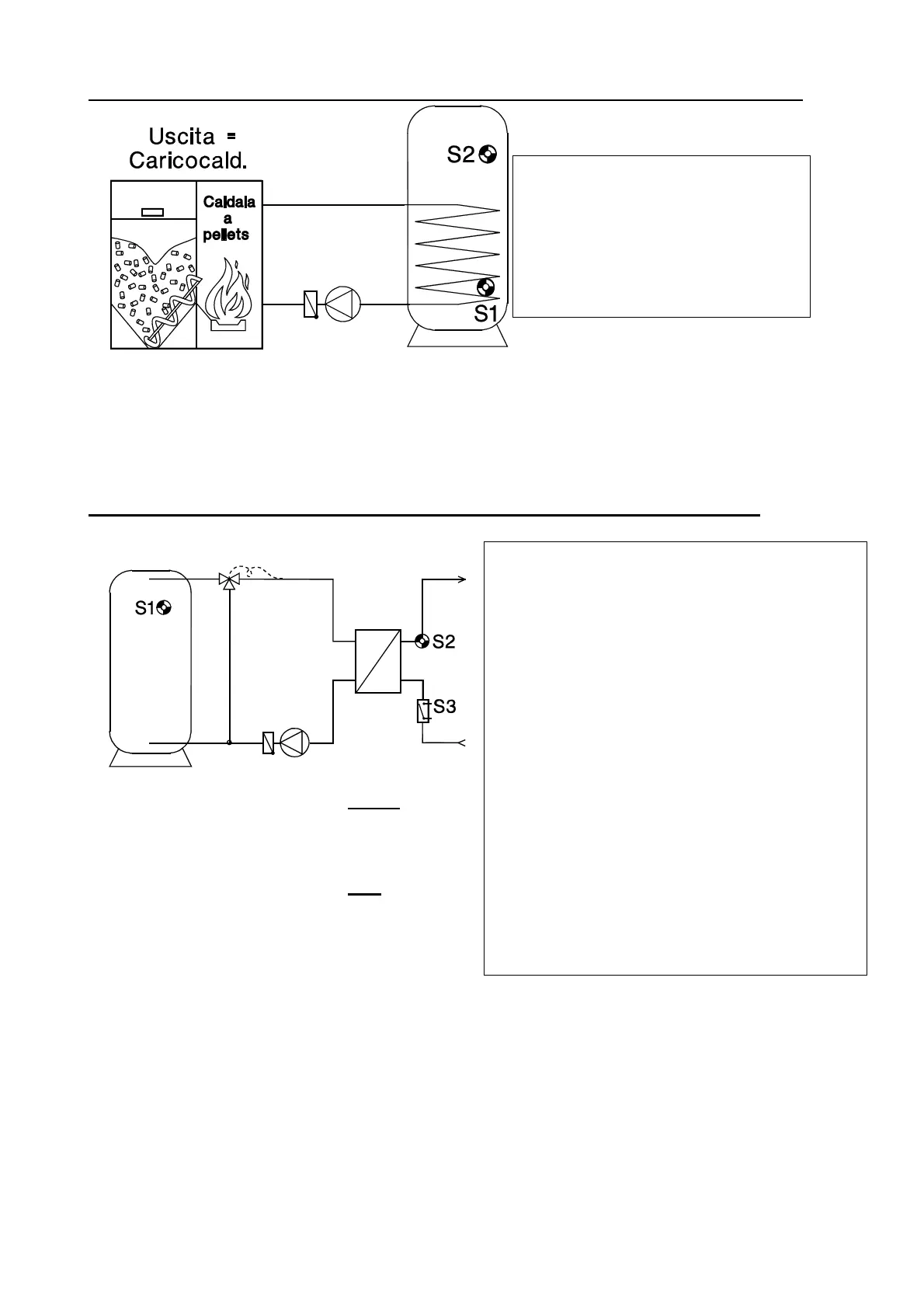

Controllo bruciatore per mezzo di un interruttore a blocco – Progr. 12
L‘uscita si attiva quando S2 < min e quindi si disattiva quando S1 > max. Ovvero: carico
richiesto dalla caldaia, quando S2 scende al di sotto di min nella zona superiore del serba-
toio e disattivazione quando S1 nel serbatoio scende al di sotto di max. Il morsetto di
uscita non è privo di tensione.
Riscaldamento dell’acqua calda sanitaria – Programma 16, 17, 18
(solo nella versione con numero di giri ESR31-D)
Schema per il programma 16 senza inter-
ruttore di flusso S3
Schema per il programma 17 con interrut-
tore di flusso S3
Impostazioni necessarie:
max … limitazione S1
(IF = 65°C)
min … soglia di attivazione S2
(IF = 40°C)
Impostazioni necessarie:
DVA … valore teorico per la regolazione
del valore assoluto S2
DVD …valore teorico della regolazione
differenziale S1–S2
Programma 17: Regolazione del sensore 3
come entrata digitale nel menu
MEN/Sensor
Programma 18: Impostazione del sensore
S2 come VTS (sensore di temperatura
Vortex) e del sensore S3 come VF2 (misu-
ratore di portata volumetrica Vortex) nel
menu MEN/Sensor
Menu PAR: soglia minima del flusso in l/h
(IF = 5 l/h)
eventuali ulteriori impostazioni nel menu
PSC (PRO/INT/DIF/MIN/MAX)
