32
Skydd
ÅTER-
STÄLLNING
AV BMS
2
1
Laddaren aktiveras inte utan att användaren först gör något.
LED #2 OMKASTAD POLARITET: Lyser när batterianslutningarna är felaktigt
anslutna. Laddaren är elektroniskt skyddad så att det inte uppstår några skador,
och utgången förblir inaktiv tills anslutningarna har korrigerats.
ÅTERSTÄLLNING AV BMS: För batterier med ett BMS (batterihanteringssystem) som
skyddar mot djupurladdning.
Koppla från strömmen till laddaren. Vänta tills LED #1a/1b slocknar. Koppla på
strömmen igen. En BMS-återställningspuls ges i upp till 5 sekunder. Programmet
fortsätter då till STEG 4.

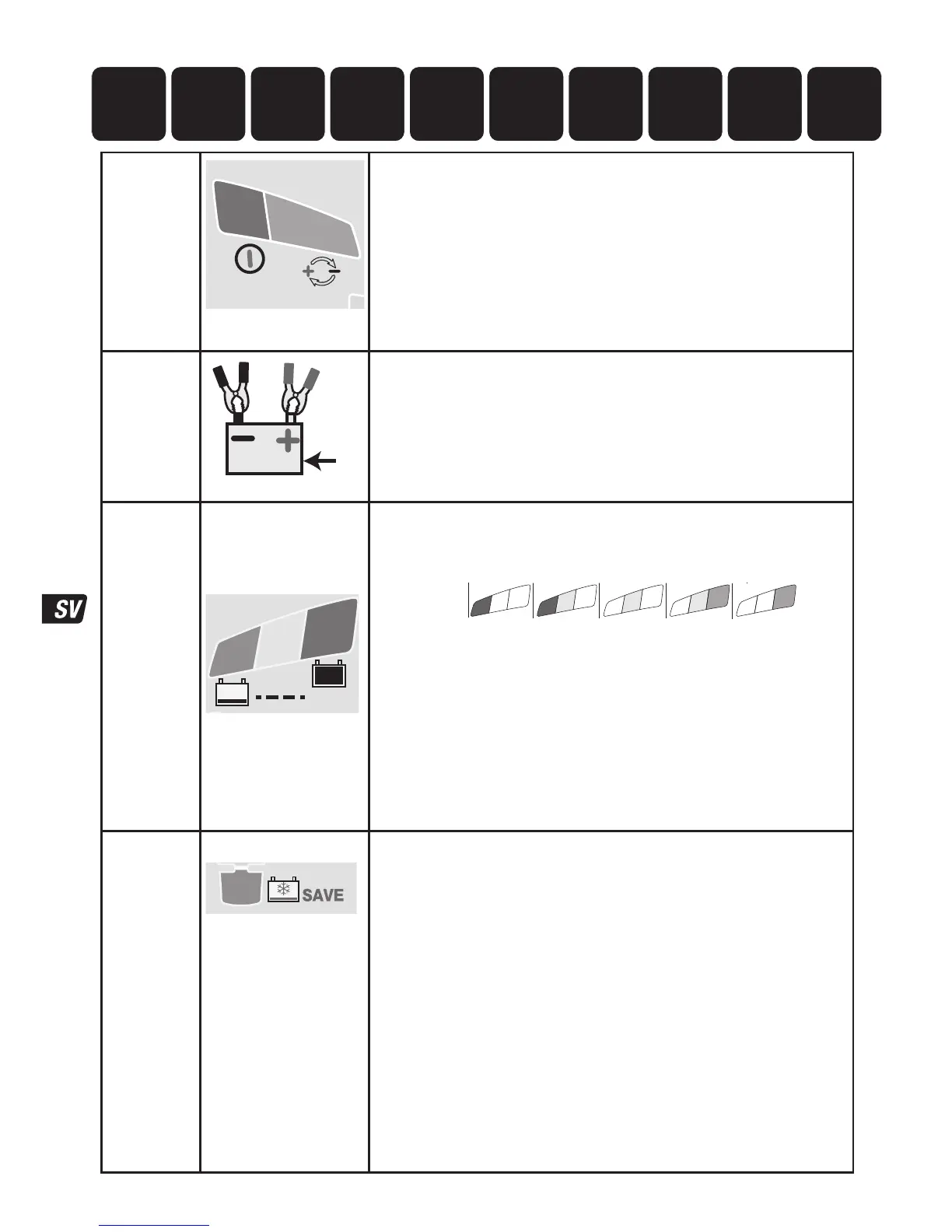

STEG 1
Lågspännin-
gsstart
(Batt. ≥
0,5V)
V
Batterispänningskontroll – OptiMate Lithium aktiveras om den anslutna
batterispänningen är minst 0,5 V.
STEG 2
TESTA före
laddning
STEG 3
Temperatur-
kontroll
TEST-lysdiod
#6: GRÖN
#7: GUL
#8: RÖD
TEST
8
7
6
TEST-lysdiod 6/7/8 indikerar batteriets skick före laddning. Använd tabellen på sidan
2 för att matcha TEST-lysdiodernas indikeringar mot en beräknad laddningsgrad
(SOC%).
8
7
6
90 100%603010%
13.3V 13.6V+ 13.13V13.00V12.80VV
8
7
7
6
0
0.5V
Under testets gång:
OPTIMERA Inställningen för kortaste laddningstid är baserad på testresultatet, och
varierar mellan 10 minuter för ett batteri med minst 80 % laddning till 120 minuter
för ett batteri med högst 40 % laddning.
Omgivningstemperaturen mäts för att bestämma parametrarna för
laddningsspänningen.
VARNING FÖR LÅG TEMPERATUR - LED #8 (röd) blinkar: Temperaturen som
uppmätts vid OptiMate Lithium-laddaren understiger -20ºC, vilket är utanför
intervallet för säker laddning OCH urladdning av LiFePO
4
-batterier.
Laddningen påbörjas efter 10 sekunder.
STEG 4
EXTREMT
LÅG SPÄNNING
ÅTERSTÄLL-
NING
STEG 5
LÅG SPÄNNING
ÅTERSTÄLL-
NING
STEG 6
TEST – skadad
cell
Lysdiod #3 : ROD
3
VIKTIGT! Läs igenom avsnittet ”URLADDADE OCH SKADADE BATTERIER” på nästa
sida om detta läge aktiveras.
Detta läge aktiveras om batteriet är urladdat till mer än 90 %, eller om spänningen
understiger 12,8 V. safeTº: Laddningsströmmen justeras automatiskt efter den
spänning och omgivningstemperatur som uppmättes under testet.
SKYDD VID MYCKET LÅG SPÄNNING för batterier mellan 0,6 V (0,75 V) och 8,8
V: Laddningsströmmen är till att börja med 125 mA och ökar sedan till 325 mA,
beroende på hur laddningen fortskrider. Om spänningen inte överstiger 8,8 V inom 2
timmar avbryts laddningen och TEST-lysdioden #8 (röd) börjar blinka, vilket indikerar
att batteriet kan ha drabbats av bestående skador eller att det måste utvärderas av
en sakkunnig.
SKYDD VID LÅG SPÄNNING för batterier mellan 8,9 V och 12,8 V: Maxströmmen
är satt till 1,25 A. Batteriets laddningsbenägenhet övervakas för att det ska gå att
upptäcka avvikande beteenden. Ett oskadat LiFePO
4
-batteri övergår till LADDNINGS-
läge inom 4 timmar, annars avbryts laddningen och TEST-LED #8 (röd) börjar blinka,
vilket indikerar att batteriet kan ha drabbats av bestående skador eller att det måste
utvärderas av en sakkunnig.
1091 2
3 4 5 6 7 8
OptiMate-
underhåll ‘365’
AV TEST efter
LADDNING
Lågspänning
Start (0,5 V)
TEST före
laddning
Temperatur-
kontroll
Extremt LÅG
SPÄNNING –
ÅTERSTÄLLNING
LÅG SPÄNNING –
ÅTERSTÄLLNING/
cellövervakning
TEST –
skadad cell
Cellutjämnande
LADDNING
OPTIMERING
