Betriebsanleitung/Operating manual
F5301/F53C1/F53S1
12 BD_BE_907 c www.tecsis.de
6.2 Allgemeine Einbaurichtlinien
• Auf den Kraftaufnehmer sollen die Lasten orthogonal zur Messachse
wirken.
• Torsions- und Querkräfte sind zu vermeiden. Zu den Querbelastun-
gen und Seitenkräften gehören auch die entsprechenden Komponen-
ten der eventuell schräg eingeleiteten Messgrößen.
• Torsionsmomente, außermittige Belastungen und Querbelastungen
bzw. Seitenkräfte verursachen Messfehler und können den Aufneh-
mer bleibend schädigen.
• Die Achshalternute dienen auch als Referenz zum Ausrichten und Fi-
xieren der Messachse gegen Verdrehung.
• Der Achshalter nach DIN 15058 ist so zu befestigen, dass die
Messachse im Lager gegen Verdrehen und gegen Axialspiel gesi-
chert ist. Der Achshalter sowie die Befestigungsmittel dürfen nicht be-
ansprucht werden, z. B durch die Achslast. Der Achshalter muss mit
unverlierbaren Befestigungsmitteln gesichert werden.
• Die Messachse darf nur in der vorgesehenen Lagerungsart belastet
werden. Bei Belastung in anderen Vorrichtungen kann eine Verände-
rung des Nullsignals und eine dauerhafte Schädigung zur Folge ha-
ben.
• Die Krafteinleitung in der Mitte darf nicht wandern und ist so zu mon-
tieren, dass ein axiales Verschieben nicht möglich ist. Jedoch darf
kein Kraftnebenschluss entstehen.

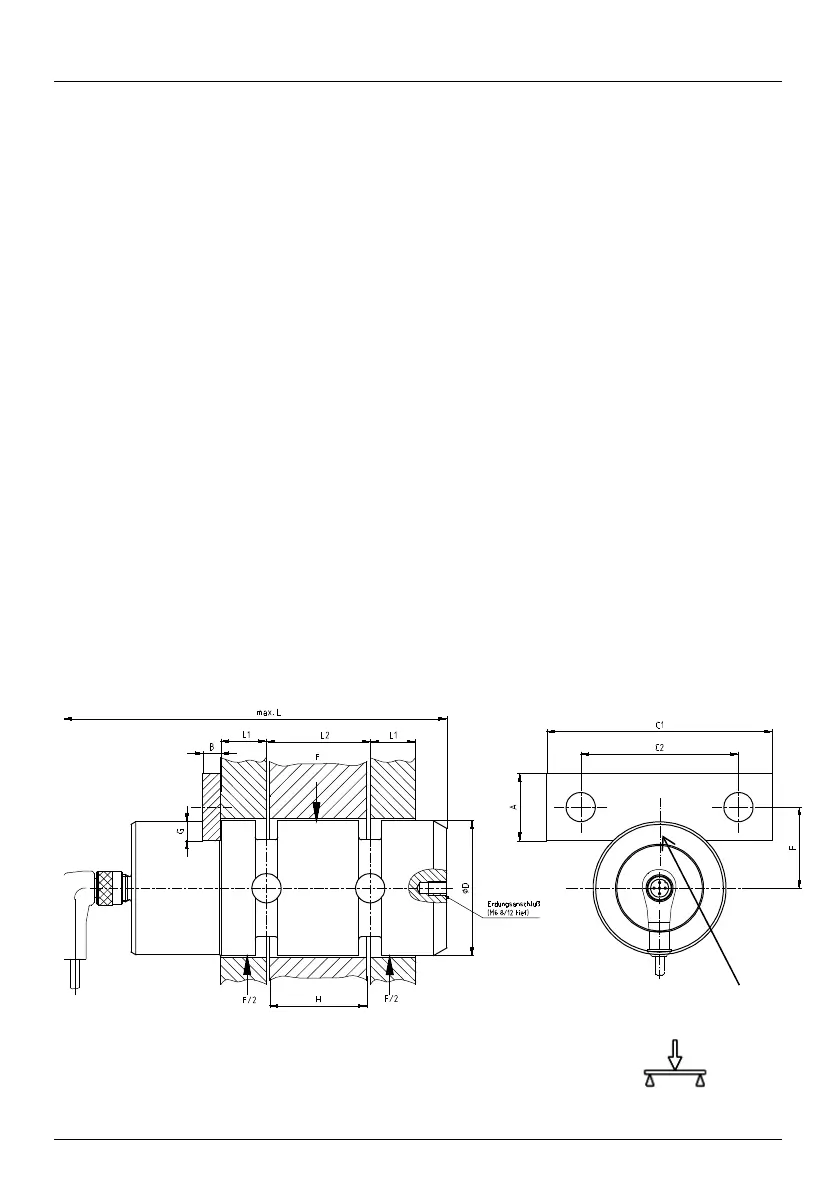

Abb.4 Ein-
Einbausituation einer Messachse
Achshalter nach DIN 15058
aufgebracht
