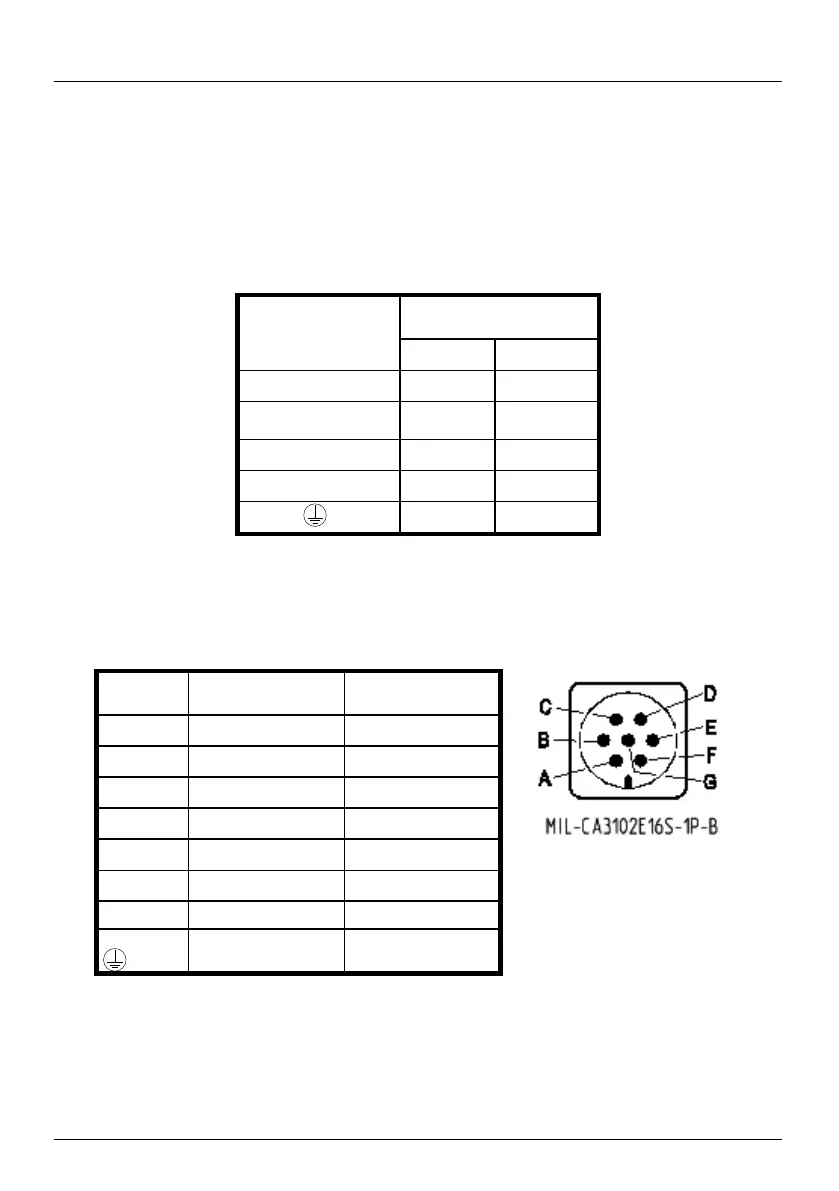

7.4 Anschlussbelegung Analogausgang redundant, gegenläufig
2-Stecker-Variante bspw. in Kombination mit ELMS1 Überlastsiche-
rung (F53S1). Ausführung gem. Anforderung nach funktionaler
Sicherheit gem. Maschinenrichtlinie 2006/42/EG.
Rundsteckverbinder M12x1, 4-polig
7.5 Anschlussbelegung Analogausgang mit MIL-Stecker
4…20 mA/
20…4 mA (redundant)
Stecker 1 Stecker 2
Versorgung: UB+
1 1
Versorgung:
0V/UB-
3 3
Signal: Kanal 1
4 -
Signal: Kanal 2
- 4
Schirm
Gehäuse Gehäuse
MIL mA/V 3-Leiter mA/V 2-Leiter
A
UB+ Kanal 1
UB+/S+ Kanal 1
C
0V / S- Kanal 1
0V / S- Kanal 1
D
S+ Kanal 1
UB+/S+ Kanal 2
B
UB+ Kanal 2
-
E
0V / S- Kanal 2
-
F S+ Kanal 2
0V / S- Kanal 2
G
- -
Schirm
Gehäuse Gehäuse
