Betriebsanleitung/Operating manual
F5301/F53C1/F53S1
www.tecsis.de BD_BE_907 c 17

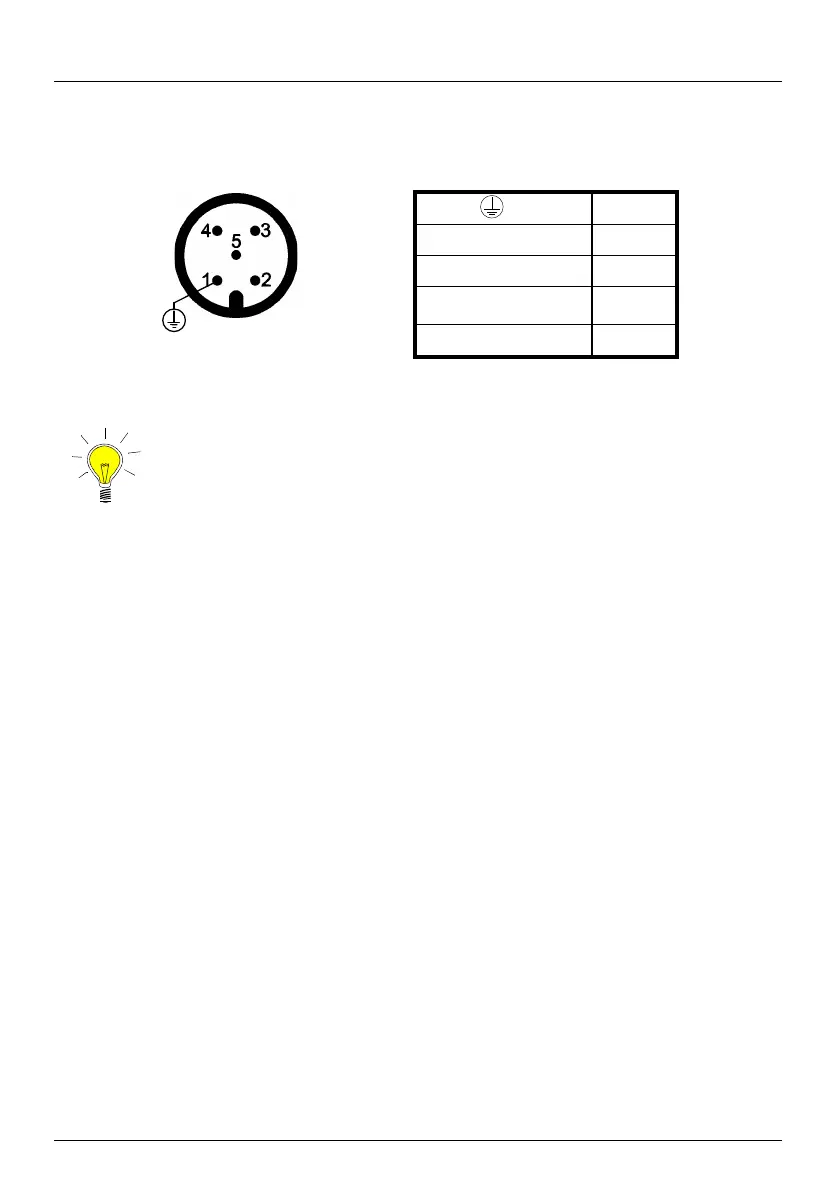

7.6 Anschlussbelegung CANopen
®
Rundsteckverbinder M12x1, 5-polig
Der Kabelschirm ist mit GND des Kraftaufnehmers verbunden.
Bei den Zubehörkabeln ist der Kabelschirm mit der Rändelmutter
und damit mit GND des Kraftaufnehmers verbunden. Beim Ver-
längern dürfen nur abgeschirmte und kapazitätsarme Kabel ver-
wendet werden. Die erlaubten maximalen und minimalen Längen
des Kabels sind in der ISO 11898-2 angegeben. Dabei ist auf
eine hochwertige Verbindung auch der Abschirmung zu achten.
1
UB+ (CAN V+)
2
UB- (CAN GND)
3
4
Bus-Signal CAN-Low
5
