Teka LP8 810 - Wiring Diagram and Components

Service Manual
Service Manual: MSDW16012 - 4 -

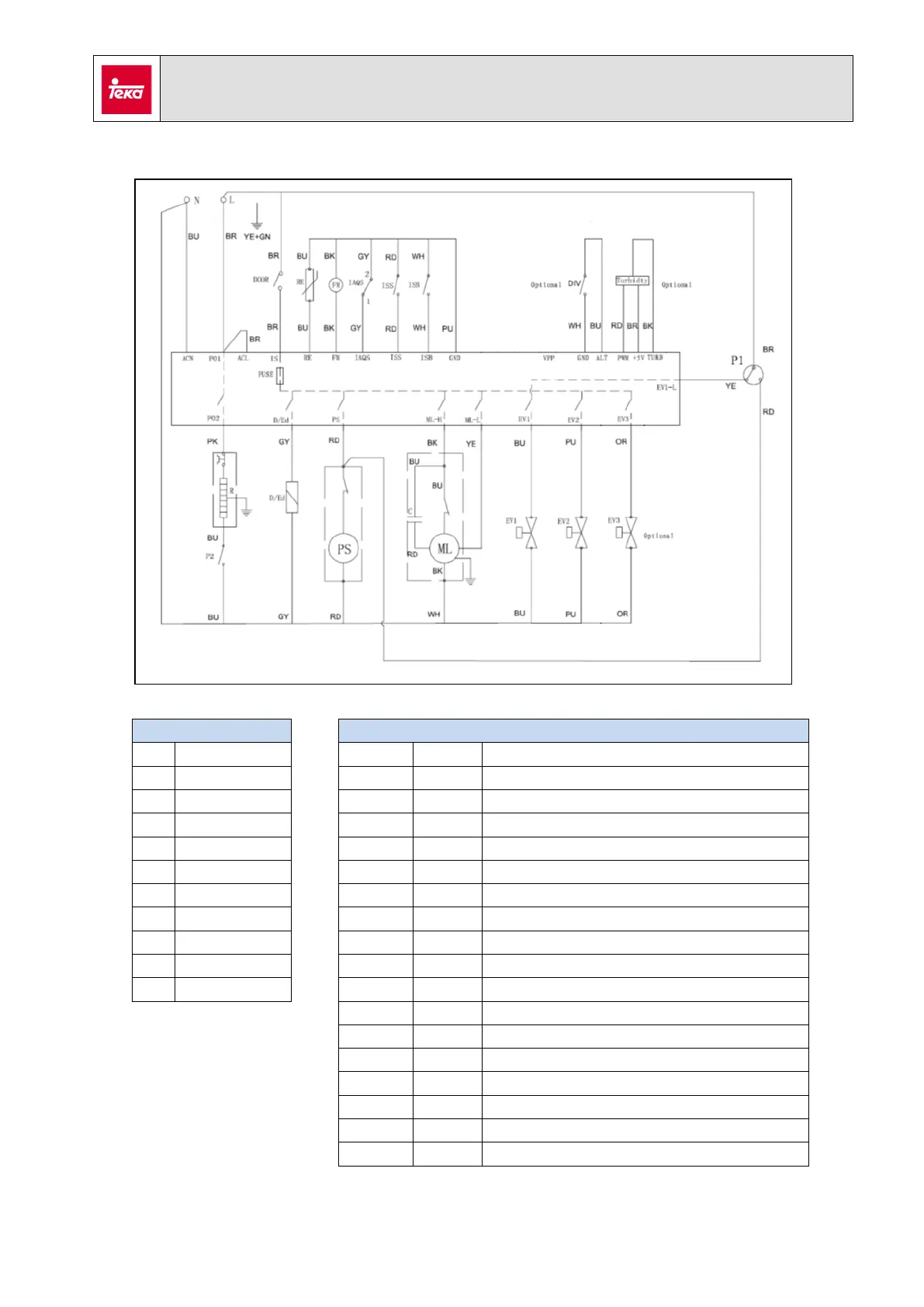

3. Wiring Diagram
Colors
Components
BK
Black - negro
C
Capacitor - Condensador
BR
Brown - marrón
D/Ed
Dispenser - Jabonera
BU
Blue – azul
DIV
Opc. (1)
Diverter valve switch – int. valv. lavado alternado
GN
Green - verde
Door
Door switch – cierre puerta
GY
Grey - gris
EV1
Inlet valve – válvula de entrada
OR
Orange - naranja
EV2
Softener valve – válvula de regeneración
PK
Pink - rosa
EV3
Opc. (1)
Water diverter – válvula lavado alternado
PU
Purple - morado
FM
Flowmeter - caudalímetro
RD
Red - rojo
IAQS
Overflow switch – interruptor desbordamiento
WH
White - blanco
ISB
Rinse aid detector – detector abrillantador
YE
Yellow - amarillo
ISS
Salt detector – detector sal
ML
Wash pump – bomba de lavado
P1
Safety level Pressure switch – presostato seguridad
P2
Heater pressure switch – presostato resistencia
PS
Drain pump – bomba de desagüe
R
Heater element - resistencia
RE
Temperature sensor – sonda temperatura
Turbidity
Opc. (2)
Turbidity sensor – sensor de turbiedad
