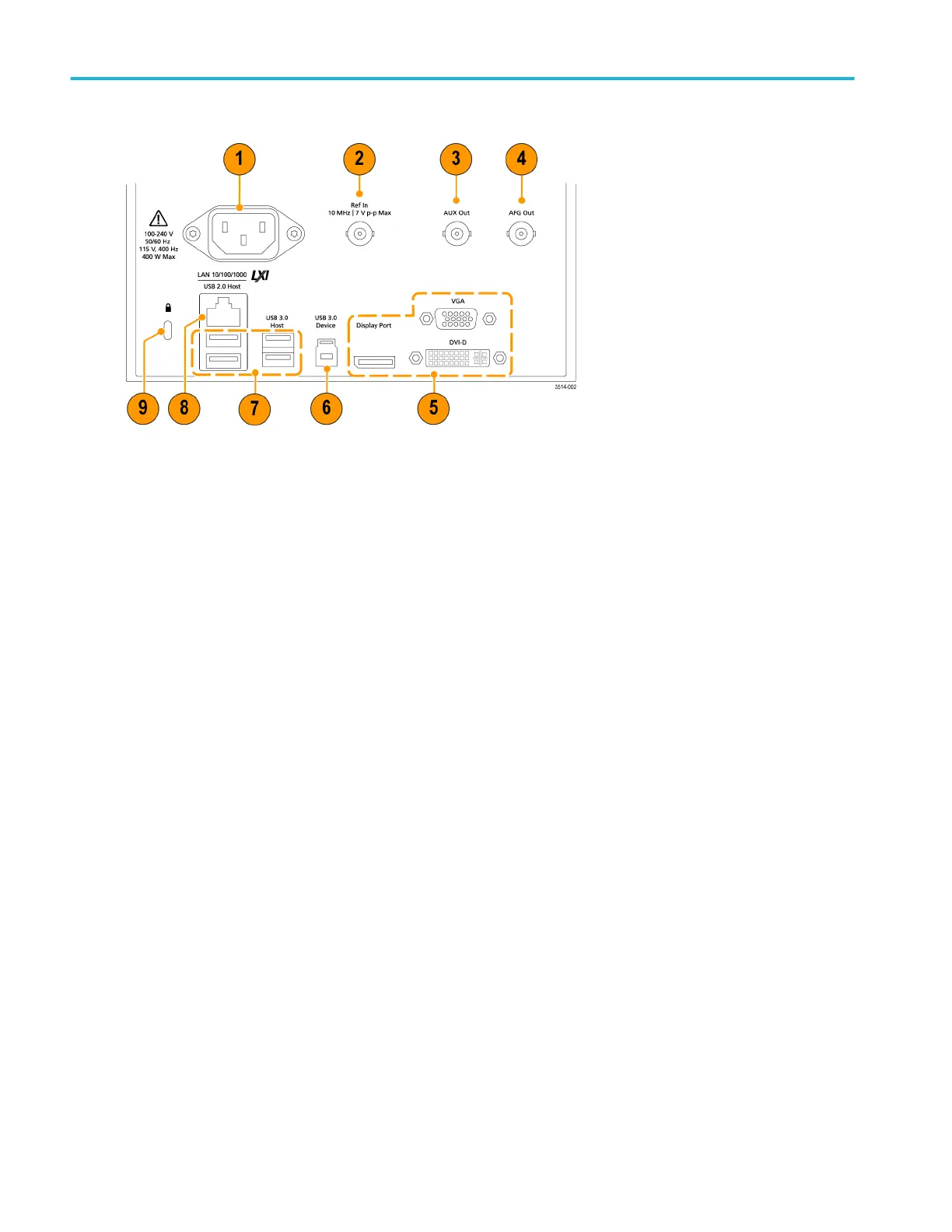

1.
电源线连接器。只能使用本产品专用并经所在国家/地区认证的电源线。
2.
Ref In 用于将高精度 10MHz 参考信号连接到示波器，以提高测量准确度。
3.
AUX Out 可对触发事件生成跳变，输出 10 MHz 参考信号或从 AFG 输出同步信号。
4.
AFG Out 是任意函数发生器 (AFG) 的信号输出。
5.
视频输出（显示端口、VGA 和 DVI-D）用于连接外部监视器或投影仪来显示示波器屏幕。
6.
USB 设备端口用于连接到一台 PC，以使用 USBTMC 协议远程控制示波器。
7.
USB 主控端口用于连接 USB 内存设备、键盘或鼠标。
8.
LAN 连接器 (RJ-45) 将示波器连接到 10/100/1000 Base-T 局域网。
9.
安全锁连接器用于使用标准 PC/笔记本电脑锁电缆将示波器固定到工作台或其他位置。
熟悉仪器
14 MSO54、MSO56、MSO58 安装和安全手册
