用户界面屏幕

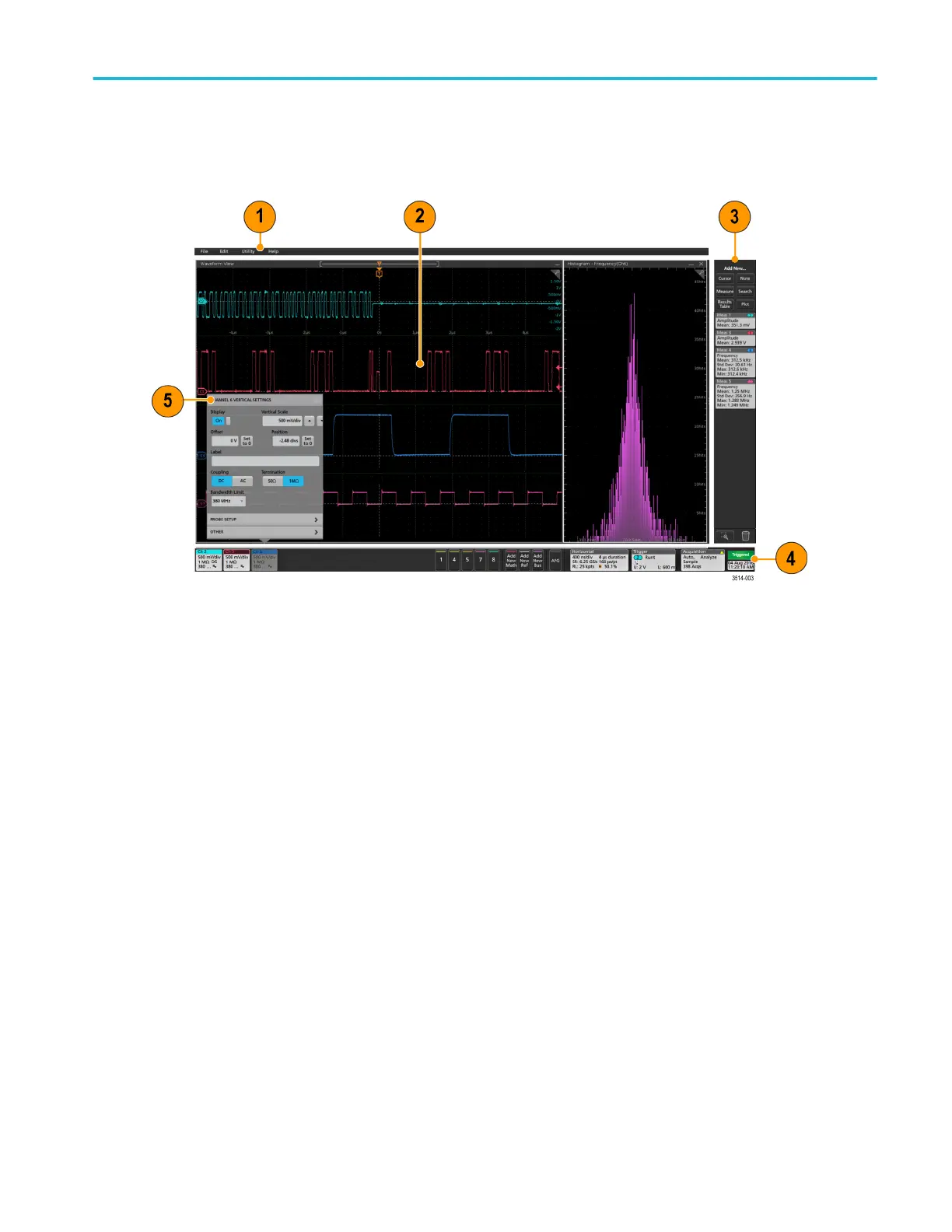

触摸屏用户界面包含波形和绘图、测量读数和可访问所有示波器功能的触摸型控件。
1.
菜单栏提供典型操作的菜单，包括：
■
保存、加载和访问文件
■
撤销或恢复操作
■
设置示波器显示和测量预置
■
配置网络访问
■
运行自检
■
擦除测量和设置内存 (TekSecure
™
)
■
加载选项许可
■
打开帮助视图。
2.
Waveform View（波形视图）区域显示模拟、数字、数学、参考、总线和趋势波形。波形包括波形手柄（标
识符）、每个垂直刻度标度标签以及触发位置和电平指示器。可以设置波形视图将每个波形垂直堆叠在单
独的刻度中，这被称为“片段”（默认模式，如上图所示），或者将所有波形叠加在屏幕上（传统波形视
图）。请参阅
用户界面元素
第16 页。
还可以为每个测量添加直方图、频谱、眼图和测量结果视图（绘图）。这些绘图视图为单独的视图窗口，
可以将其标题栏拖到新位置以在屏幕上移动。
3.
结果栏包含显示光标、将注释、绘图和结果表添加至屏幕以及将测量添加至结果栏的控件。控件包括：
■
Cursors（光标）按钮显示所选视图中的屏幕光标。通过触摸并拖动或使用多功能旋钮来移动光标。
双击光标或光标读数打开配置菜单以设置光标类型及相关功能。
■
Measure（测量）按钮将打开配置菜单，可从中选择测量并将其添加至结果栏。所添加的每个测量都
包含单独的标记。双击测量标记打开其配置菜单。
熟悉仪器
MSO54、MSO56、MSO58 安装和安全手册 15
