8.
System（系统）标记显示全局仪器设置（Horizontal（水平）、Trigger（触发）、Acquisition（采集）、Run/Stop
（运行/停止）状态和 Date/Time（日期/时间））。请参阅
标记
第19 页。
9.
Inactive Channel（未激活通道）按钮可将通道波形添加到波形视图中，并将相关通道标记添加到设置栏。
Add New（添加新）按钮可将数学、参考和总线波形添加到波形视图中，并将相关波形标记添加到设置
栏。您可以添加任意数量的数学、参考和总线波形，这只受到系统内存的限制。
可选 AFG 按钮可打开 AFG 配置菜单以设置和启用 AFG 输出。只有安装 AFG 选项时该按钮才会出现。
可选 DVM 按钮用于使用模拟探头在 DUT 上进行 DC、AC RMS 或 DC+AC RMS 电压测量。点击该按钮将
DVM 标记添加至结果栏，然后打开配置菜单。DVM 选项还可启用触发频率计数器，可通过 Trigger（触
发）标记菜单下的 Mode & Holdoff（模式和释抑）面板进行访问。只有安装 DVM 选项时该按钮才会出现。
10.
Channel（通道）和 Waveform（波形）标记（数学、参考、总线）显示活动通道和波形设置及其状态（选
中、未选中、未激活）。双击标记可打开其相关配置菜单。请参阅
标记
第19 页。请参阅
配置菜单
第24
页。
如果所添加的通道或波形标记超过波形标记区域的显示范围，请使用波形标记区域边缘的滚动按钮滚动
显示所有标记。
11.
Waveform Handles（波形手柄）将确定通道或源波形（C1-C8 为通道，Mx 为数学波形，Rx 为参考波形，Bx
为总线波形）。波形手柄位于波形零电压电平位置。当前选中的波形手柄为实色；而未选中的波形手柄为
虚色。
双击波形手柄可打开该波形的配置菜单。

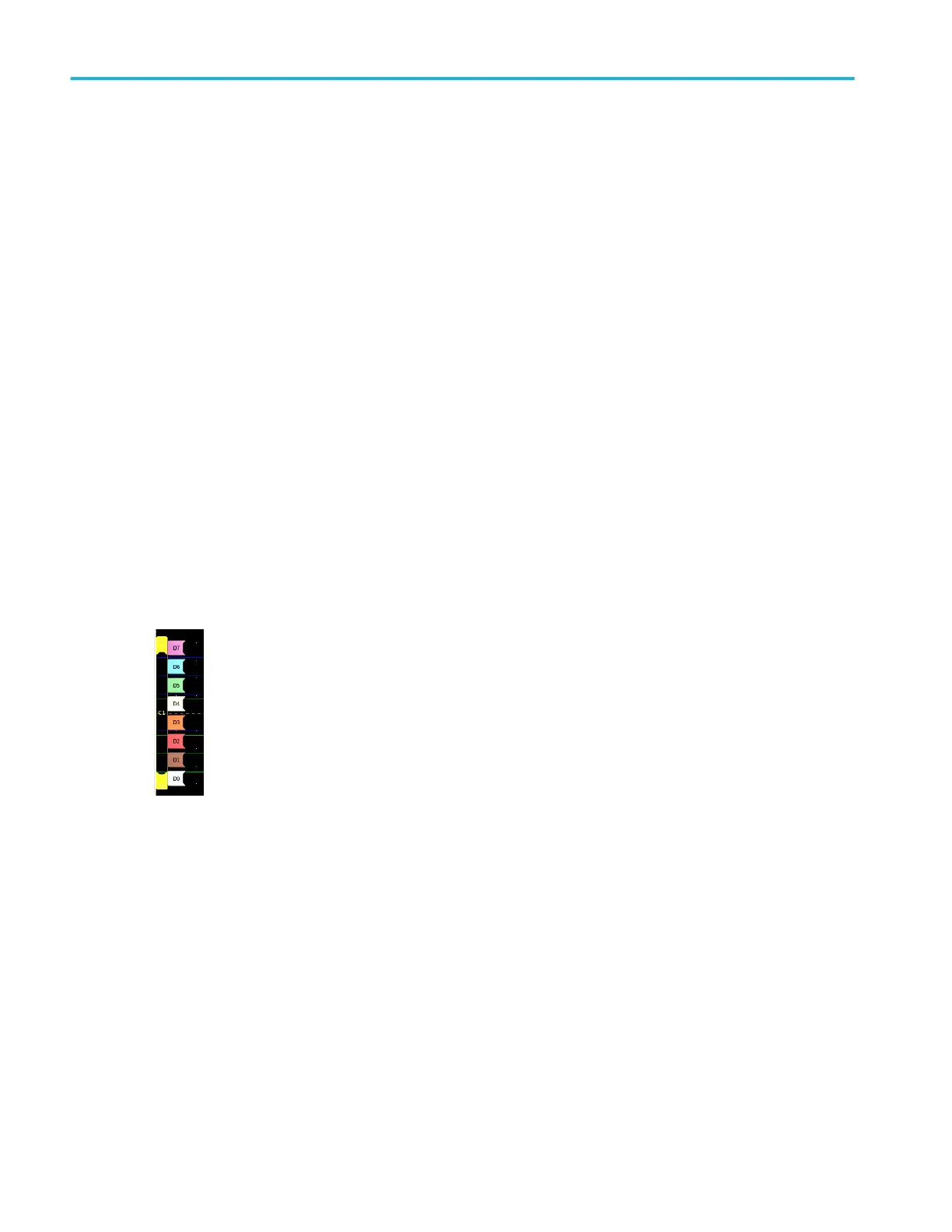

对于数字通道，波形手柄显示通道编号，每个数字信号手柄标记为 D0–D7。其颜色与电阻器中所使用的
颜色代码相似。D0 指示器为白色，D1 指示器为棕色，D2 指示器为红色，依此类推。
双击数字波形手柄可打开数字通道配置菜单。
在另一手柄之上拖动数字信号手柄将交换波形上的这两个信号。
熟悉仪器
18 MSO54、MSO56、MSO58 安装和安全手册
