3.

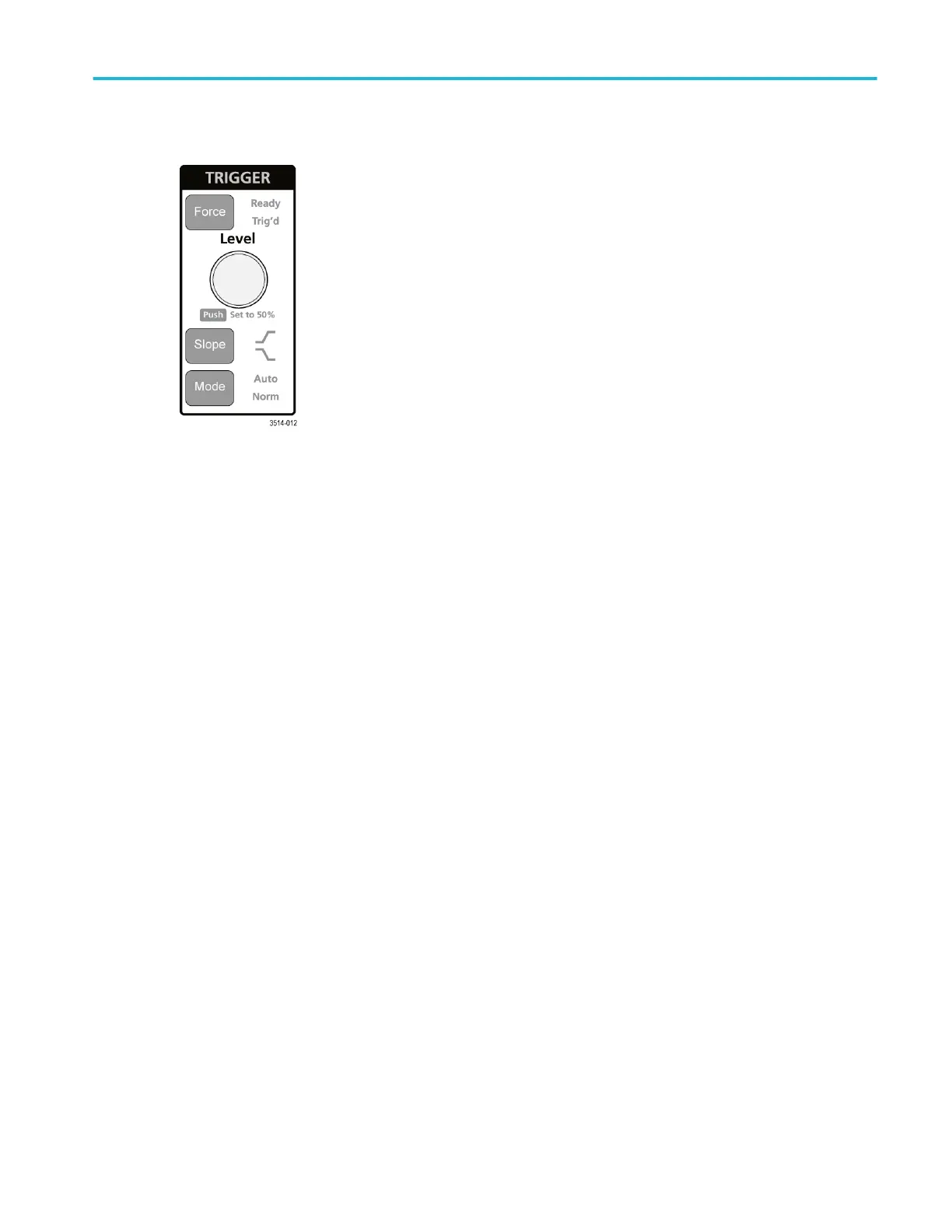

Trigger（触发）控件：
■
Force（强制）可在波形中任意点强制执行触发事件并捕获采集。
■
Level（电平）可设置信号必须通过以被视为有效过渡的幅度电平。Level（电平）旋钮的颜色可指示
双电平触发之外的其他触发源。当触发类型要求两种电平设置或其他触发限定时（从 Trigger（触发）
配置菜单设置），Level（电平）旋钮将被禁用。按下旋钮可将门限电平设置为信号峰峰值幅度范围的
50%。
■
Slope（斜率）可设置用于检测的信号过渡方向（由低到高、由高到低或者任意方向）。按下按钮可循
环显示选项。当触发类型要求其他斜率限定时（从 Trigger（触发）配置菜单设置），Slope（斜率）
按钮将被禁用。
■
Mode（模式）可设置仪器在没有或存在触发事件情况下的行为。
■
Auto（自动）模式让仪器在无论是否发生触发事件的情况下均采集和显示波形。如果发生触发事件，
仪器将显示稳定波形。如果未发生触发事件，仪器将强制触发事件和采集并显示不稳定的波形。
Normal（正常）触发模式将设置仪器在只有存在有效触发事件的情况下采集和显示波形。如果未发
生任何触发，将一直显示所捕获的上一波形记录。如果不存在上一波形，将不会显示任何波形。
熟悉仪器
MSO54、MSO56、MSO58 安装和安全手册 9
