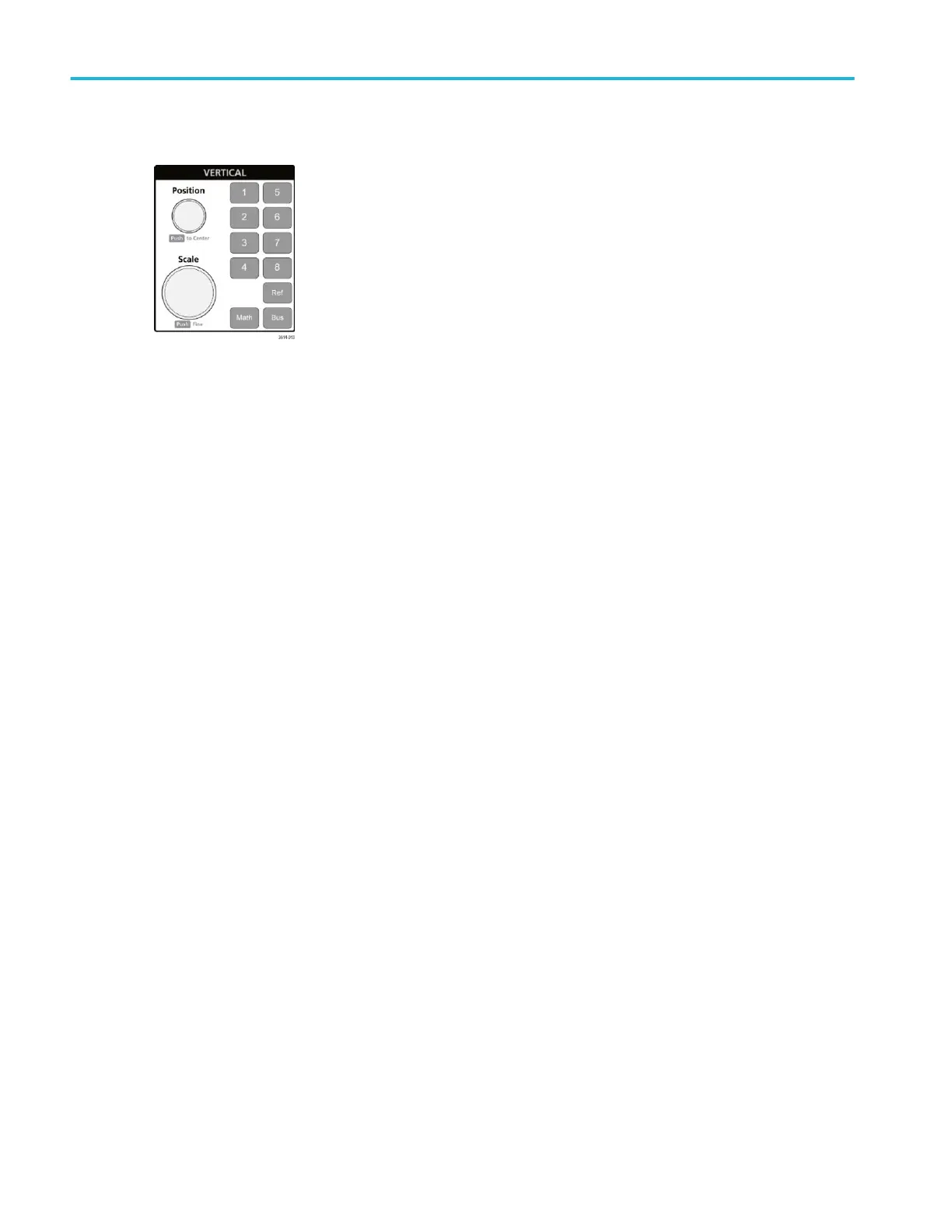

Vertical（垂直）控件：
■
Position（位置）可用于在屏幕上上下移动所选的波形（通道、数学、参考、总线）及其刻度。Position
（位置）旋钮的颜色可指示旋钮所控制的波形。按下旋钮可将门限电平设置为信号峰峰值幅度范围的
50%。
■
Scale（标度）可设置所选波形每个垂直刻度格的幅度单位。这些标度值显示在水平刻度线的右方，是
Stacked（堆叠）或 Overlay（叠加）模式时所选波形的特定值（也就是说，无论哪种显示模式每个波
形都具有各自唯一的垂直刻度设置）。Scale（标度）旋钮的颜色指示旋钮所控制的波形。
■
Channel（通道）按钮（MSO54 为 1-4、MSO56 为 1-6、MSO58 为 1-8）可打开（显示）、选择或关闭通
道，如下所示：
■
如果通道未显示，按下 Channel（通道）按钮可在波形视图中打开该通道。
■
如果通道显示在屏幕中但未选中，按下该通道按钮将选中该通道。
■
如果通道显示在屏幕中且已选中，按下该通道按钮会将其关闭（将其从波形视图中删除）。
■
Math（数学）按钮可在波形视图中添加或选择数学波形，如下所示：
■
如果不存在数学波形，按下 Math（数学）按钮可在波形视图中添加一个数学波形并打开数学配
置菜单。
■
如果只显示一个数学波形，按下该按钮可关闭该数学波形（将其从波形视图中删除）。再次按下
该按钮可显示波形。
■
如果显示两个或两个以上数学波形，按下该按钮可轮流选择每个数学波形。
■
Ref（参考）按钮可在波形视图中添加或选择参考（已保存）波形，如下所示：
■
如果不存在参考波形，按下 Ref（参考）按钮可打开 Browse Waveform Files（浏览波形文件）配
置菜单。导航至波形文件 (*.wfm) 并选择，然后点击 Recall（调出）加载和显示参考波形。
■
如果只显示一个参考波形，按下该按钮可关闭该参考波形（将其从波形视图中删除）。再次按下
该按钮可显示波形。
■
如果显示两个或两个以上参考波形，按下该按钮可轮流选择每个参考波形。
■
Bus（总线）按钮可在波形视图中添加或选择总线波形，如下所示：
■
如果不存在总线波形，按下 Bus（总线）按钮可在波形视图中添加一个总线波形并打开总线配置
菜单。
■
如果只显示一个总线波形，按下该按钮可关闭该总线波形（将其从波形视图中删除）。
■
如果显示两个或两个以上总线波形，按下该按钮可轮流选择每个总线波形。
